Гибридная солнечная электростанция установленной мощностью 15 кВт



Основной задачей, которая стояла перед специалистами нашей компании, было обеспечение бесперебойного питания дома в случае аварийных либо веерных отключений электроэнергии и подключение станции по "зеленому" тарифу.

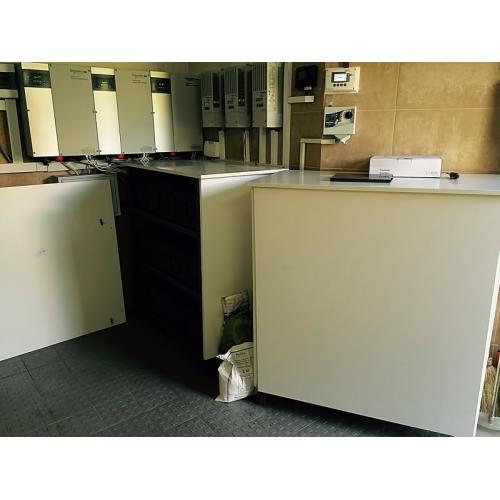

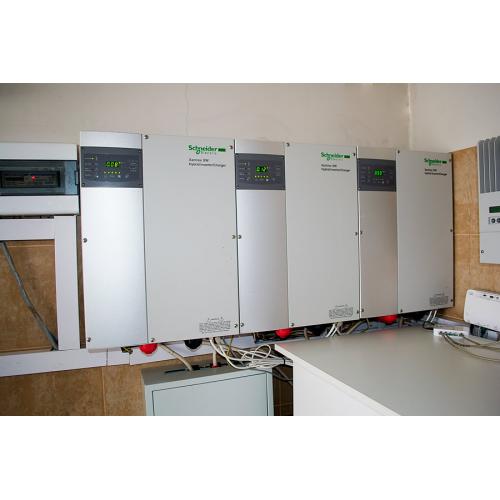

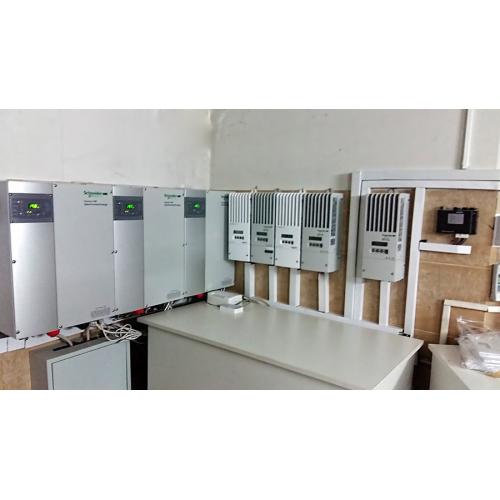

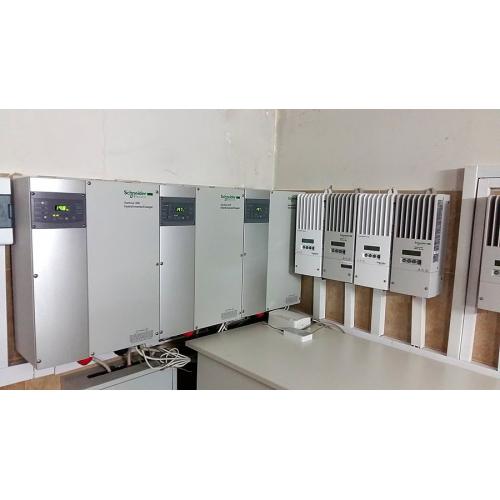

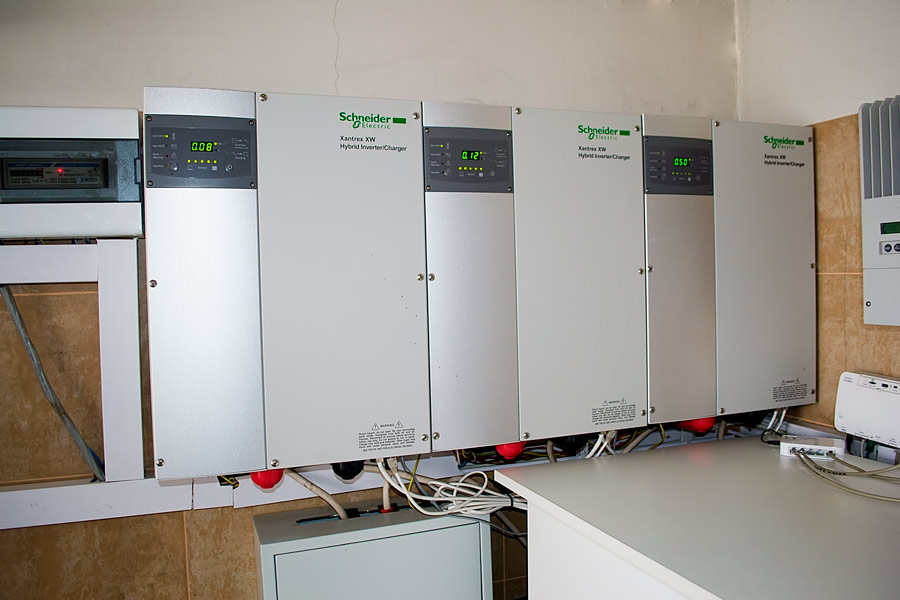

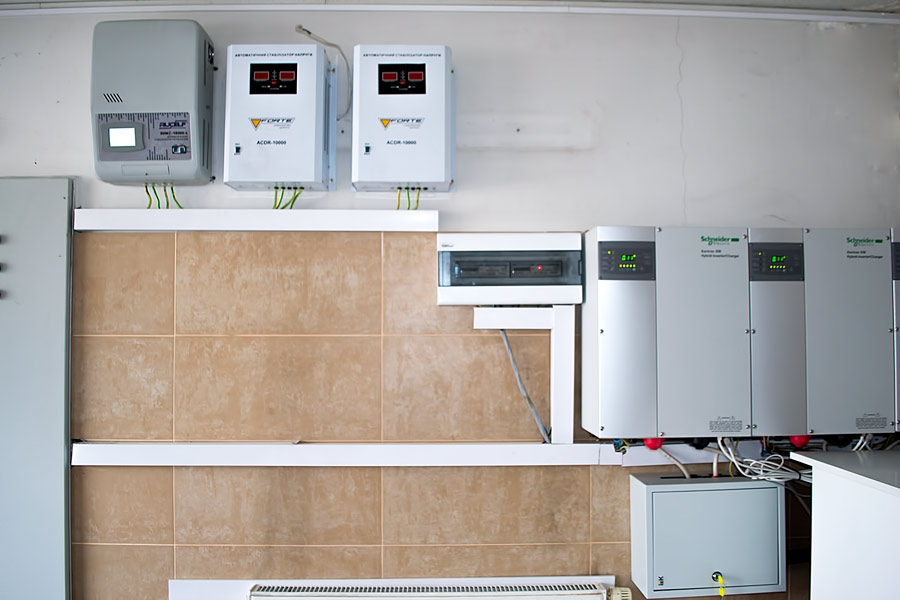

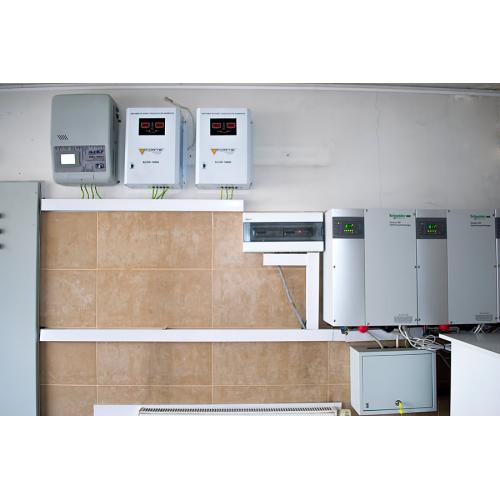

Система построена на трех инверторах Schneider Electric номинальной мощностью 5,5 кВт каждый. Каждый инвертор подключен к отдельной фазе, что позволяет запускать различные нагрузки, которым нужно 3-х фазное питание, как например двигатель компрессора центрального кондиционирования, насос противотока бассейна.

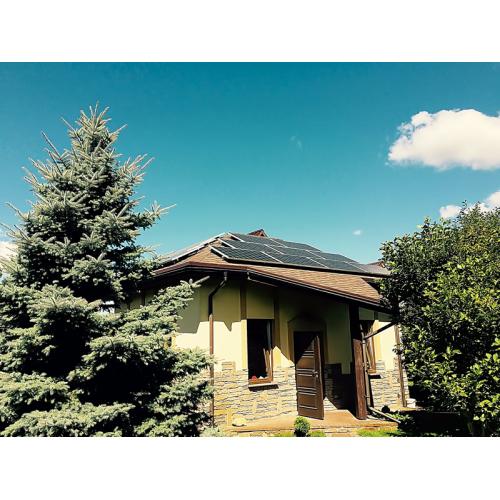

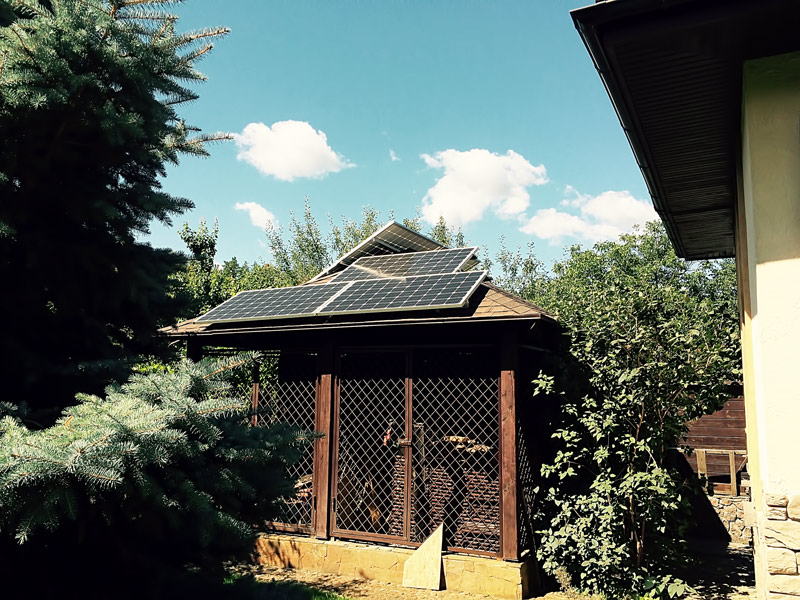

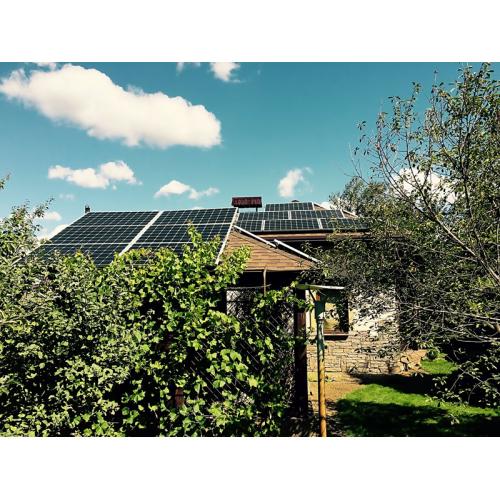

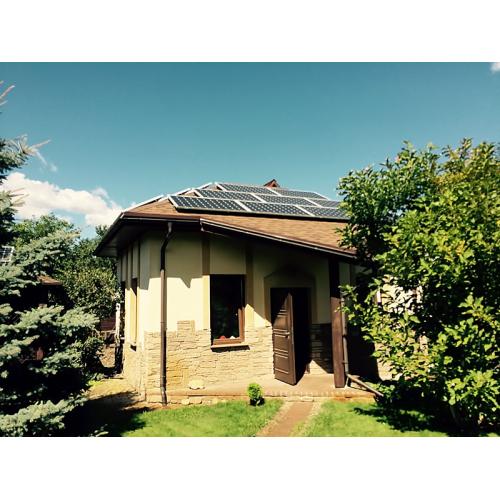

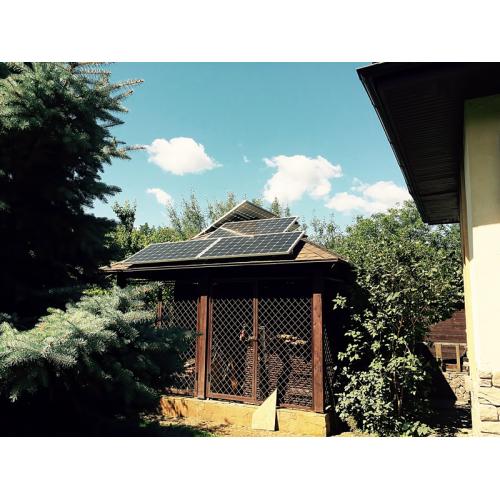

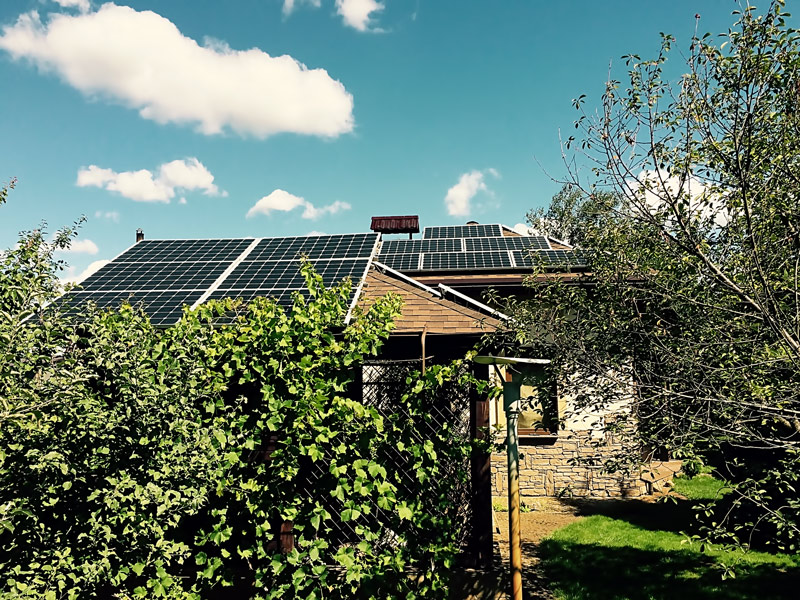

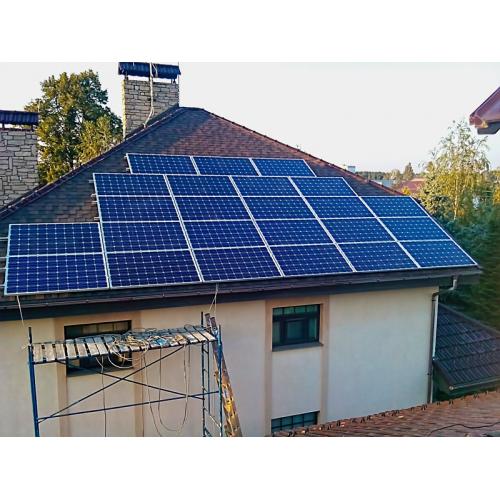

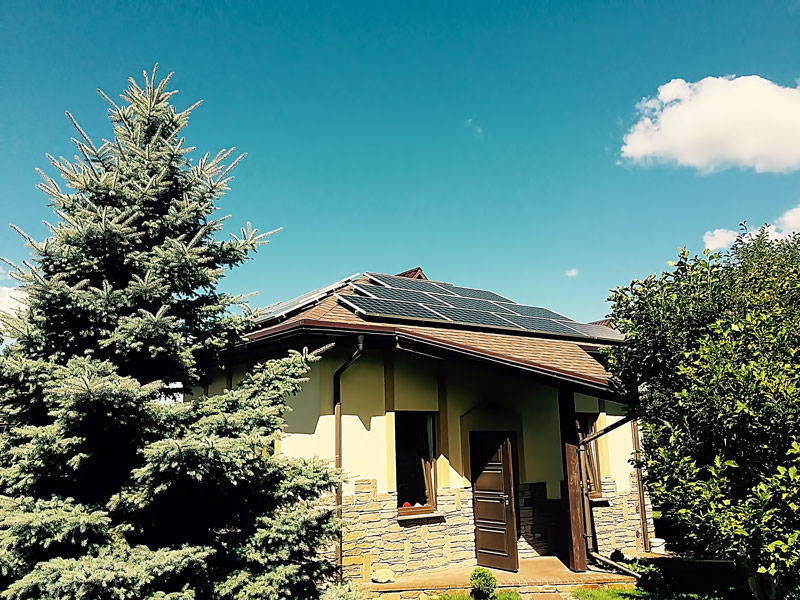

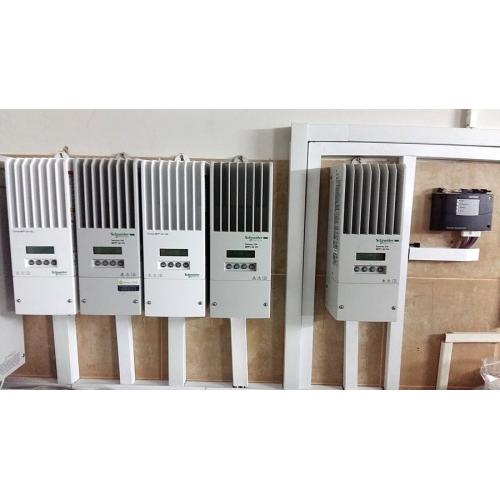

На обьекте размещено несколько полей солнечных панелей, которые подключены к общему блоку аккумуляторных батарей (АКБ) через контроллер Schneider Electric с технологией МРРТ. В системе используются 5 данных контроллеров на которые подключено по 12 фотомодулей, что обеспечивает величину установленной мощности в 15 кВт. Благодаря гибкости системы вся сгенерированная энергия потребляется домом, заряжает АКБ и излишки продаются по зеленому тарифу.

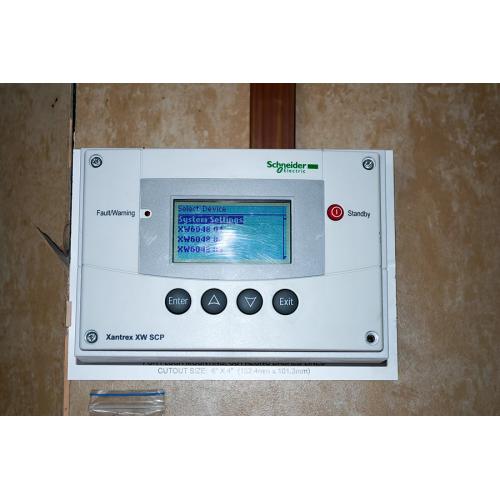

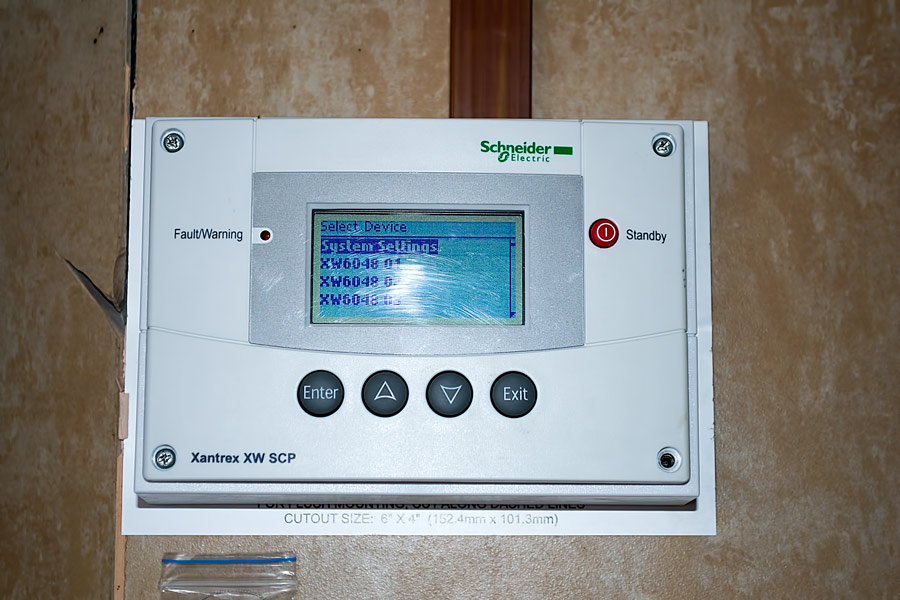

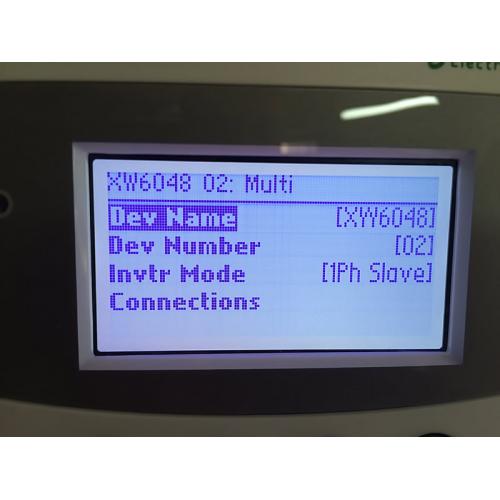

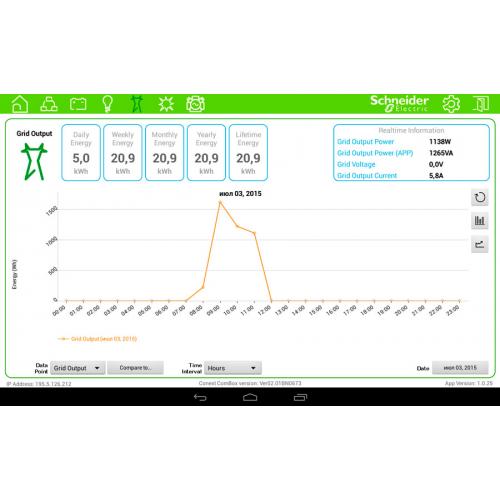

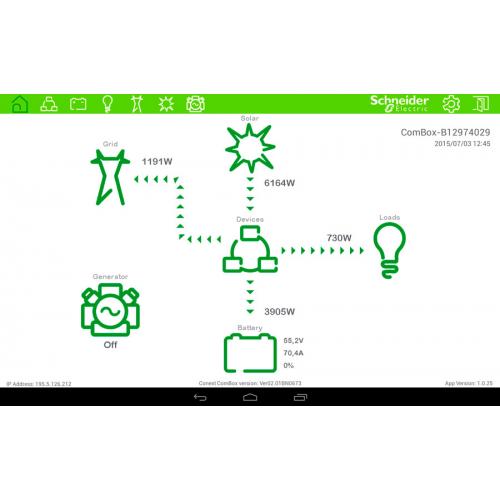

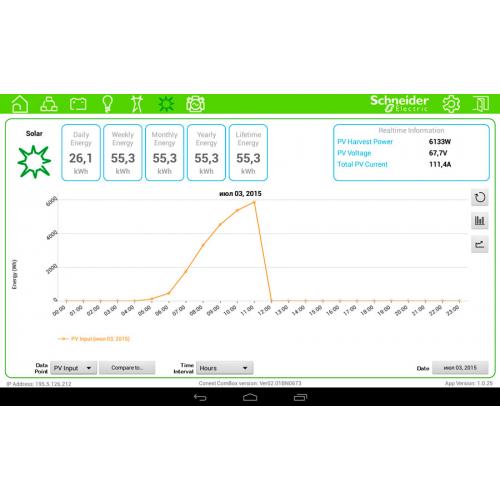

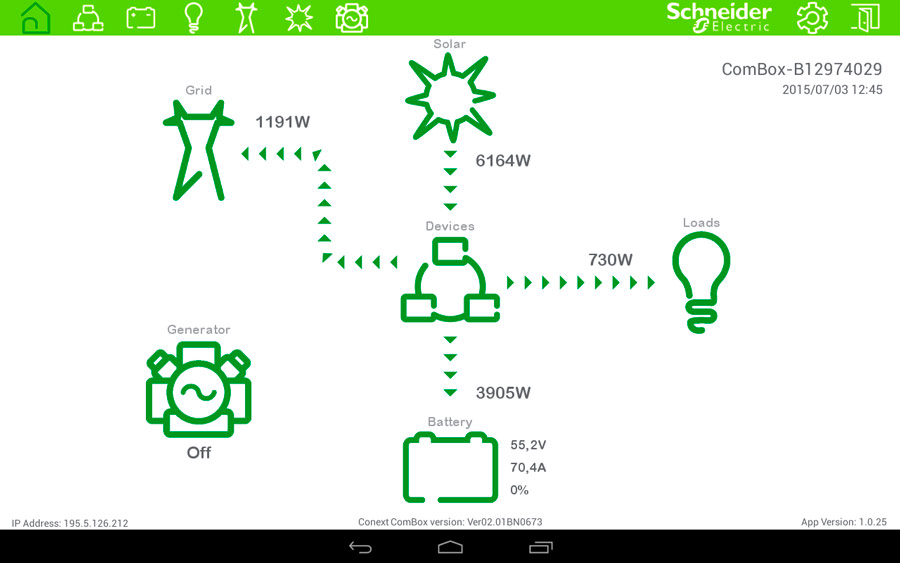

Все оборудование подключено к центральной панели управления Schneider Electric, через которую можно отдельно настроить и узнать информацию о каждом компоненте системы. Так же было установлено устройство мониторинга инвертора Conext Combox, который дает возможность удаленного контроля и настройки системы через Интернет, что значительно упрощает обслуживание системы.

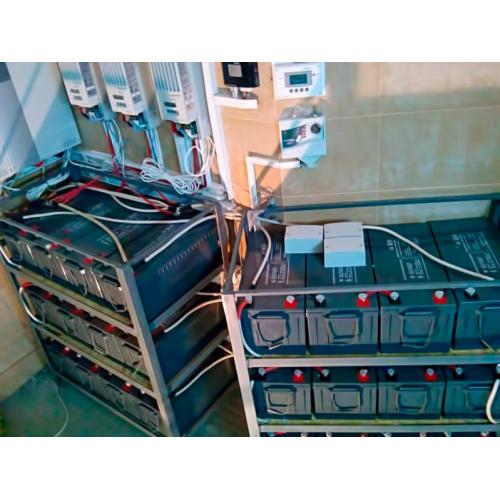

Блок АКБ обеспечивает около 35 кВт·ч доступного запаса энергии, что обеспечит дом электроэнергией на протяжении 2-3х суток автономной работы.

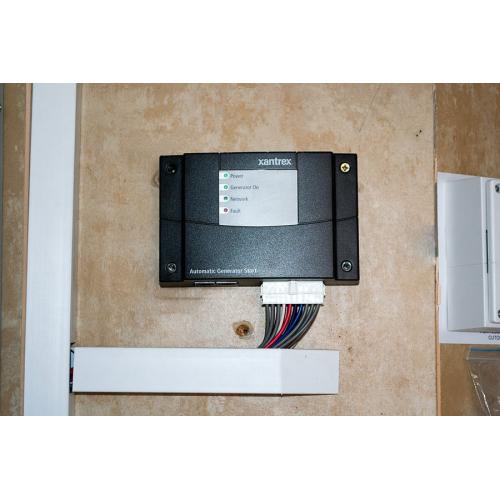

При малой генерации солнечных батарей и отсутствии сети предусмотрен автоматический запуск генератора, который через инверторы заряжает АКБ и также автоматически выключается для сокращения расходов на топливо.

В тестовом режиме в осенний период заказчиком было произведено отключение внешней электросети от инверторов, и дом площадью 450 м2  был полностью в автономном режиме на протяжении 8 пасмурных дней. Лишь после этого запустился генератор для подзаряда АКБ.

В летний период продается больше половины сгенерированной фотомодулями электроэнергии, что приносит небольшой доход и перекрывает расходы на электричество и газ в зимний период.


Комплектация системы:

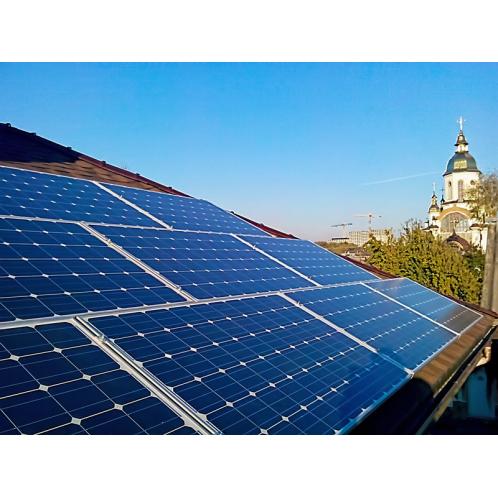

  • Солнечная панель Altek ALM-250M - 60 шт, номинальная мощность 250 Вт, монокристалл, класс "А";

  • Контроллер заряда Schneider Electric Conext XW MPPT 60-150 - работает с использованием MPPT технологии, что обеспечивает на 30 % больше выработки энергии солнечными панелями в сравнении с ШИМ контроллерами;

  • Гибридный инвертор Schneider Electric Conext XW 7048 E - номинальная мощность 5,5 кВт;

  • Устройство мониторинга инвертора Conext ComBox;

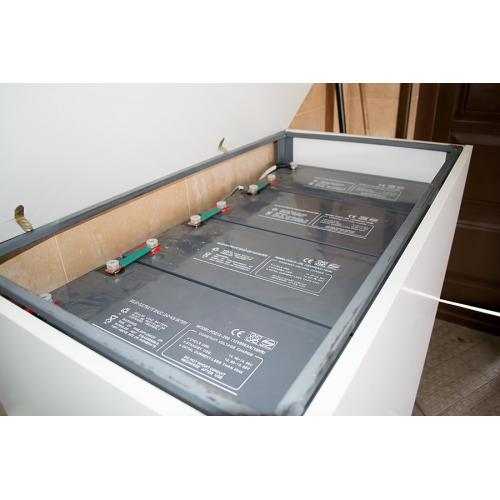

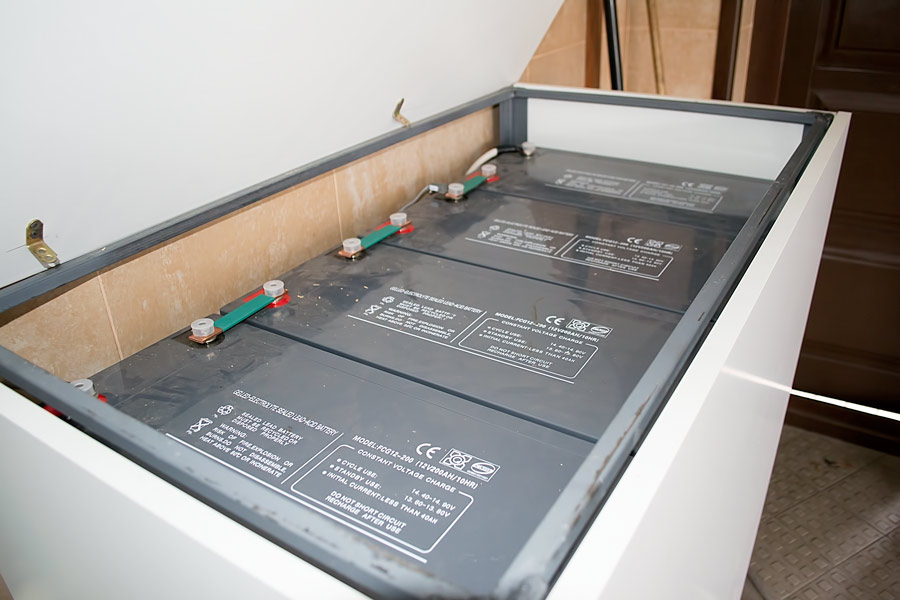

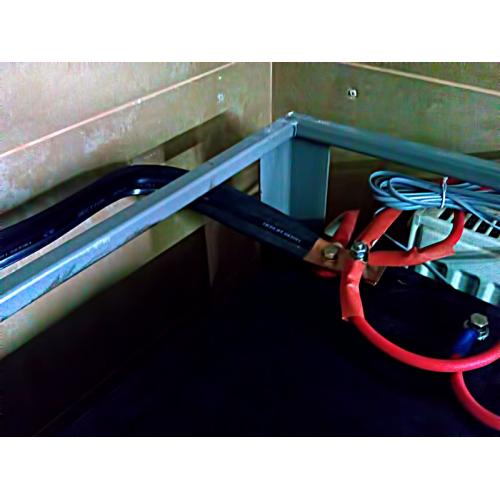

  • Аккумуляторные батареи SANTAKUPS FCG 12-200 - 24 шт, полный запас энергии массива батарей составляет 57,6 кВт·час;

  • Конструкция из аннодированого алюминия для установки панелей на плоскую поверхность;

  • Соединитель МС4 и кабель для солнечных панелей;

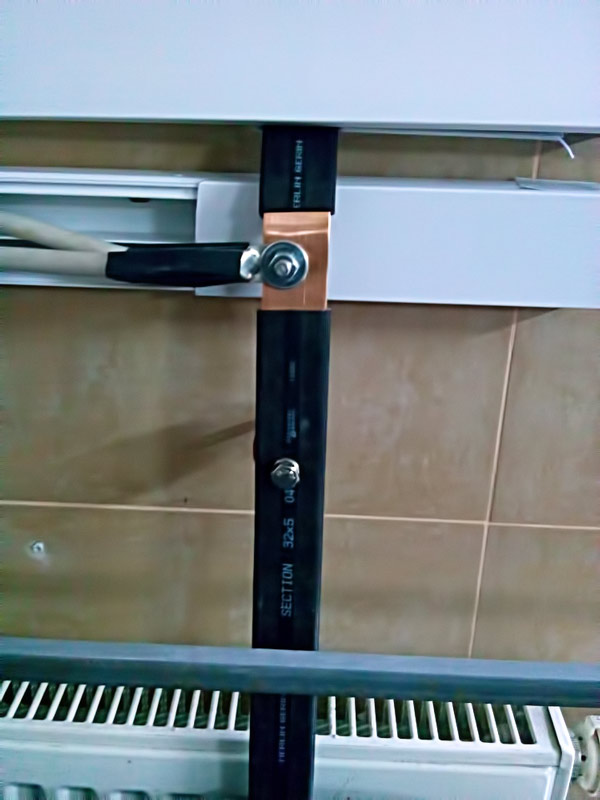

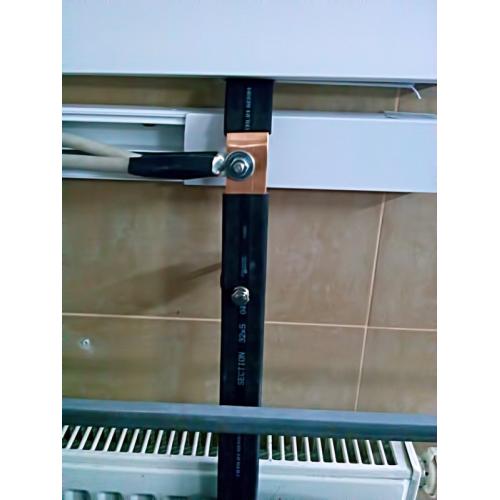

  • Силовой кабель;

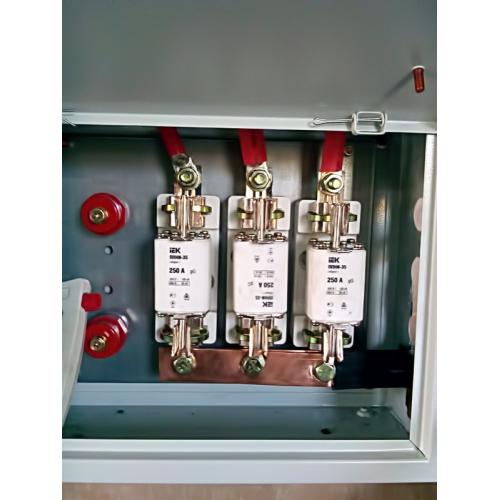

  • Автоматика для системы.


Производительность системы:

Выработка электроэнергии станции Период
Весенний Летний Осенний Зимний
За сутки, кВт·час 48-68 66-70 30-50 15-30
За месяц, кВт·час 1500-2100 2100-2300 1100-1950 350-760
За год, кВт·час 15 600 - 16 500
