Система горячего водоснабжения и отопления на вакуумных коллекторах

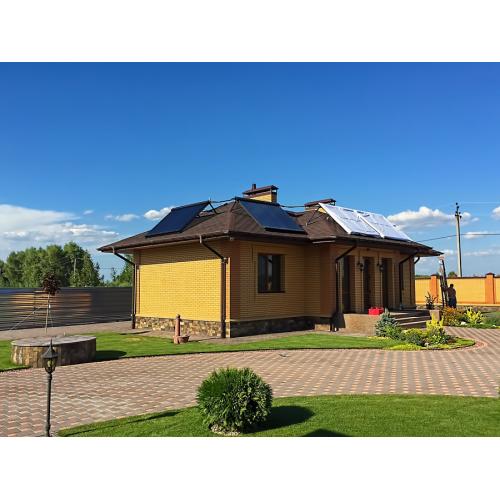

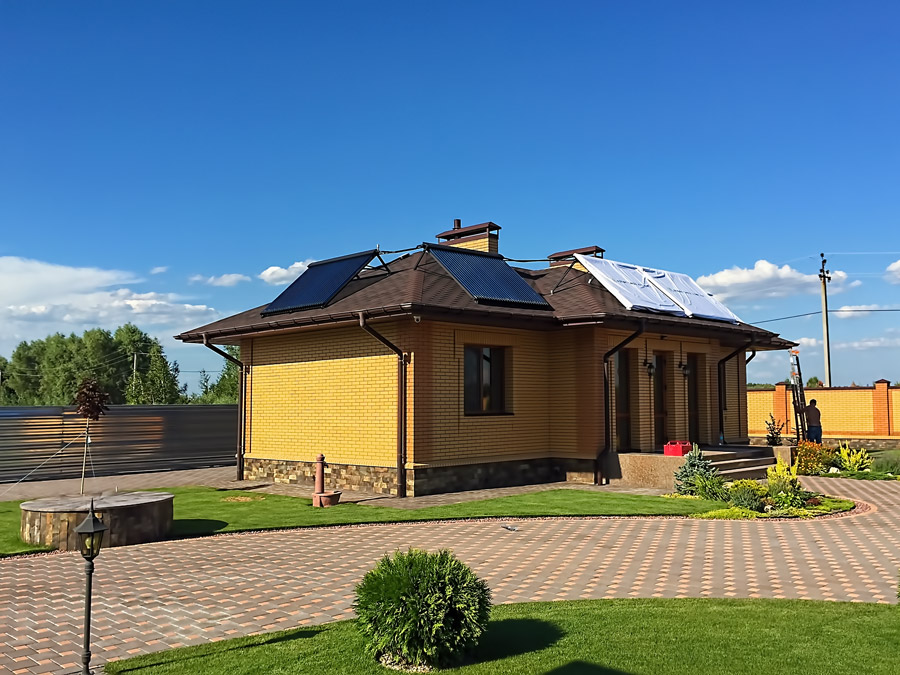

Система состоит из пяти вакуумных гелиоколлекторов SunRain по 30 трубок, обеспечивает круглогодичное горячее водоснабжение (ГВС) и поддержку отопления.

Работа гелиосистемы:

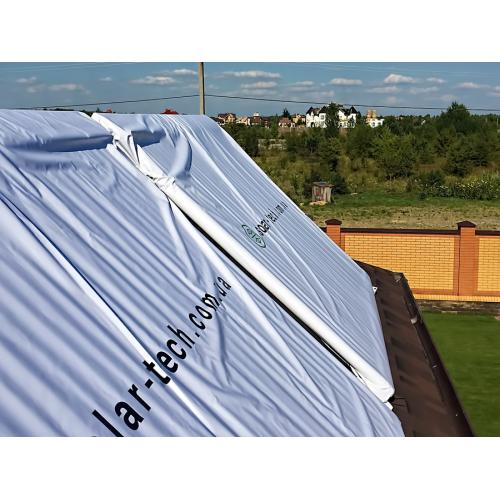

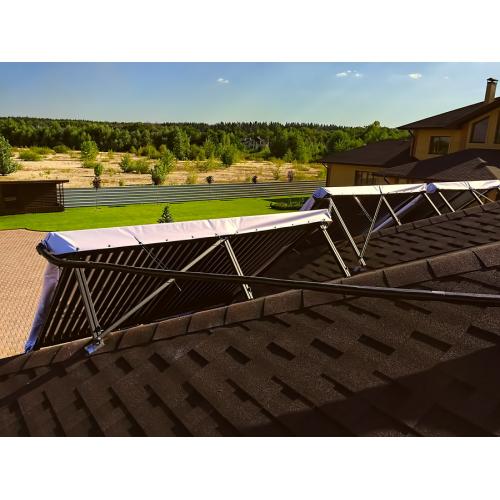

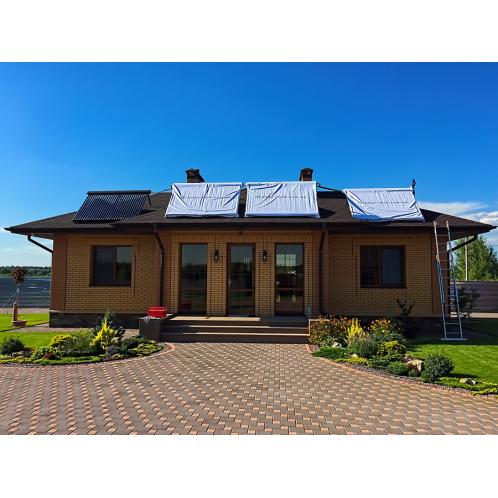

Идёт нагрев 300 литрового бака ГВС с помощью вакуумных колекторов до температуры 65 °C, температура воды в контуре рециркуляции поддерживается на уровне 45 °C. В летнее время открыты только 2 коллектора, чего достаточно для полного обеспечения горячего водоснабжения и поддержки рециркуляции горячей воды на трассе более 25 метров гостевого дома к основному.

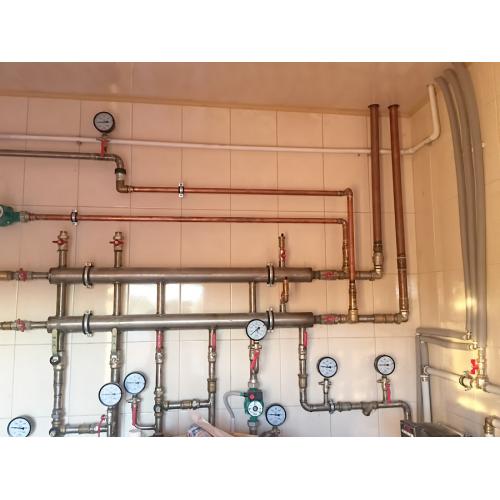

В отопительный период открыты все 5 коллекторов, после нагрева бака ГВС все излишки тепла сбрасываются на гребёнку отопления. В межсезонье, ~1.5 месяца осенью и ~1.5 весной, отопление полностью обеспечивается с помошью коллекторов, в зимнее время гелиосистема обеспечивает поддержку отопления.

Экономический эффект:

  • Обеспечение круглогодичного горячего водоснабжения;
  • Замещение отопления гелиосистемой приблизительно на 50%

Комплектация системы:

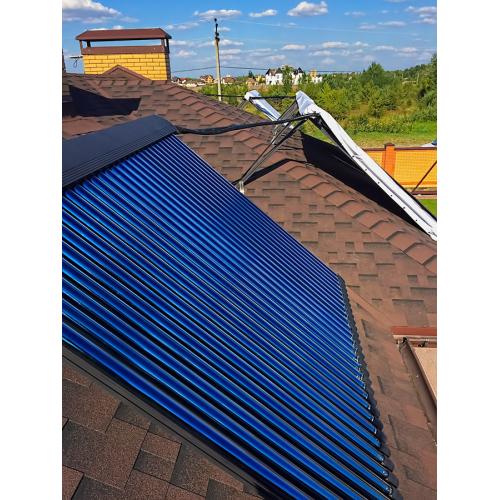

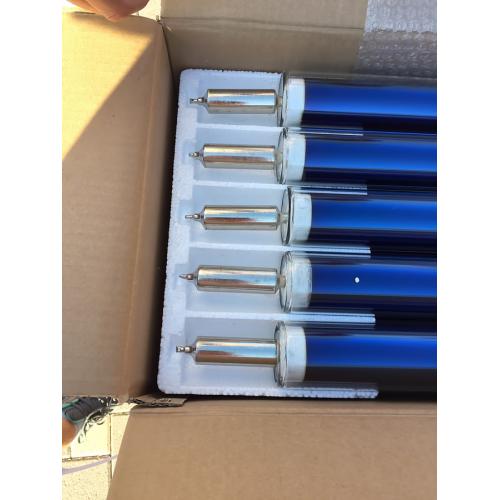

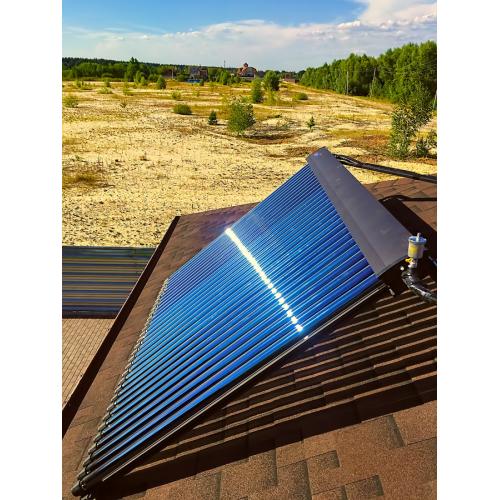

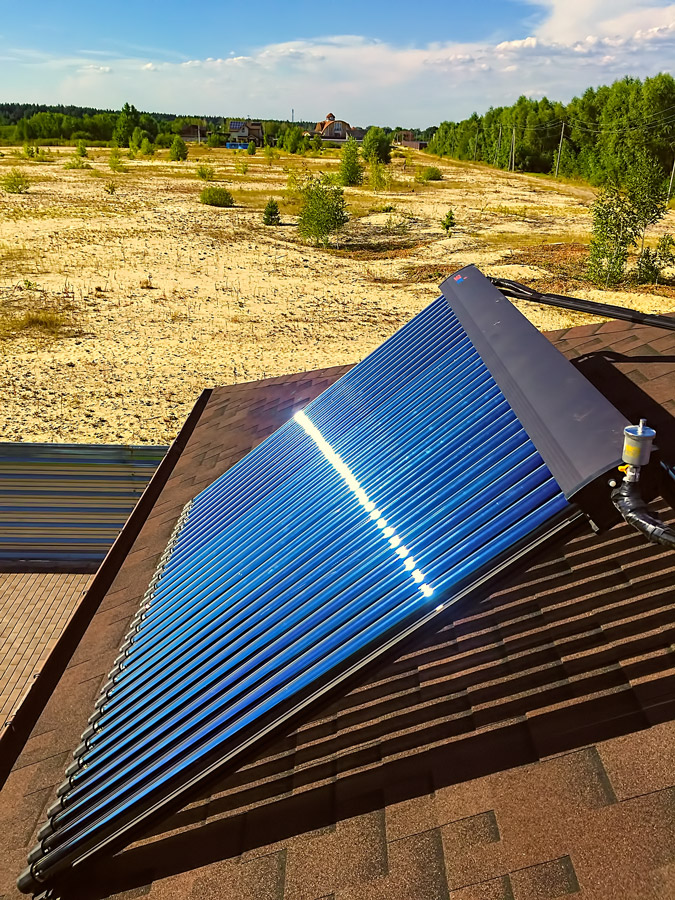

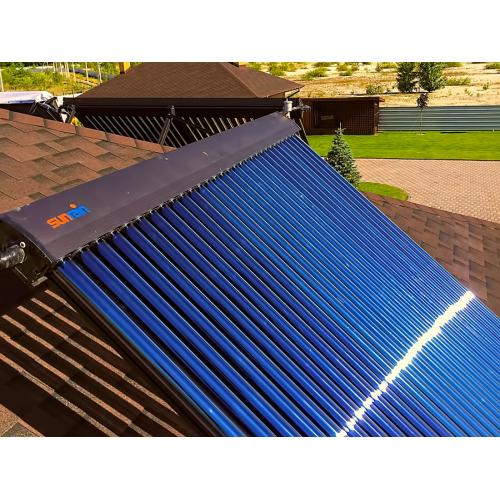

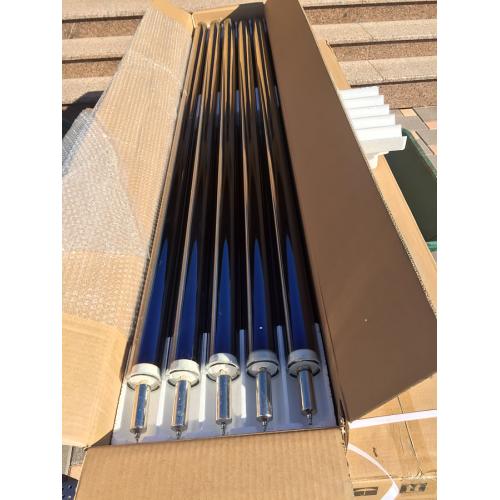

  • Вакуумный солнечный коллектор SunRain TZ58/1800-30R1A  – 30 вакуумных трубок, нагревают более 200 литров воды за день;

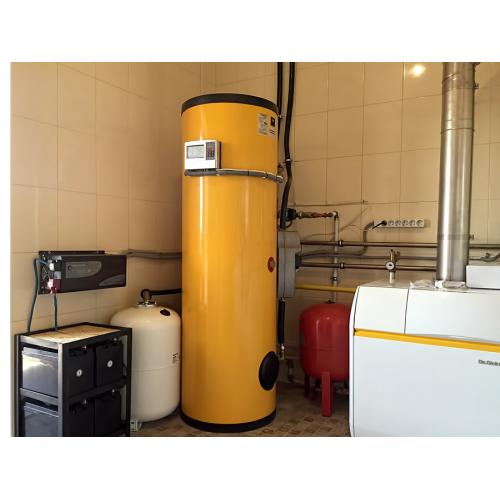

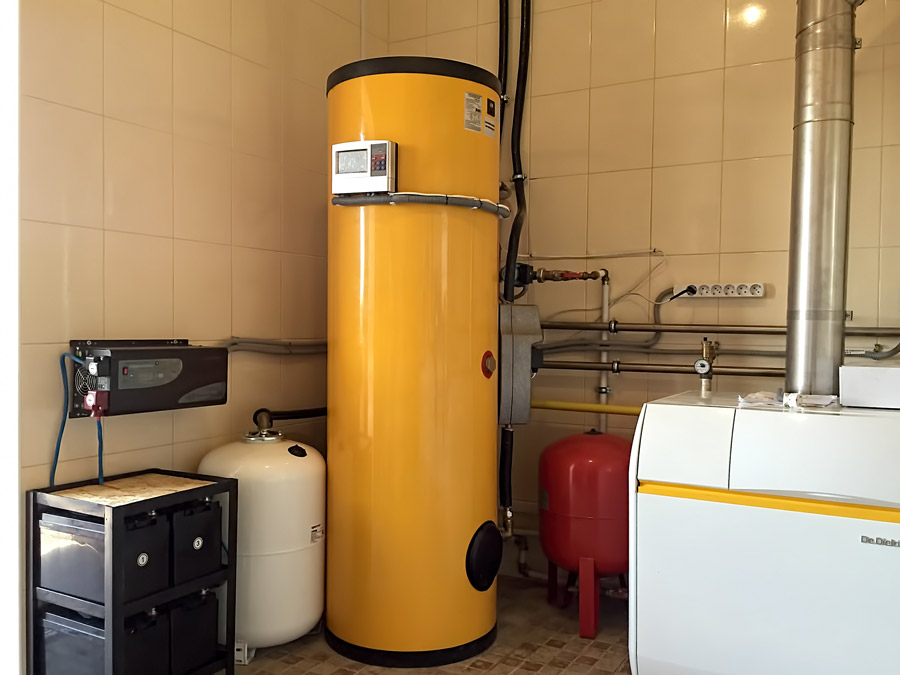

  • Бойлер косвенного нагрева на 300л с 2-мя теплообменниками – с встроенным ТЭНом 3 кВт, внешним терморегулятором и индикатором температуры;

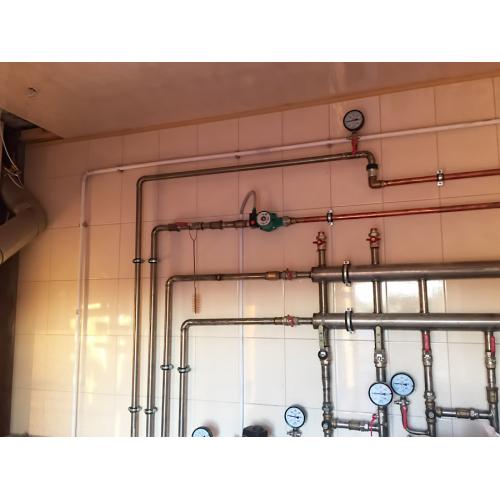

  • Насосная станция Wilo Star ST 25/7 – обеспечивает передачу тепла с солнечного коллектора в бойлер, путём циркуляции жидкости в гелиоконтуре, страна производитель Италия;
  • Теплоноситель Solar 30 – 80 литров, жидкость пропиленглюколь, рабочая температура от -30 до +150 °C;
  • Контроллер для гелиосистем СК618С6 – центр управления системы, включает / выключает насосную станцию, в случае необходимости электротэн, не допускает перегрева системы;

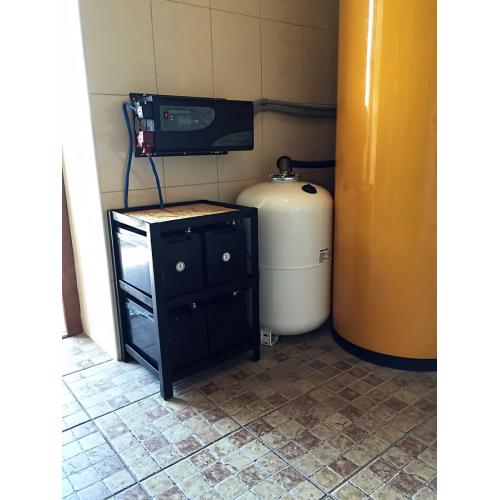

  • Расширительный бак Zimlet 60л – компенсирует  температурное  расширение теплоносителя;

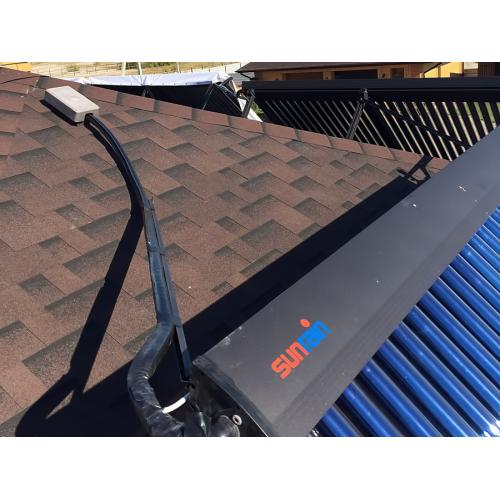

  • Двойной трубопровод Nanoflex DN 20 – 22 метров, диаметр ¾", двойной теплоизолированный трубопровод из нержавеющей стали в плотном резиновом кожухе с проводом под датчик температуры ;
  • Фитинги – автоматический воздухоотводчик, кран отсекатель, кран шаровой, кран шаровой американка, гайки, полукольца, паранитовые прокладки, фитинг угловой, тройник, ниппели.
