Система ГВС и поддержки отопления на двух вакуумных гелиоколекторах



Система состоит из двух вакуумных гелиоколлекторов и обеспечивает круглогодичное горячее водоснабжение (ГВС). На данный момент дом находится в процесе строительства и гелиосистема работает в качестве отопления.

Работа гелиосистемы:

В системе использован 300 литровый бак под ГВС с двумя теплообменниками. К первому теплообменнику подключен гелиоконтур, ко второму - контур отопления. Также в системе установлен твердотопливный котёл, который выполняет функцию как отопления, так и подогрев бака ГВС. Пока дом находится в процессе строительства гелиосистема выполняет функцию отопления.

Экономический эффект:

В отопительный сезон 2015-2016 гг. при работе двух гелиоколлекторов на отопление, без растопки твердотопливного котла, температура в доме не опускалась ниже 12 °С.


Комплектация системы:

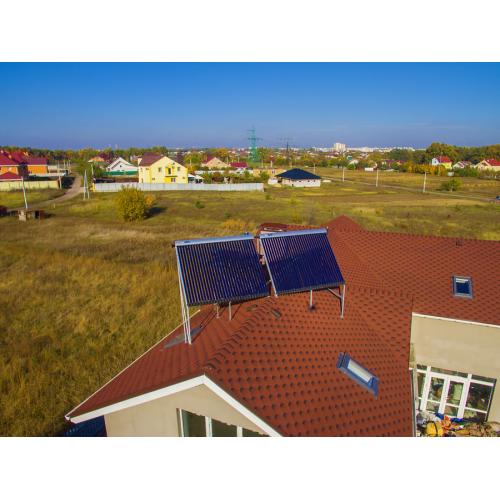

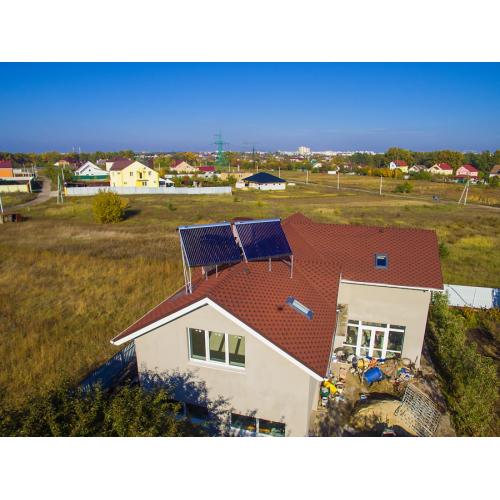

  • Вакуумный солнечный коллектор Altek SC-LH3-30 – 2 шт. по 30 вакуумных трубок;

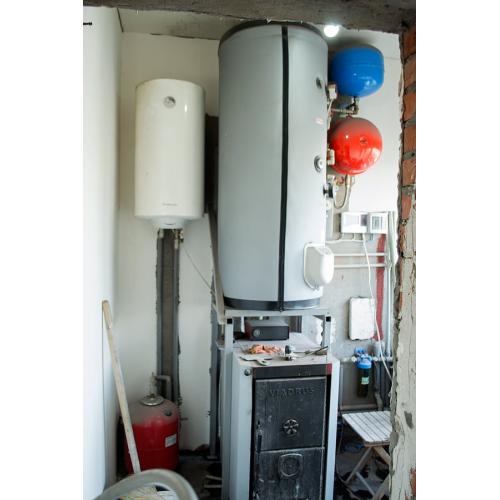

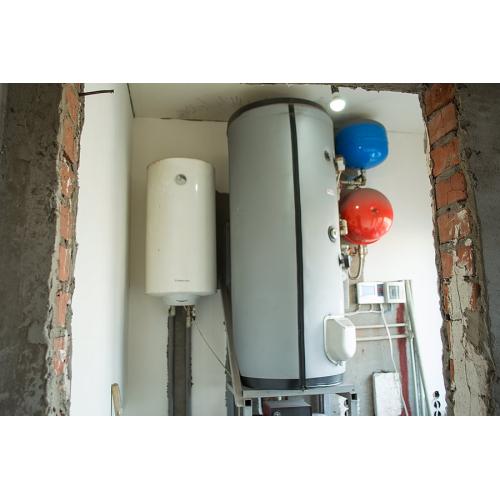

  • Бойлер косвенного нагрева Eldom 300л с 2-м теплообменником – встроенный ТЭН 3 кВт, внешним терморегулятором и индикатором температуры, страна производитель Болгария;

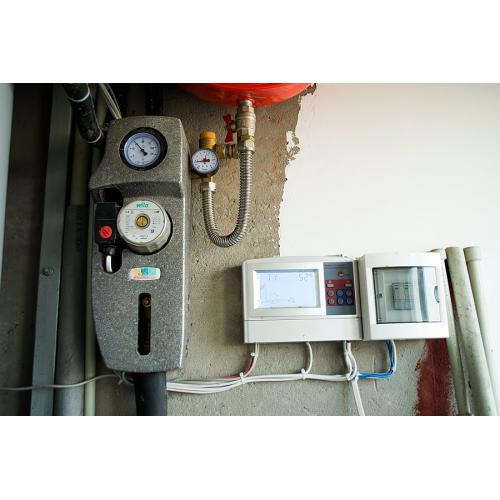

  • Насосная станция Wilo Star ST 25/6 Eco  – обеспечивает передачу тепла с солнечного коллектора в бойлер, путём циркуляции жидкости в гелиоконтуре, страна производитель Италия;

  • Теплоноситель Solar 30 – 40 литров, жидкость пропиленгликоль, рабочая температура от -30 до +150 °C;

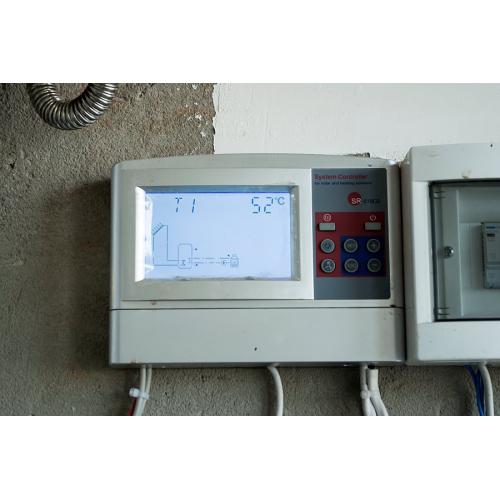

  • Контроллер для гелиосистем СК868C8 – центр управления системы, включает / выключает насосную станцию, в случае необходимости электротэн, не допускает перегрева системы;

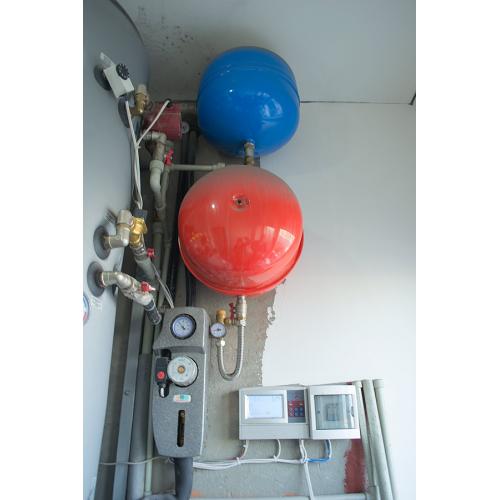

  • Расширительный бак Zimlet 18л – компенсирует  температурное  расширение теплоносителя;

  • Двойной трубопровод Nanoflex DN 16 – 12 метров, диаметр ½", двойной теплоизолированный трубопровод из нержавеющей стали в плотном резиновом кожухе с проводом под датчик температуры ;

  • Фитинги – автоматический воздухоотводчик, кран отсекатель, кран шаровой, кран шаровой американка, гайки, полукольца, паранитовые прокладки, фитинг угловой, тройник, ниппели.
