Система горячего водоснабжения (ГВС) и подогрев крытого бассейна 23 куб.м

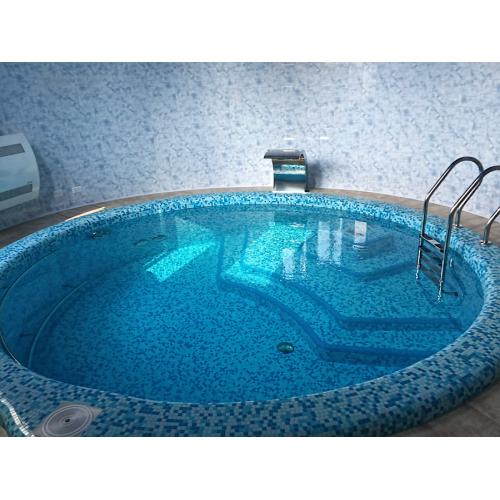

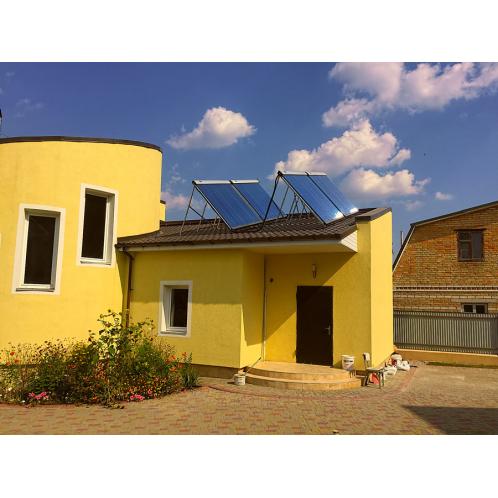

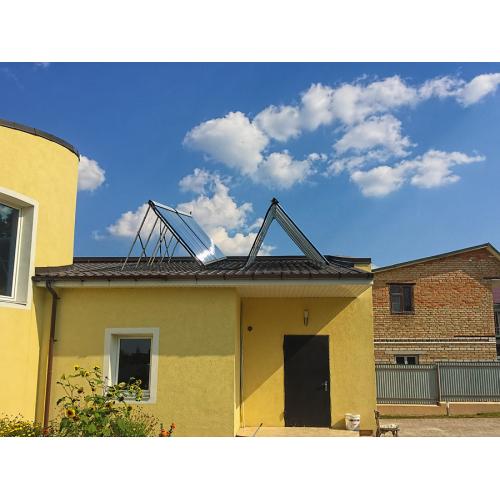

Система состоит из четырёх вакуумных коллекторов по 30 трубок, которые обеспечивают подогрев бака ГВС на 200 литров и бассейна на 23 м3.
Работа гелиосистемы:
Приоритетно гелиосистема нагревает бак ГВС до 60 ºС и поддерживает рециркуляцию горячей воды до 45 ºС. При возростании температуры воды в баке система переключается на подогрев бассейна до 30 ºС. Бак ГВС греется через нижний косвенный теплообменник, подогрев бассейна осуществляется с помошью трубчатого теплообменника. При понижении температуры в баке ГВС до 45 ºС система автоматически переключается на подогрев бака до 60 ºС. В случае нагрева бака ГВС до 60 ºС и бассейна до 30 ºС излишки тепла сбрасываются в буферную ёмкость системы отопления.
Экономический эффект:
- круглогодичное горячее водоснабжение дома
- нагрев и поддержания теплой воды в бассейне практически весь год, зимой при надобности включается догрев от системы отопления (теплобменник-буферная емкость-твердотопливный котёл)
Комплектация системы:
-

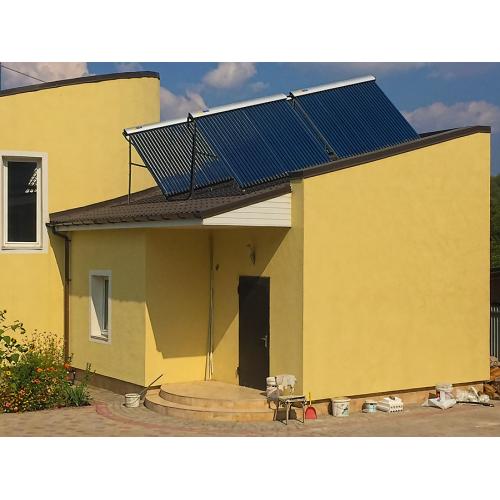

Вакуумный солнечный коллектор Altek SC-LH3-30 – 4 шт. по 30 вакуумных трубок;
-

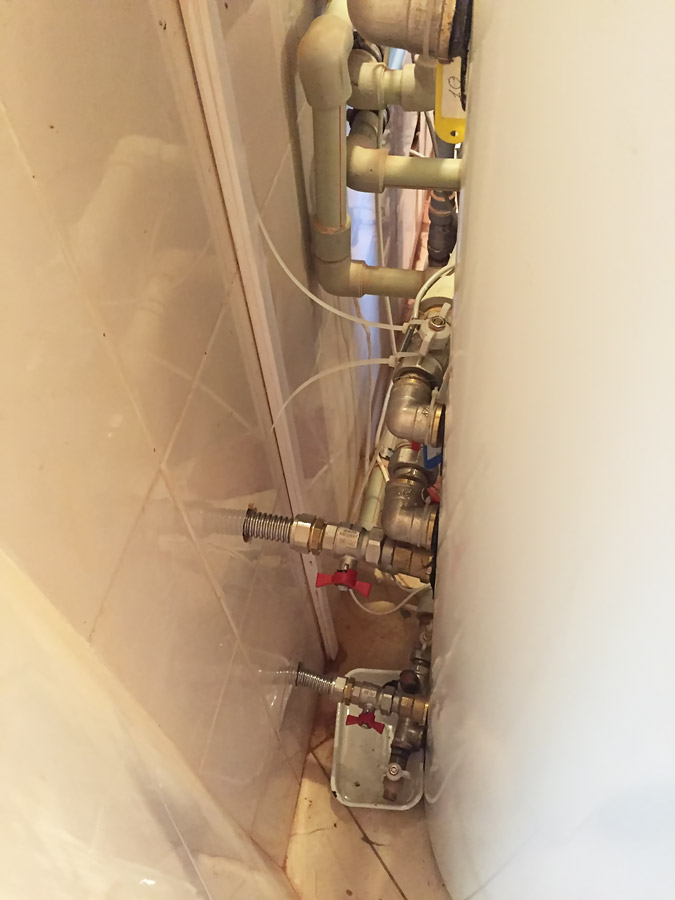

Бойлер косвенного нагрева 200л с 2-мя теплообменниками;
-

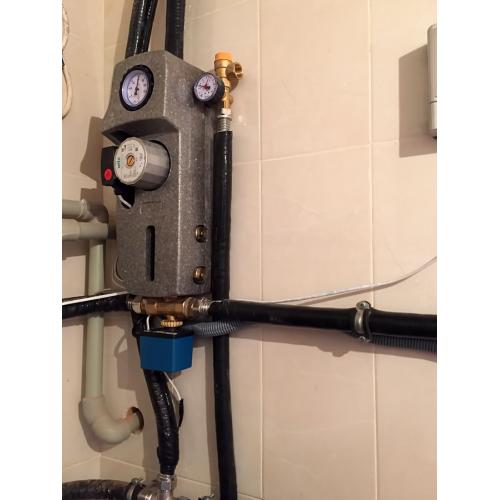

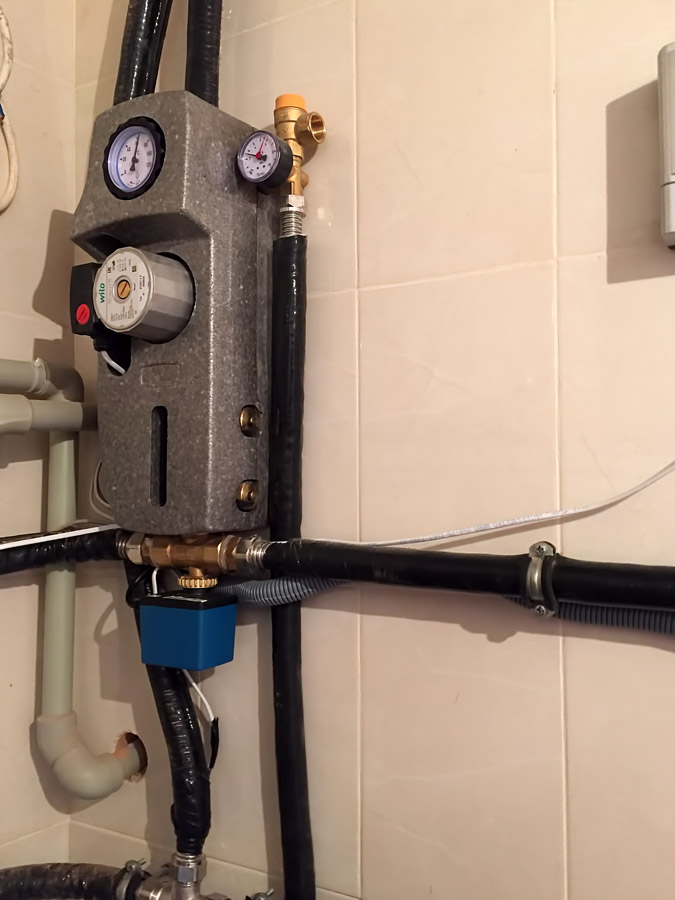

Насосная станция Wilo Star ST 25/7 – обеспечивает передачу тепла с солнечного коллектора в бойлер, путём циркуляции жидкости в гелиоконтуре, страна производитель Италия;
-
Теплоноситель Solar 30 – 80 литров, жидкость пропиленгликоль, рабочая температура от -30 до +150 °C;
-

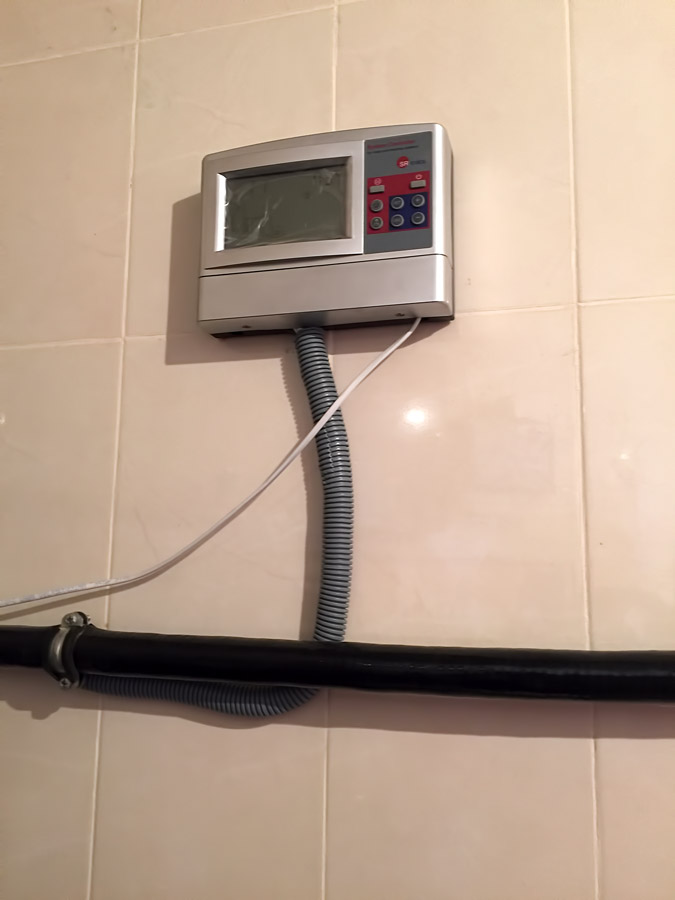

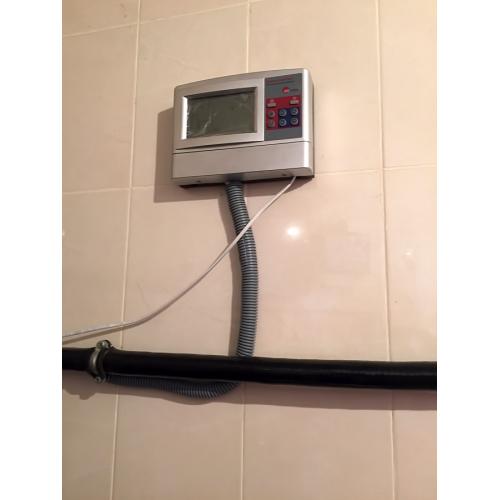

Контроллер для гелиосистем СК618C6 – центр управления системы, включает / выключает насосную станцию, в случае необходимости ТЭН, переключает трехходовой клапан на разные режимы работы, не допускает перегрева системы;
-
Расширительный бак Zimlet 60л – компенсирует температурное расширение теплоносителя;
-

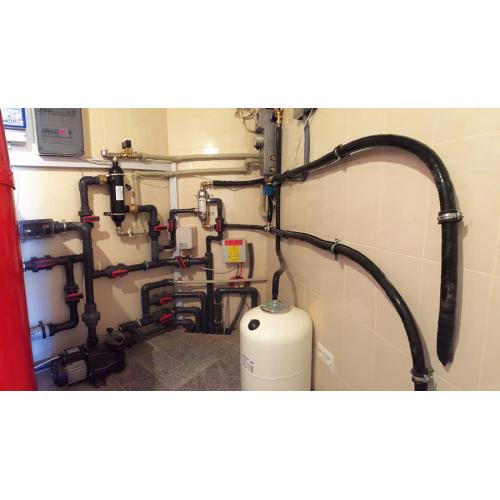

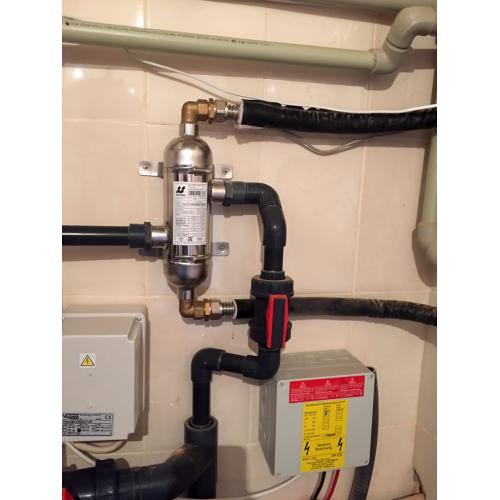

Теплообменник трубчатый SECESPOL – обеспечивает теплопередачу от контура гелиосистемы в бассейн;
-
Двойной трубопровод Nanoflex DN 20 – 25 метров, диаметр ¾", двойной теплоизолированный трубопровод из нержавеющей стали в плотном резиновом кожухе с проводом под датчик температуры;
-

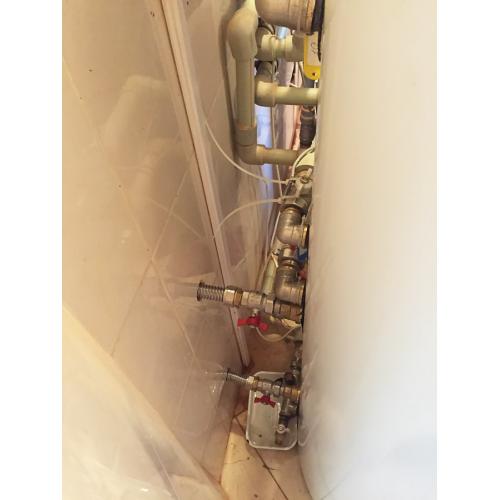

Фитинги – трехходовой клапан, автоматический воздухоотводчик, кран отсекатель, кран шаровой, кран шаровой американка, гайки, полукольца, паранитовые прокладки, фитинг угловой, тройник, ниппели.
