Система горячего водоснабжения и отопления на вакуумных коллекторах

Данная гелиосистема обеспечивает горячее водоснабжение (ГВС) и подогрев бассейна - летом, ГВС и поддержку системы отопления - зимой.

Система с вакуумными гелиоколлекторами работает следующим образом:

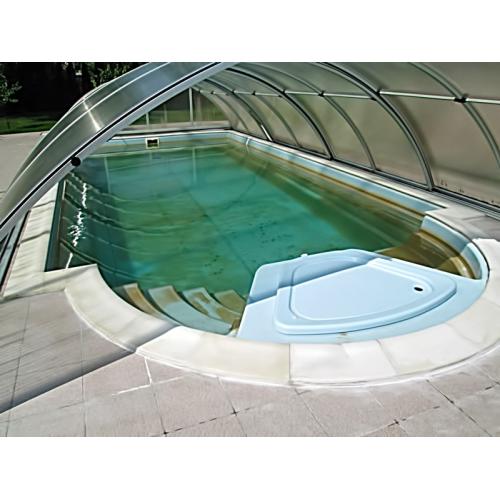

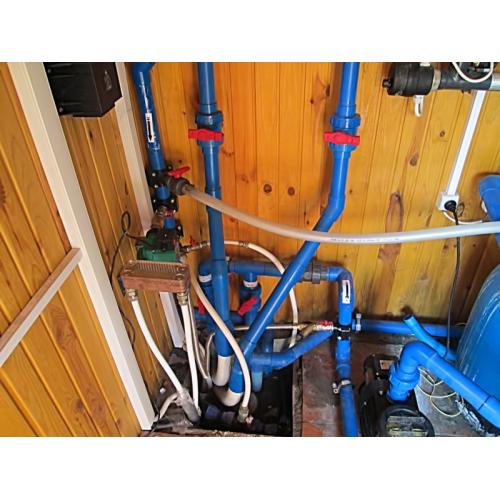

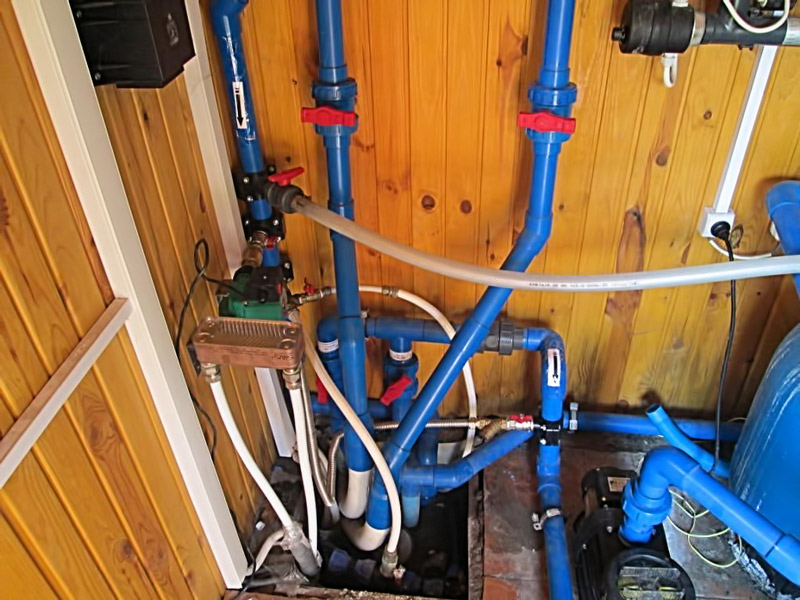

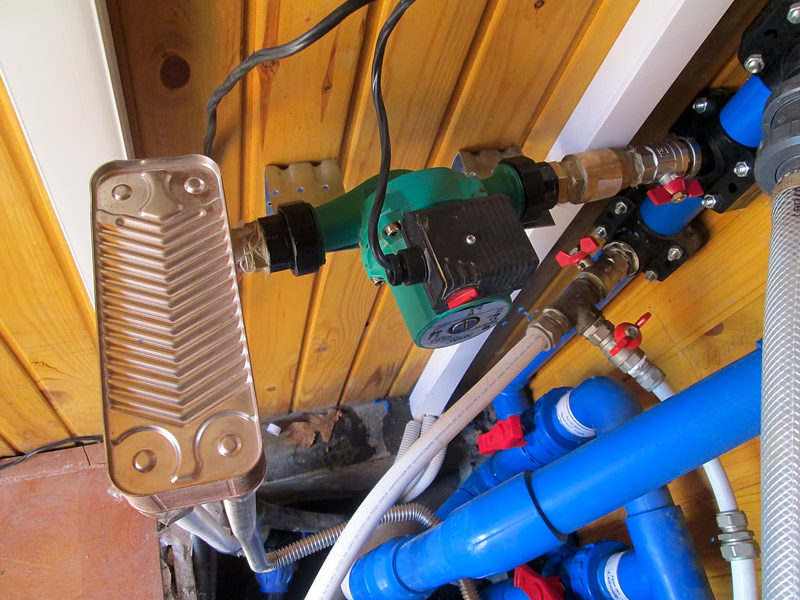

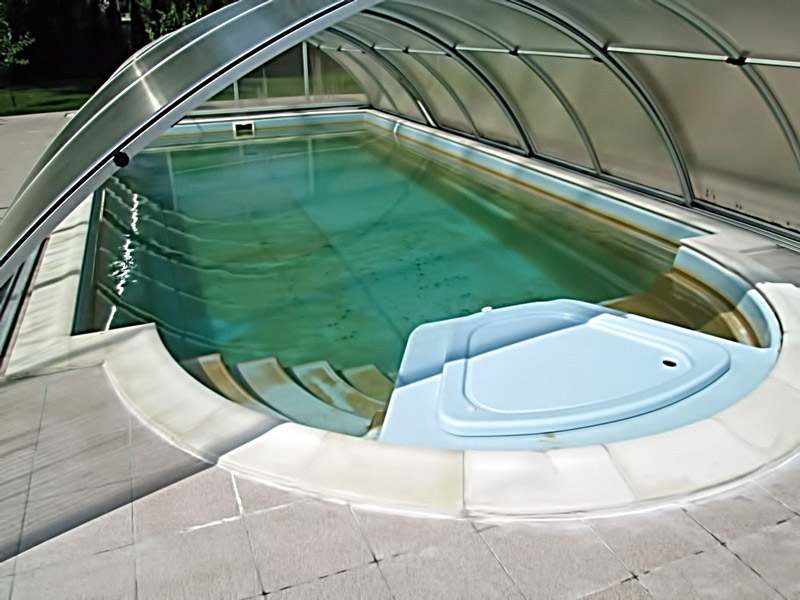

• летом, гелиосистема нагревает и поддерживает температуру в 200 литровом навесном баке отведённом под ГВС на уровне 50°C, всё остальное тепло переходит в буферный 500 литровый бак, дальше, при помощи циркуляционного насоса передаётся на внешний теплообменник и нагревает бассейн объёмом 35 куб.метров. В сезон, температура бассейна поддерживается на уровне 29-30°C;
• зимой, гелиосистема нагревает и поддерживает температуру в 200 литровом навесном баке отведённый под ГВС на уровне 40°C, всё остальное тепло переходит в буферный 500 литровый бак,  при помощи работы циркуляционного насоса тепло подаётся на тёплые полы и обеспечивает поддержку отопления, нночью буферную ёмкость подогревает электротэн, т.к. расчет за электроэнергию осуществляется по двух зонному тарифу.

В случае перегрева, предусмотрен байпас на слитие перегретой воды с бака в дренаж.

Комплектация системы:

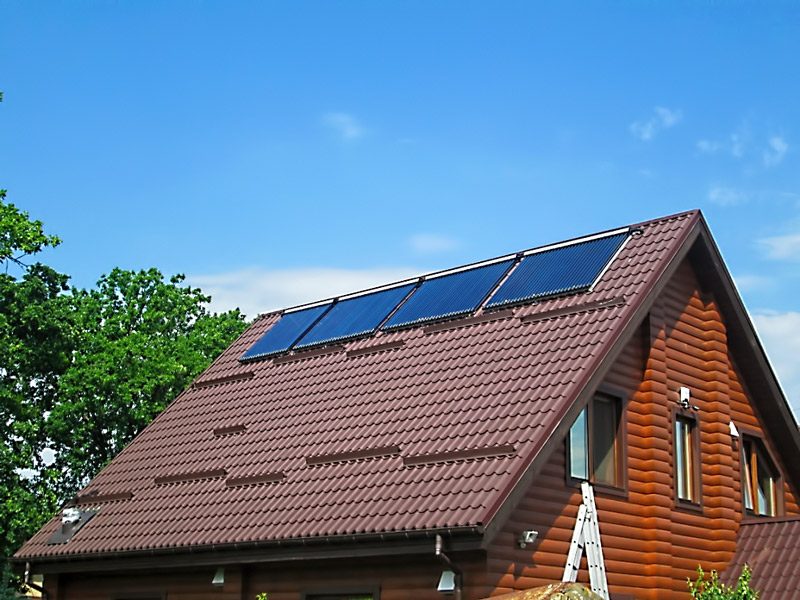

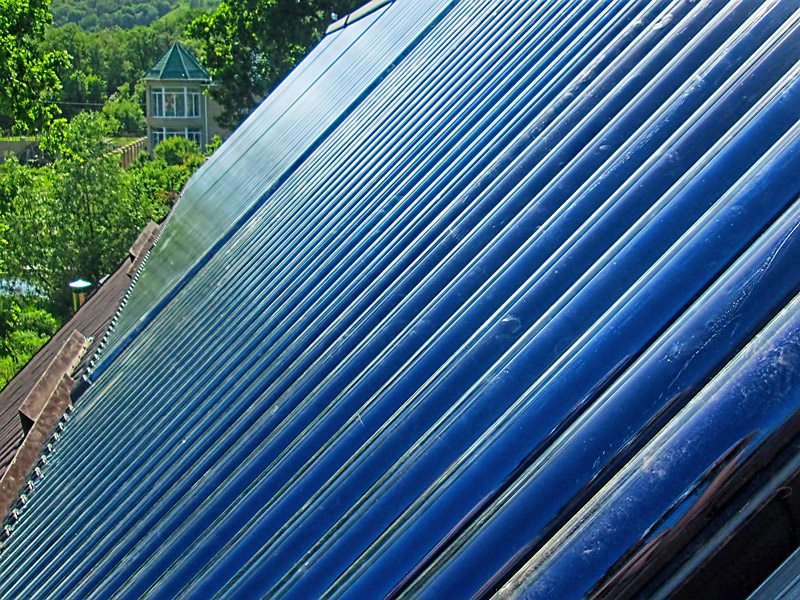

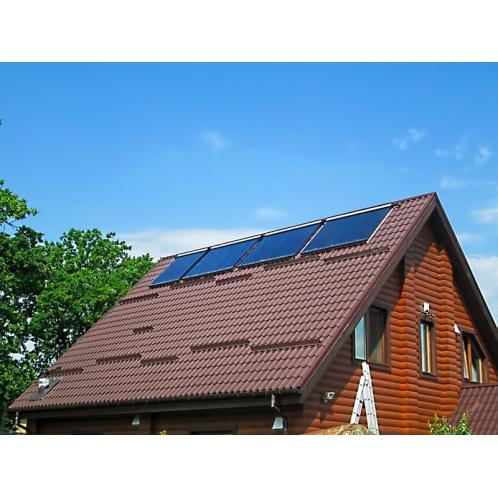

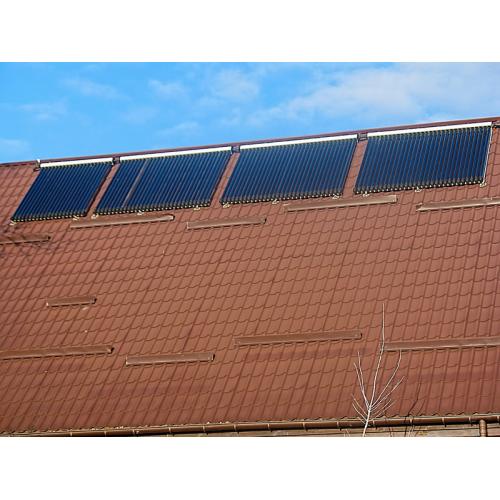

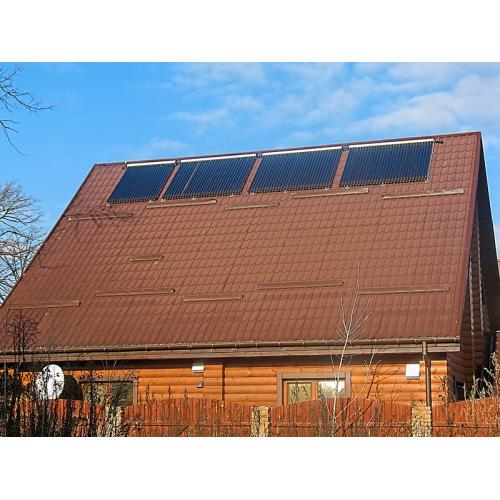

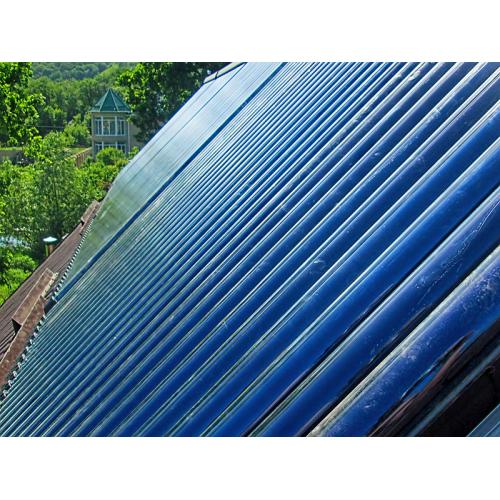

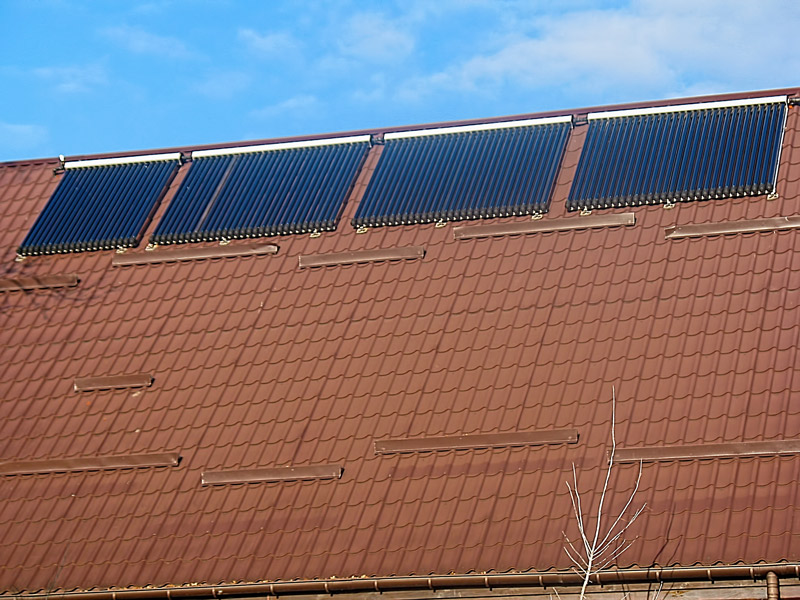

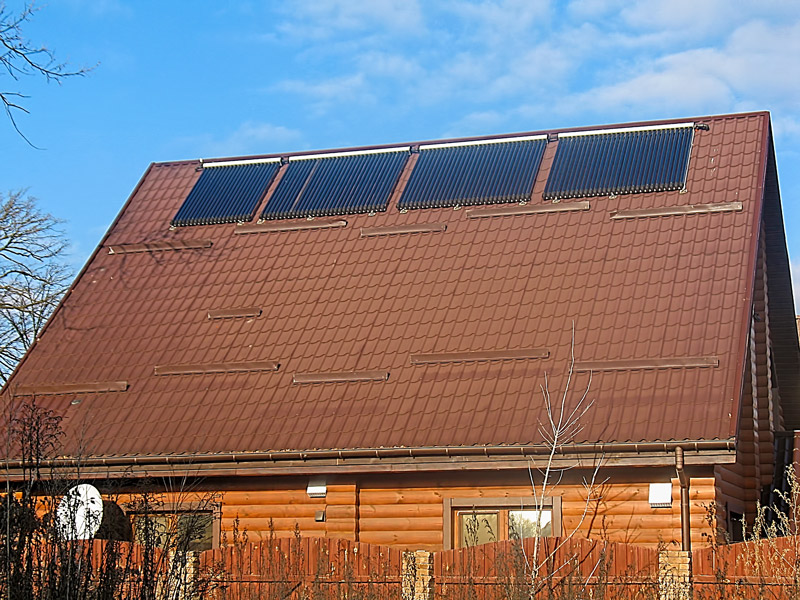

• Вакуумные коллекторы Atmosfera CBK-A  - 3 шт по 30 и 1 шт на 20 вакуумных трубок;

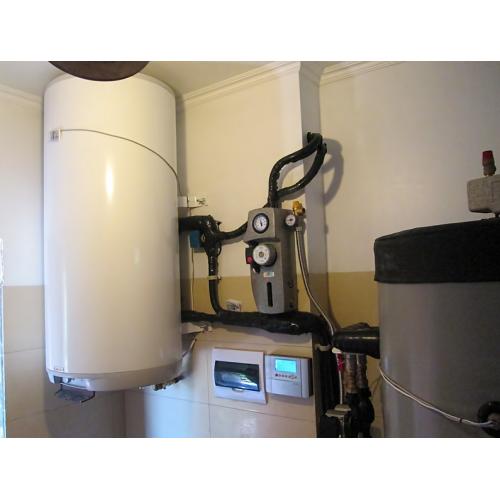

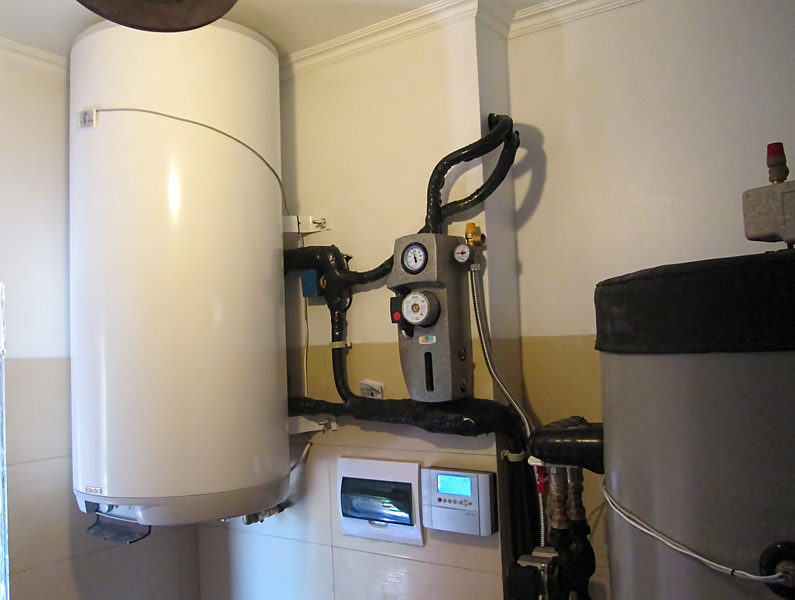

• Навеcной бойлер косвенного нагрева Atmosfera - на 200л с 1-м теплообменником,  электротэн 3 кВт, внешним терморегулятором и индикатором температуры;

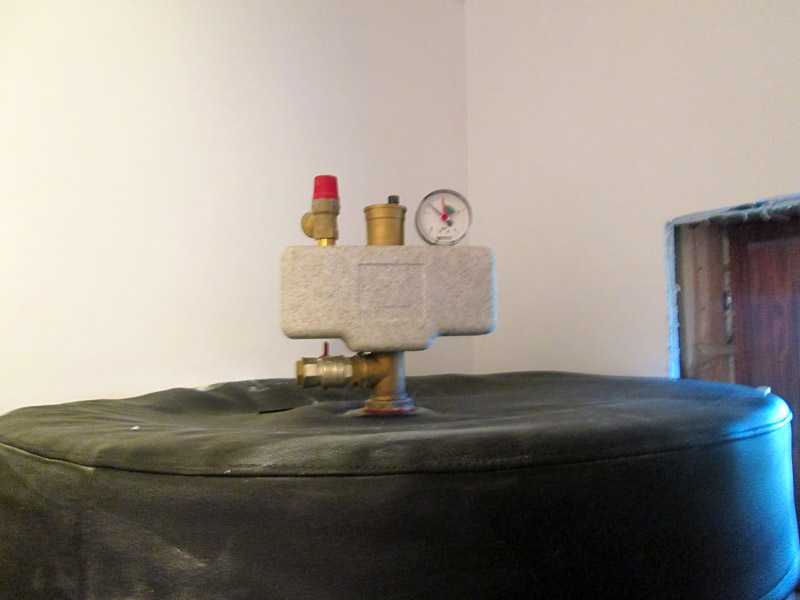

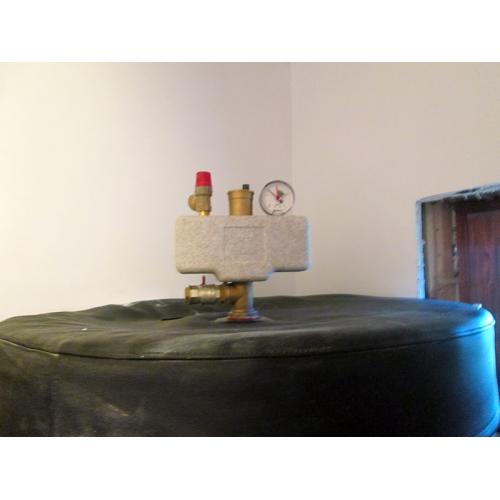

• Буферный бак накопитель 500л с 1-м теплообменником, электротэн 6 кВт;

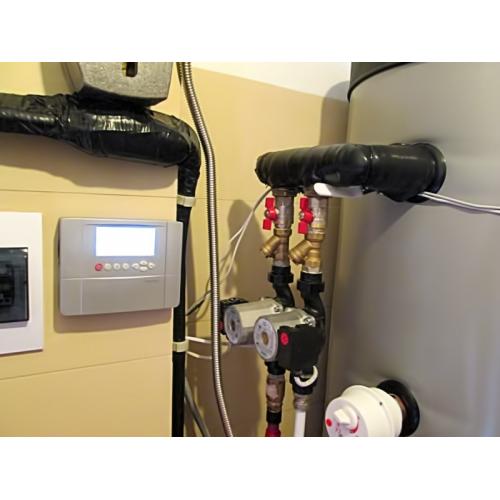

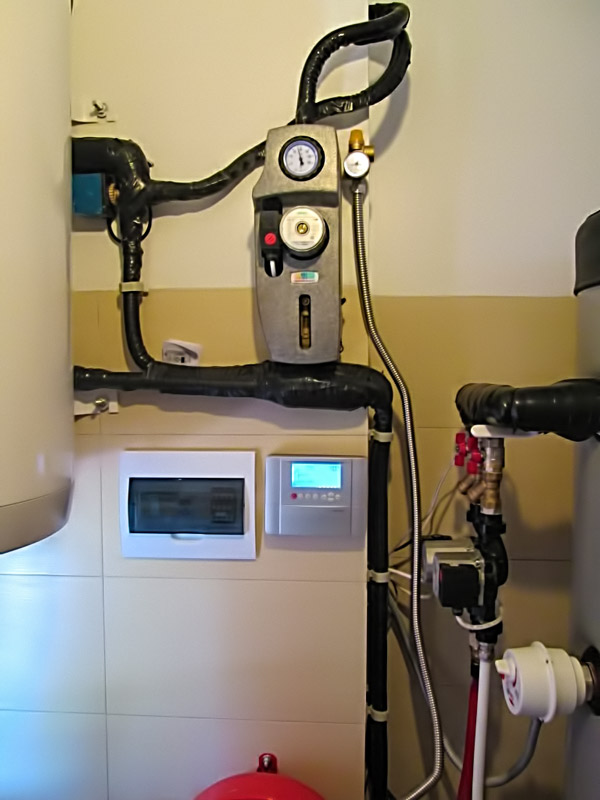

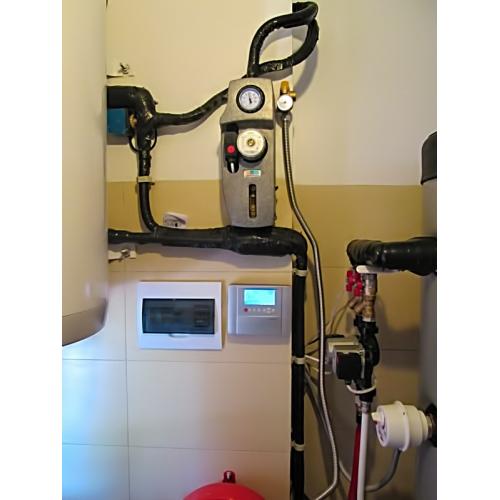

• Насосная станция Wilo Star ST 25/7  – обеспечивает передачу тепла с солнечного коллектора в бойлер, путём циркуляции жидкости в гелиоконтуре, страна производитель Италия;
• Теплоноситель Solar 30 – 60 литров, жидкость пропиленгликоль, рабочая температура от -30 до +150 °C;

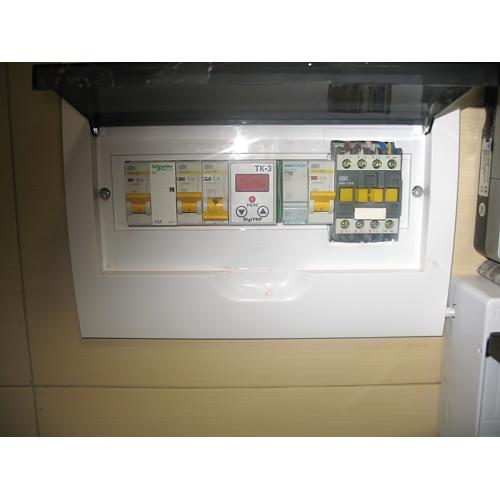

• Контроллер для гелиосистем – центр управления системы, включает / выключает насосную станцию, в случае необходимости электротэн, не допускает перегрева системы;
• 3-х ходовой клапан;

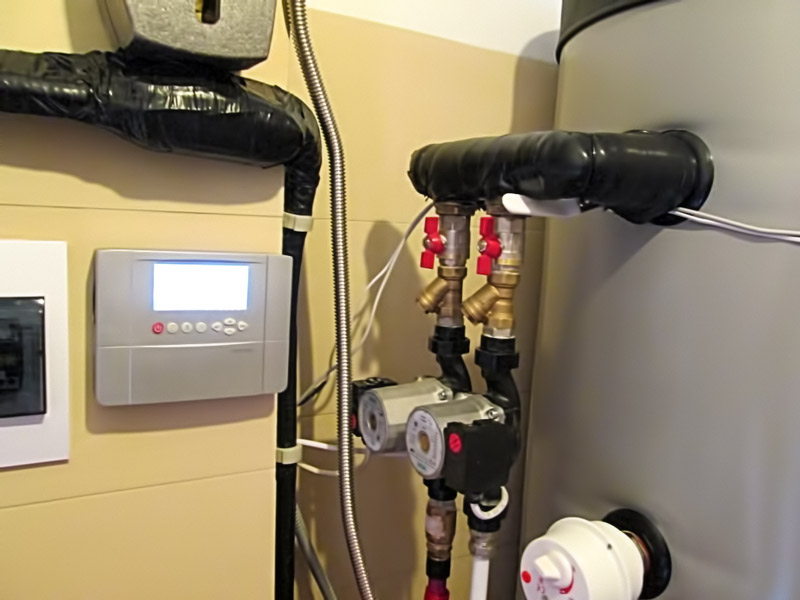

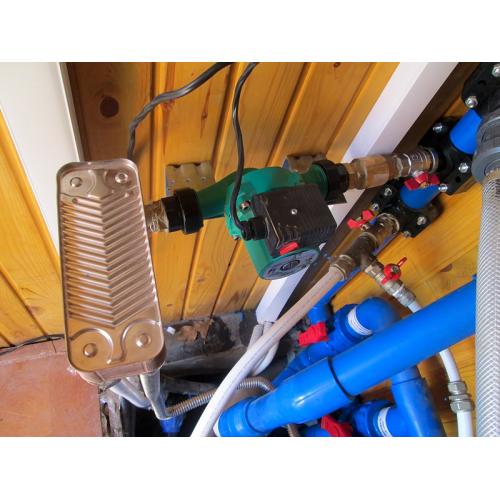

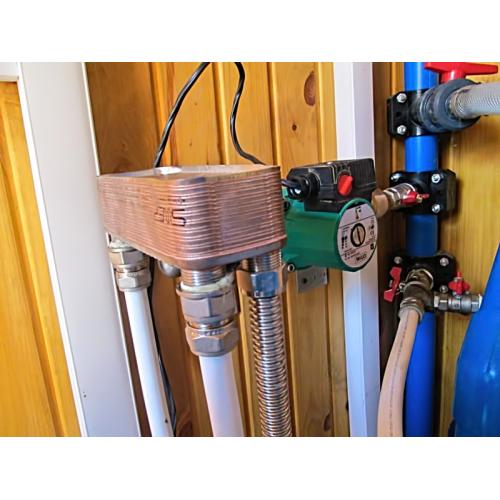

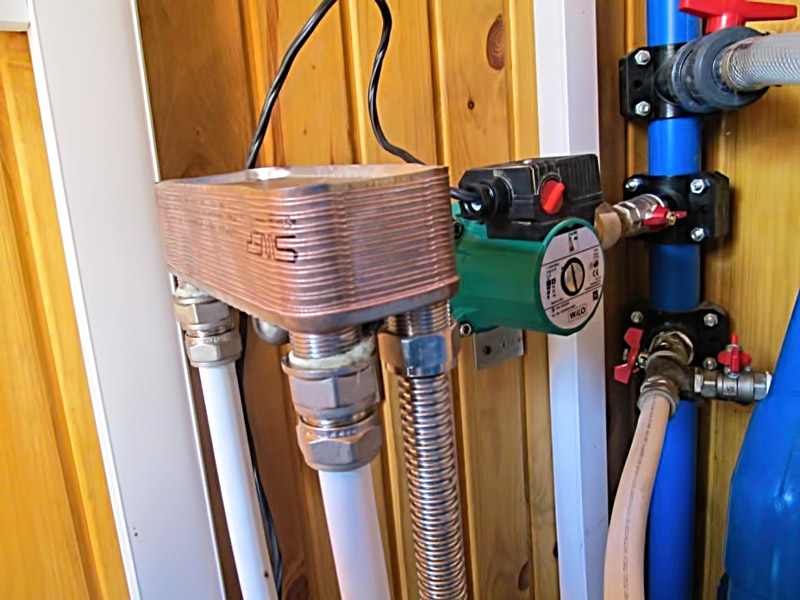

• Циркуляционный насос Wilo Star ST 25/7 - 1 для сброса тепла в бассейн, 2 для передачи тепла в систему отопления;

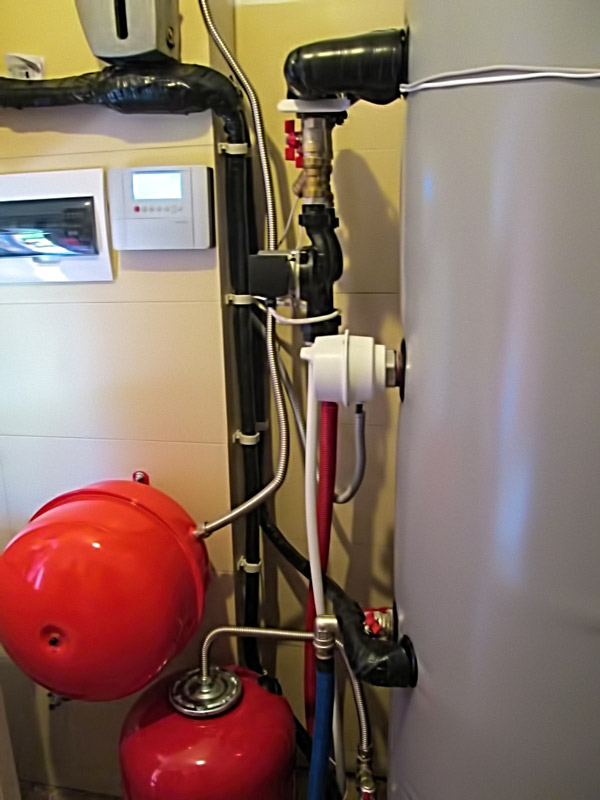

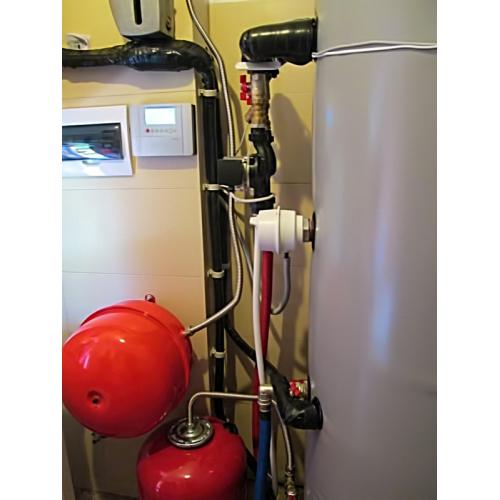

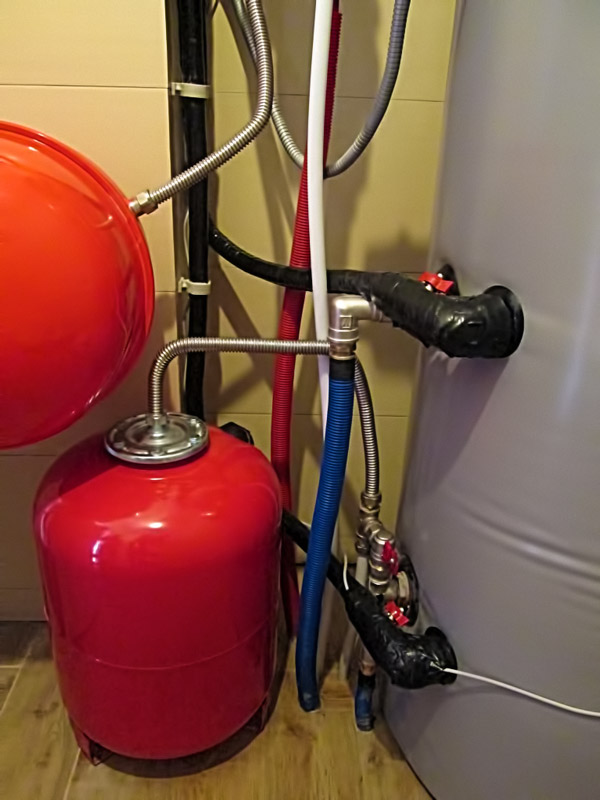

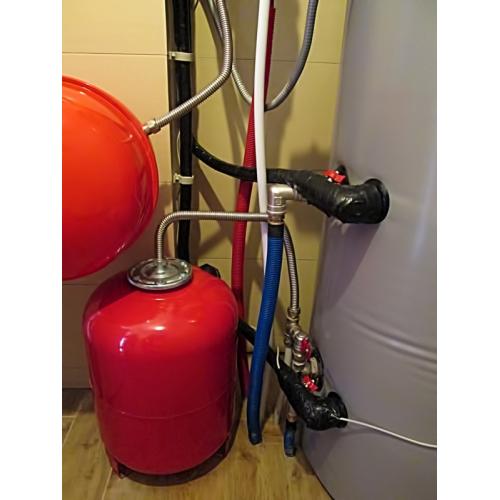

• Расширительный бак Zimlet 50л – компенсирует  температурное  расширение теплоносителя;
• Мягкий трубопрово д NanoFlex - 25 метров;
• Фитинги
