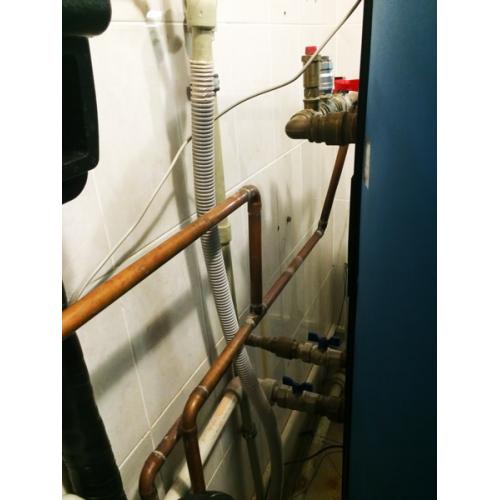

Система горячего водоснабжения на 200л для 4-х человек
Система рассчитана на горячее водоснабжение для 4-х человек. С начала весны до конца осени, данная вакуумная гелиосистема нагревает 200 литровый бойлер до 55-60 ºС ежедневно, что является 400 литрами тёплой воды с температурой 38 ºС при повседневном домашнем потреблении.
Зимой, в солнечные дни, система горячего водоснабжения на 200 литров прогревается до 43-49 ºС. В пасмурную погоду, предусмотрен догрев бака от электротэна, всё происходит автоматически. Контроллер управления гелиосистемой настроен следующим образом – если в баке температура ниже 35 ºС, то включается электротэн нагревает воду до 50 ºС - отключается.
Низкие температурные пороги выставлены:
- Для минимального потребления электроэнергии на нагрев ГВС;
- Для съёма всего вырабатываемого (низкотемпературного 35-45 ºС) тепла от вакуумного гелиоколлектора.
Комплектация системы:

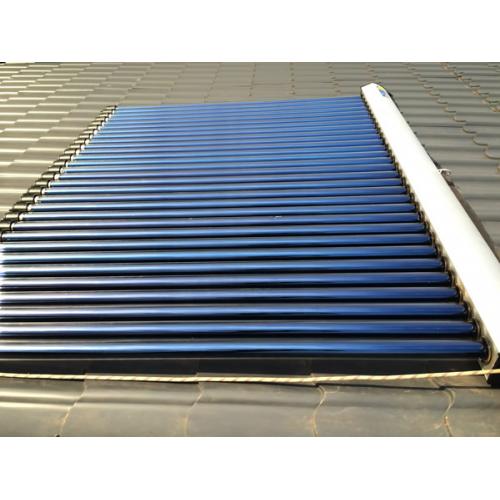

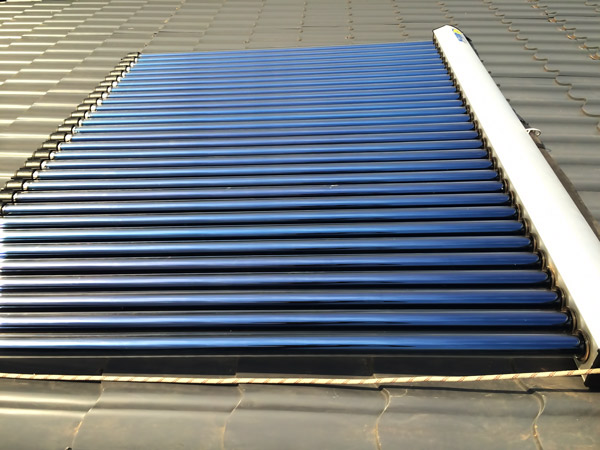

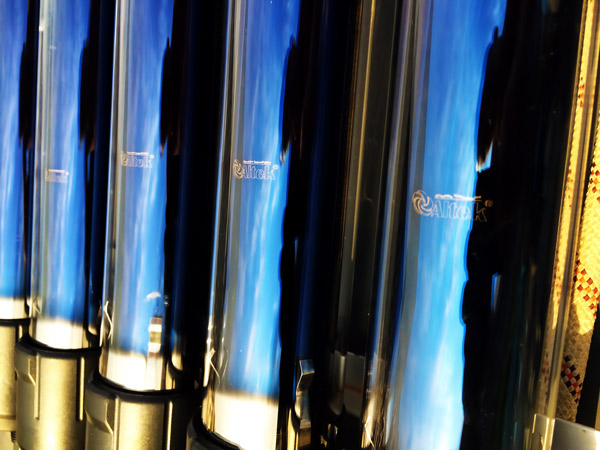

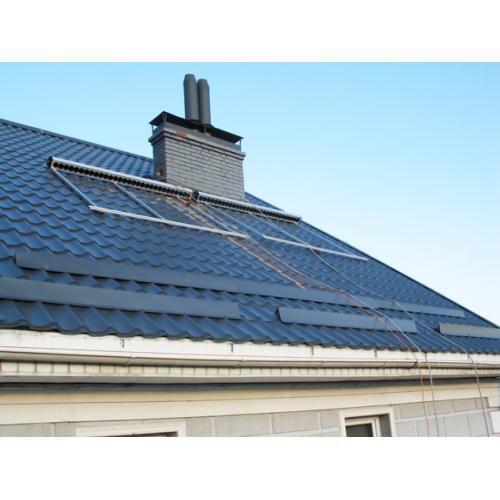

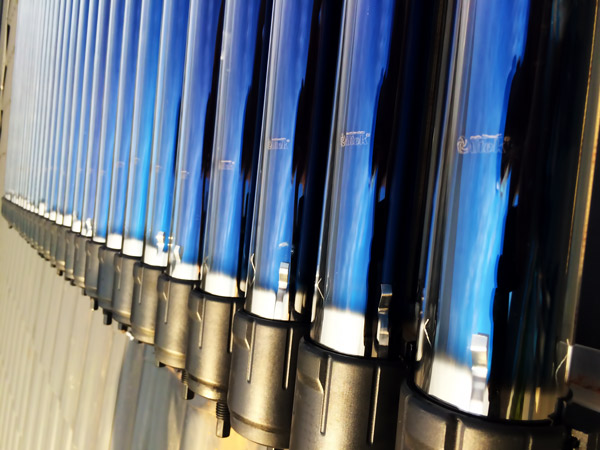

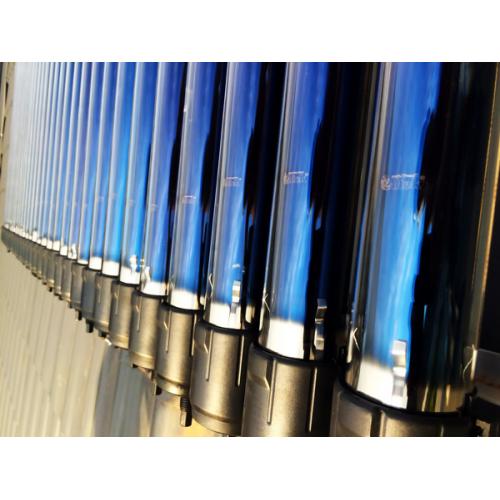

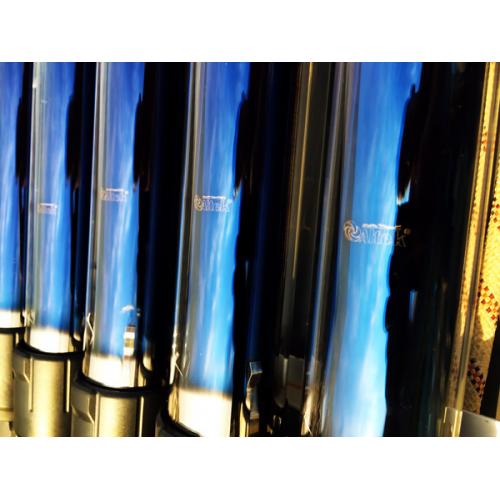

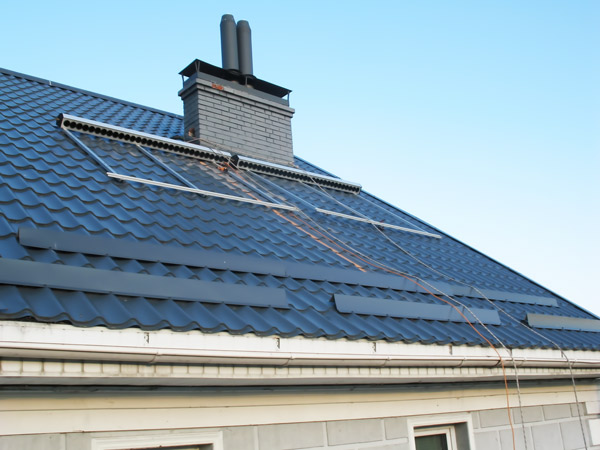

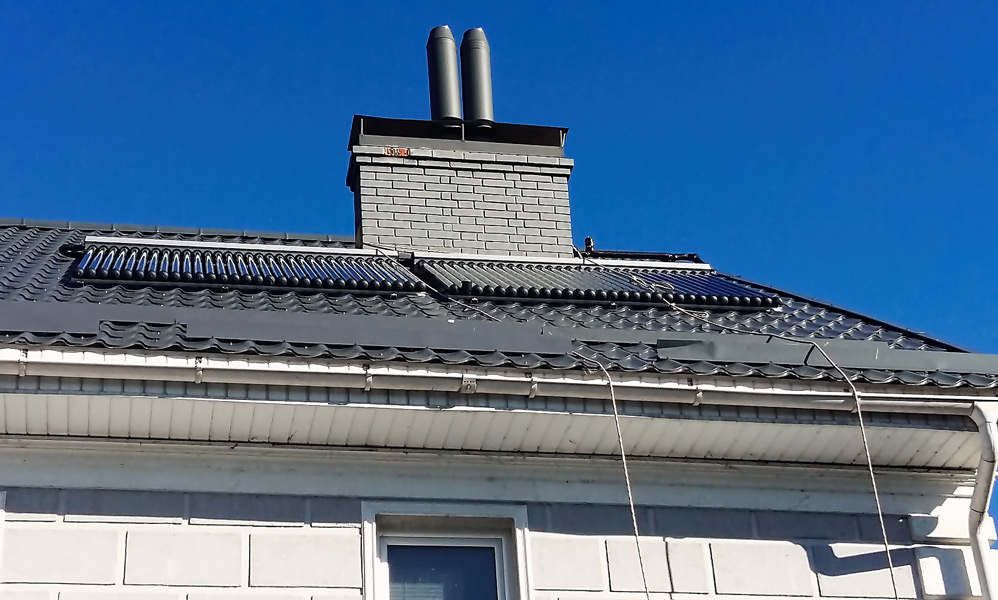

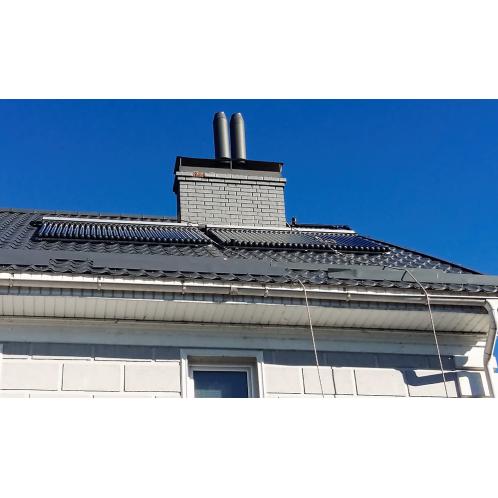

- Вакуумный солнечный коллектор Altek SC-LH3-30 – 30 вакуумных трубок, нагревают более 200 литров воды за день;

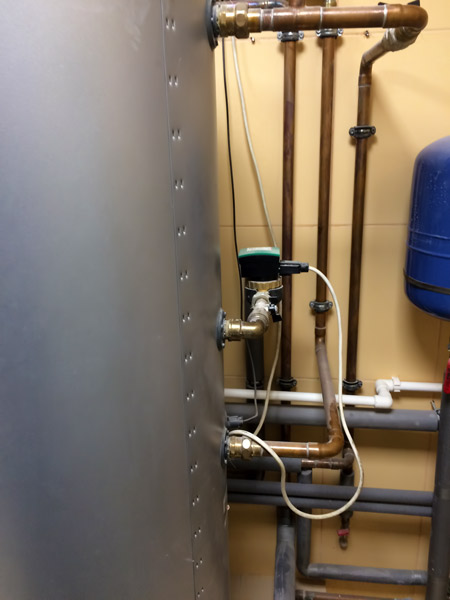

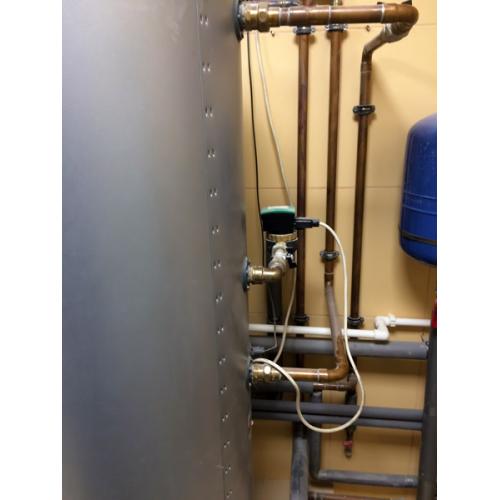

- Бойлер косвенного нагрева Eldom 200л с 1-м теплообменником – с электротэном 3 кВт, внешним терморегулятором и индикатором температуры, страна производитель Болгария;

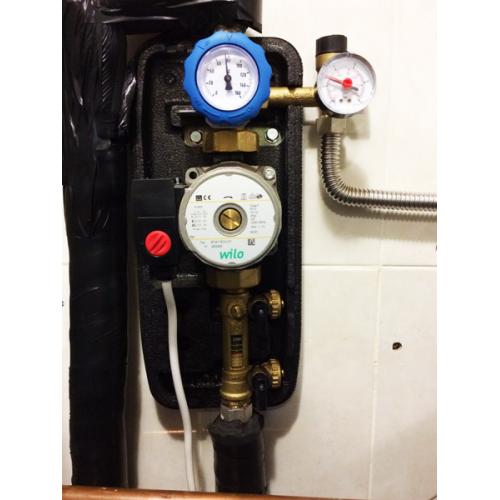

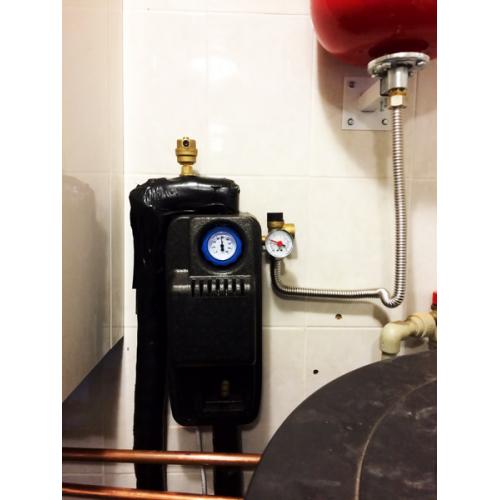

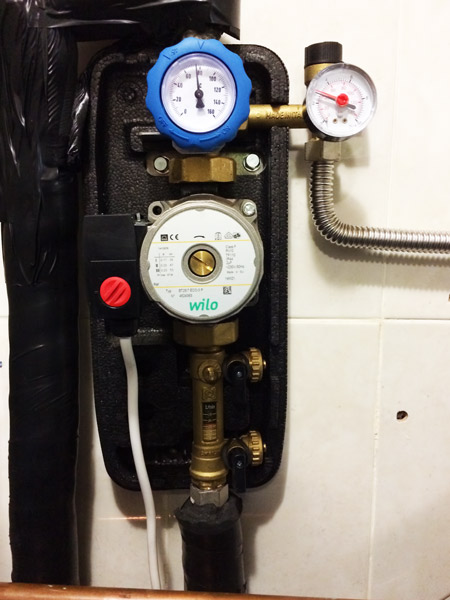

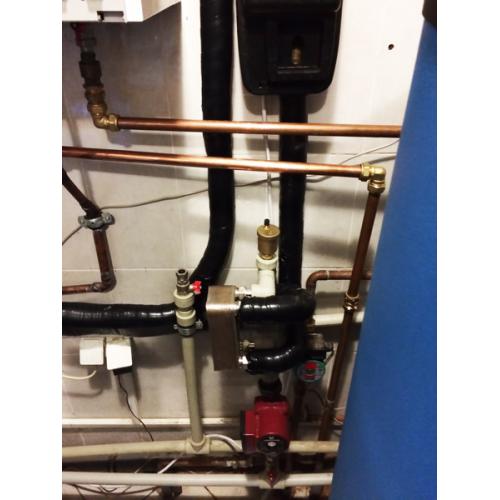

- Насосная станция Wilo Star ST 25/6 Eco – обеспечивает передачу тепла с солнечного коллектора в бойлер, путём циркуляции жидкости в гелиоконтуре, страна производитель Италия;
- Теплоноситель Solar 30 – 40 литров, жидкость пропиленгликоль, рабочая температура от -30 до +150 °C;

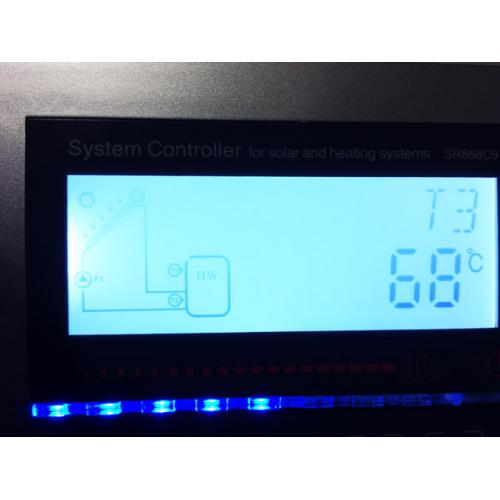

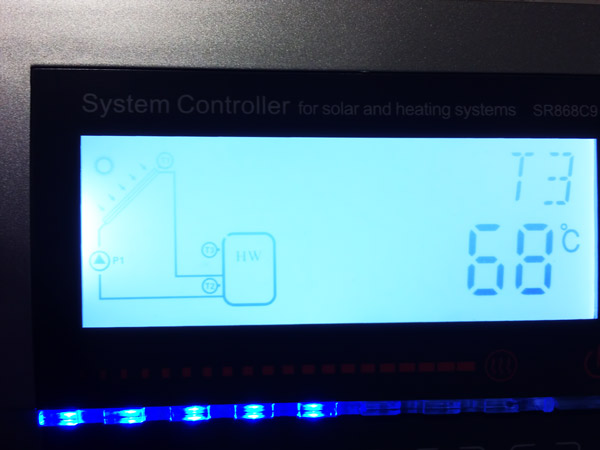

- Контроллер для гелиосистем СК868C9 – центр управления системы, включает / выключает насосную станцию, в случае необходимости электротэн, не допускает перегрева системы;

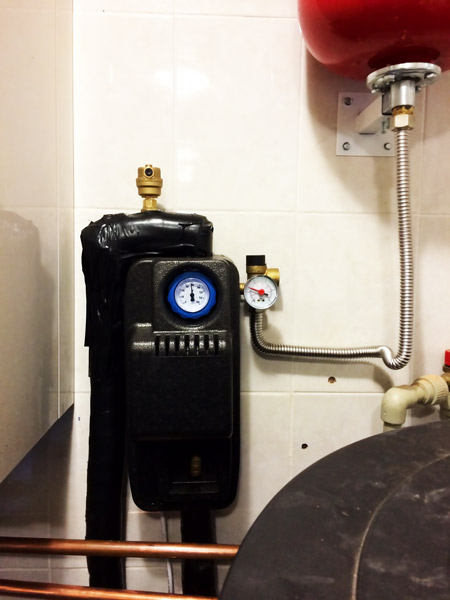

- Расширительный бак Zimlet 18л – компенсирует температурное расширение теплоносителя;
- Двойной трубопровод Nanoflex DN 16 – 12 метров, диаметр ½", двойной теплоизолированный трубопровод из нержавеющей стали в плотном резиновом кожухе с проводом под датчик температуры ;

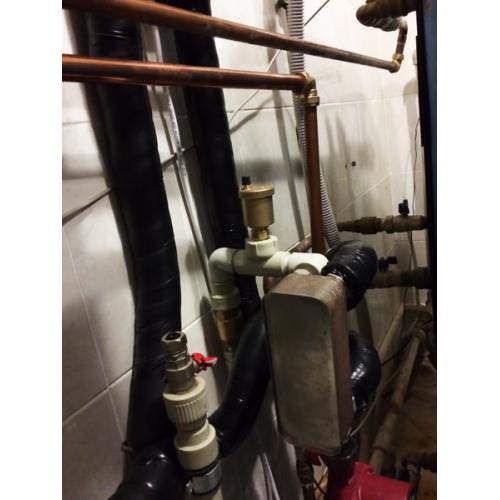

- Фитинги – автоматический воздухоотводчик, кран отсекатель, кран шаровой, кран шаровой американка, гайки, полукольца, паранитовые прокладки, фитинг угловой, тройник, ниппели.
