Система горячего водоснабжения на вакуумном гелиоколлекторе



Основным нагревающим элементом системы является вакуумный солнечный коллектор, который подогревает бак. Резервный нагрев осуществляет ТЭН мощностью 3 кВт*ч.

Работа гелиосистемы:

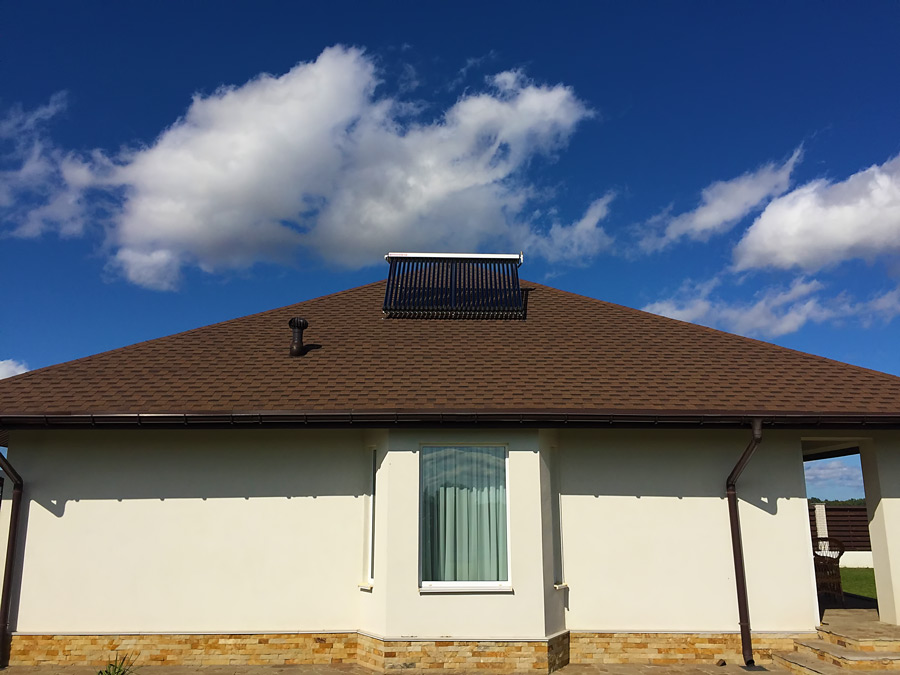

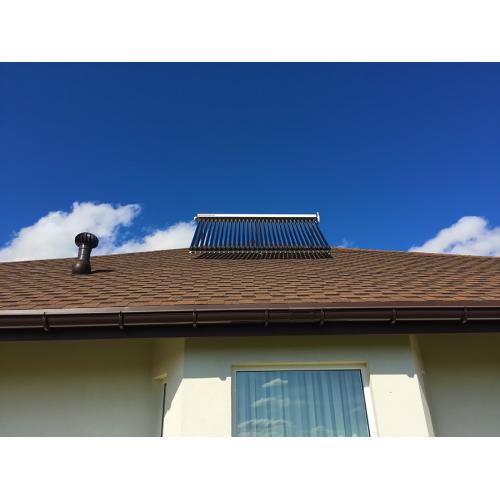

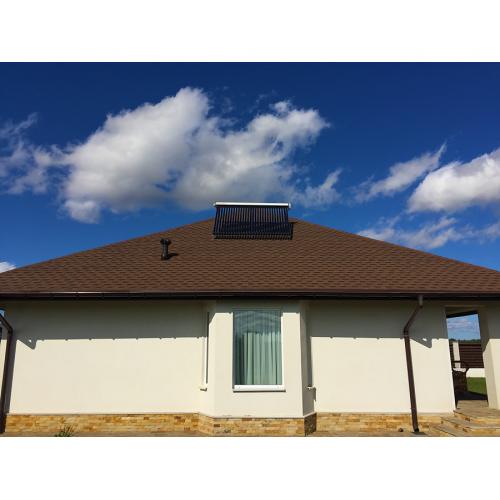

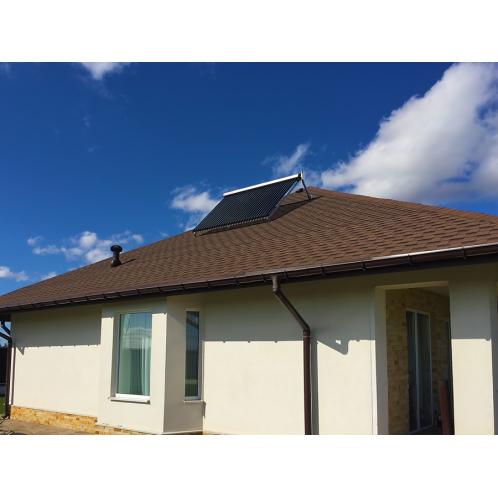

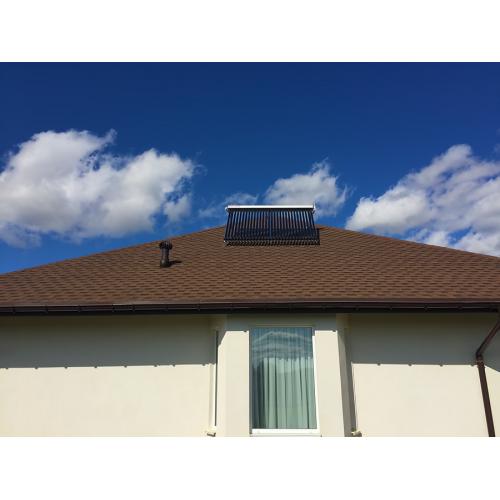

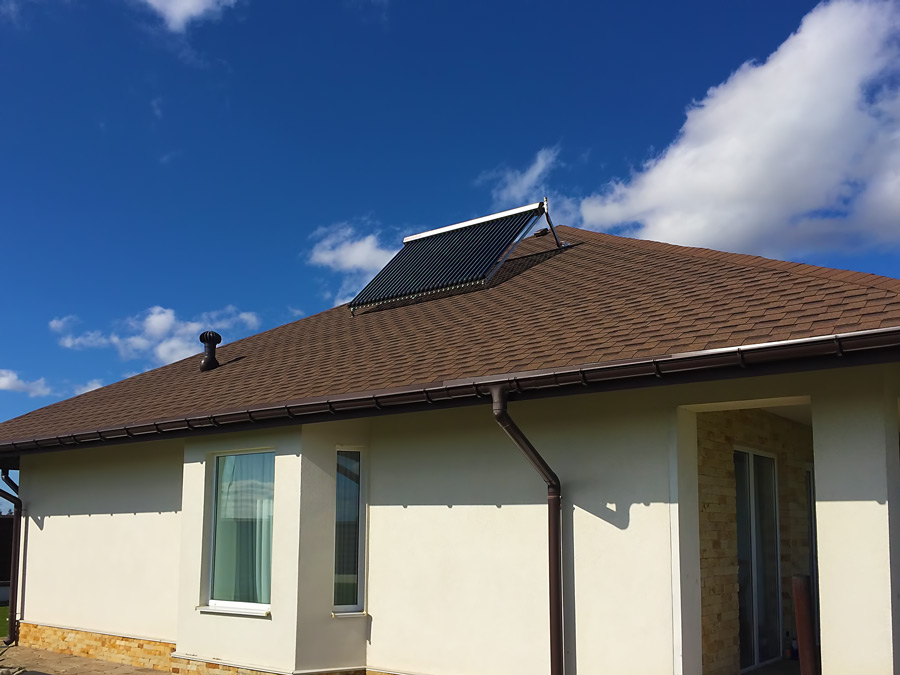

В системе ГВС установлен 200 литровый бак с одним теплообменником под гелиоконтур, на который подключена система с солнечным коллектором на 30 вакуумных трубок. Задача солнечного коллектора - ежедневно стремиться нагреть бак до 65ºС. Если температура в баке падает ниже 40ºС, то контроллер включает ТЭН и догревает воду до 42ºС. В итоге, на выходе из бака всегда горячая вода, при минимальных затратах электроэнергии.

В системе запрограмирована временная рециркуляция горячей воды, индивидуально под потребителя: с 6:00 до 8:00 и с 18:00 до 21:00. 3 минуты работает, 15 минут ожидает.


Комплектация системы:

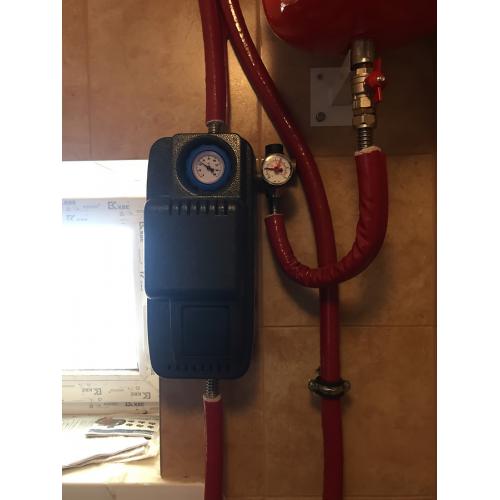

  • Насосная станция Wilo Star ST 25/7 Eco  – обеспечивает передачу тепла с солнечного коллектора в бойлер, путём циркуляции жидкости в гелиоконтуре, страна производитель Италия;

  • Теплоноситель Solar 30 – 30 литров, жидкость пропиленгликоль, рабочая температура от -30 до +150 °C;

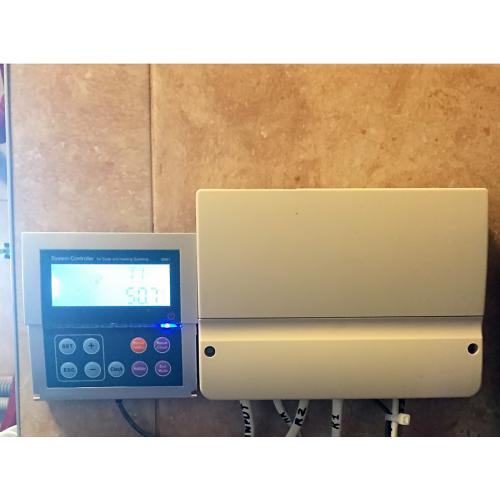

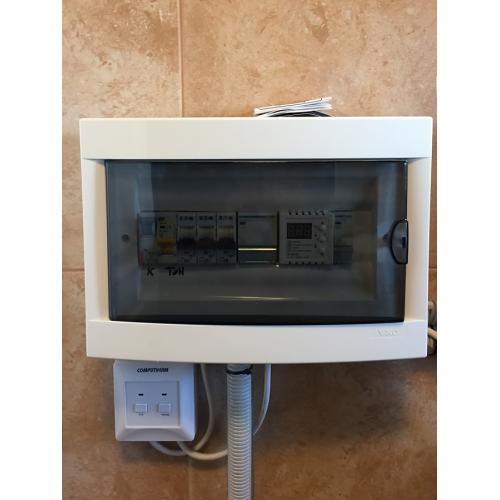

  • Контролер управления системой SR91 – центр управления системы, включает / выключает насосную станцию, в случае необходимости ТЭН, управляет рециркуляцией, не допускает перегрева системы;

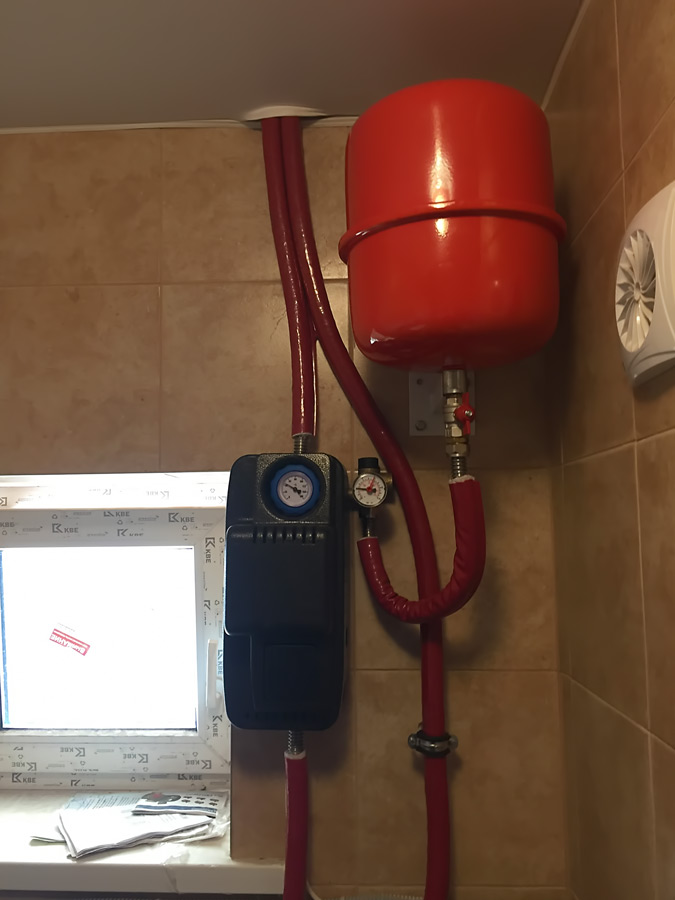

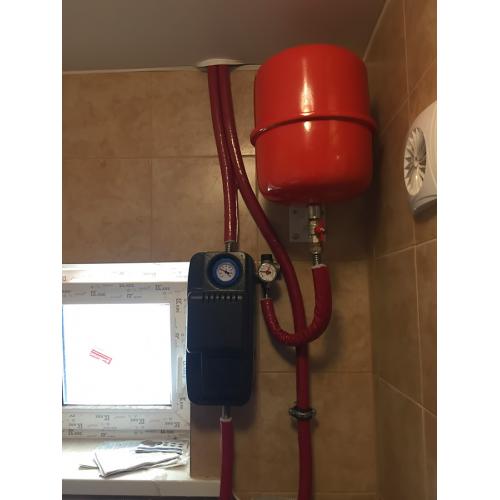

  • Расширительный бак Zimlet 18л – компенсирует  температурное  расширение теплоносителя;

  • Двойной трубопровод Nanoflex DN 16 – 23 метра, диаметр ¾", двойной теплоизолированный трубопровод из нержавеющей стали в плотном резиновом кожухе с проводом под датчик температуры;

  • Фитинги – трехходовой клапан, автоматический воздухоотводчик, кран отсекатель, кран шаровой, кран шаровой американка, гайки, полукольца, паранитовые прокладки, фитинг угловой, тройник, ниппели.
