Система горячего водоснабжения и отопления с использованием вакуумных коллекторов
Система работает, для сезонного горячего водоснабжения семьи из 4-х человек, а в отопительный сезон – как источник автономной теплоты в контуре низкотемпературного отопления. С начала весны до конца осени, данная вакуумная гелиосистема ежедневно нагревает 200 литровый бойлер до 55-60 ºС, что обеспечивает более 400 литров тёплой воды с температурой около 37 ºС для повседневного домашнего использования.
Зимой вся теплота с вакуумного коллектора сбрасывается в контур системы отопления, в пасмурную погоду температура дома и отопительного контура не опускается ниже 10 ºС, в солнечные дни прогревается до 15-17 ºС. Наличие бесперебойной системы с солнечными батареями, делает дом полностью автономным, исключая любые риски замерзания системы отопления и дома в целом, вне зависимости от наличия внешней электросети или подачи газа.
В зимний период в доме проживают лишь несколько дней в неделю, и соответсвенно потребление горячей воды в зимние месяцы также периодично, а догрев систем ГВС и отопления осуществляется газовым котлом или электротэном.
Комплектация системы:

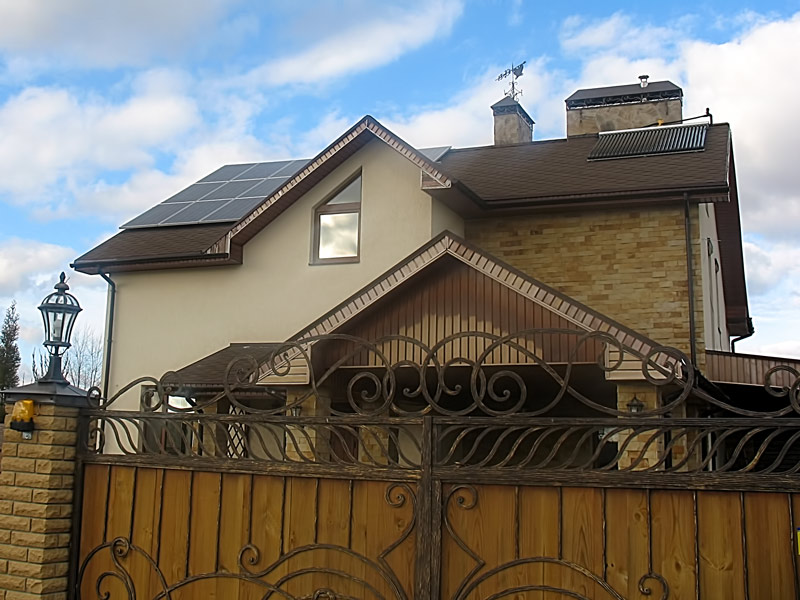

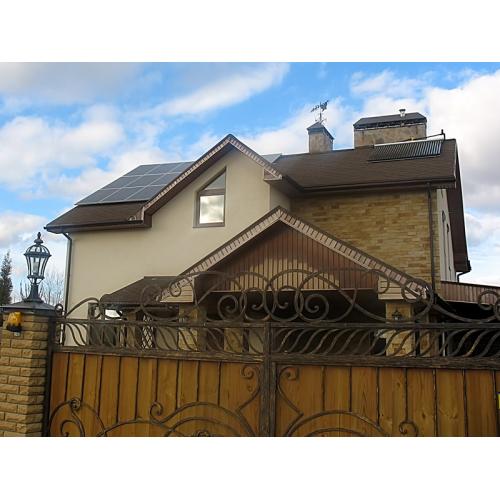

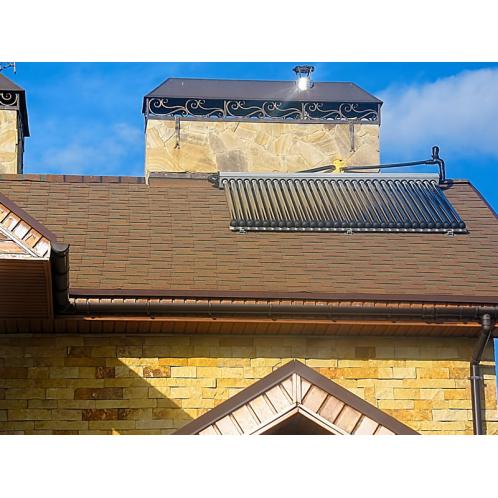

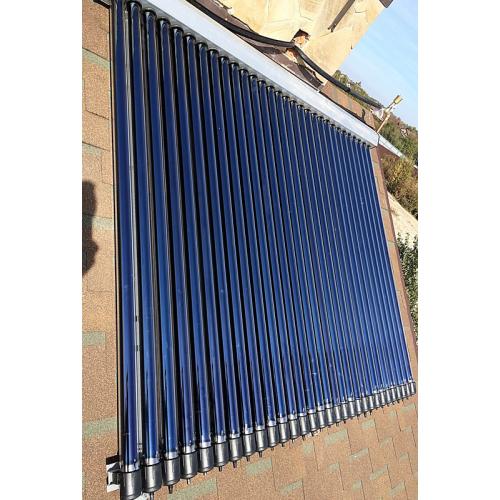

- Вакуумный солнечный коллектор Altek SC-LH3-30 – 30 вакуумных трубок, нагревают более 200 литров воды за день;

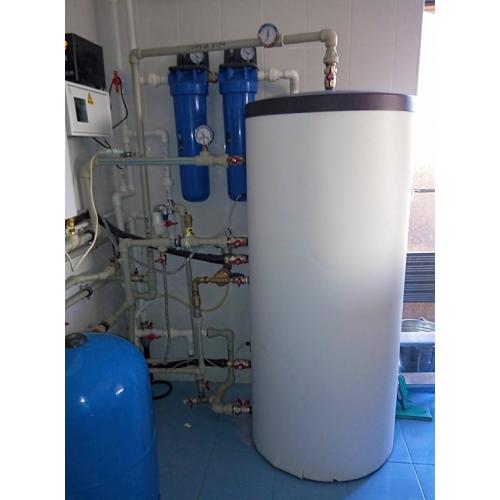

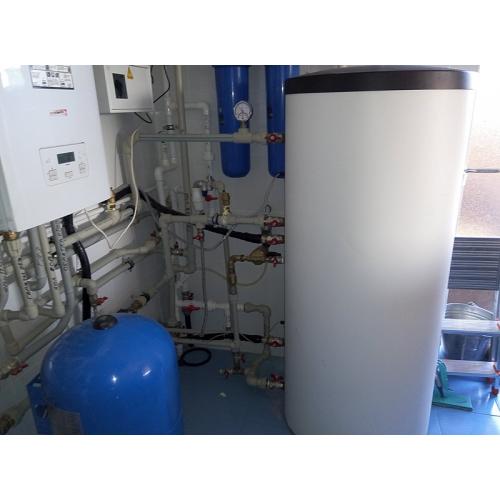

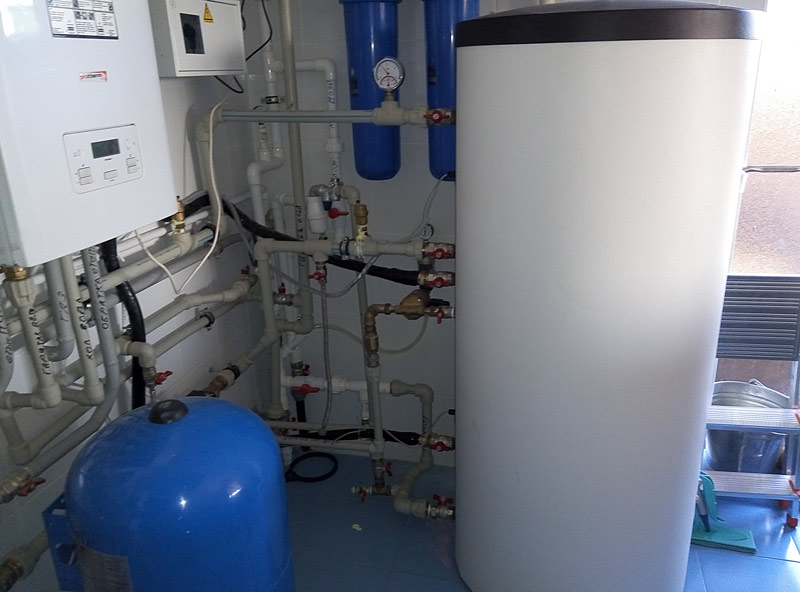

- Бойлер косвенного нагрева Eldom 200л с 1-м теплообменником – с электротэном 3 кВт, внешним терморегулятором и индикатором температуры, страна производитель Болгария;

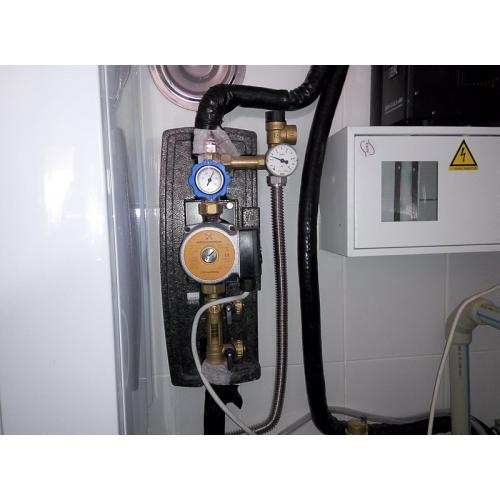

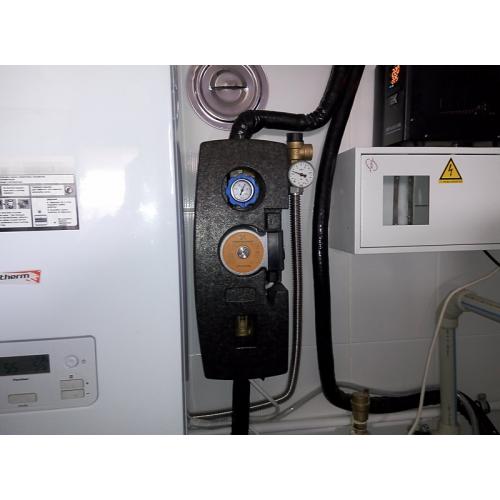

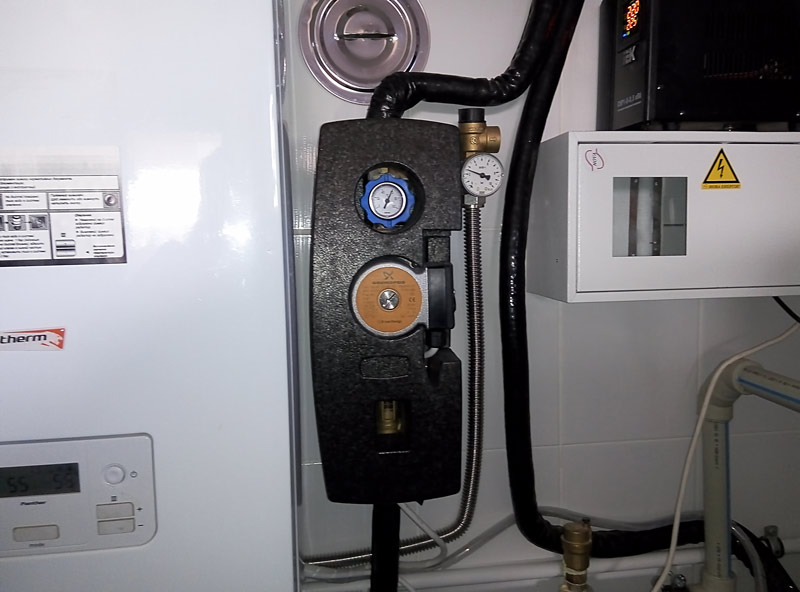

- Насосная станция Wilo Star ST 25/6 Eco – обеспечивает передачу тепла с солнечного коллектора в бойлер, путём циркуляции жидкости в гелиоконтуре, страна производитель Италия;
- Теплоноситель Solar 30 – 30 литров, жидкость пропиленглюколь, рабочая температура от -30 до +150 °C;

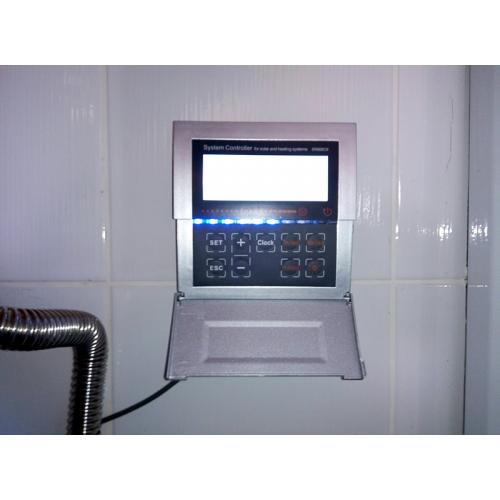

- Контроллер для гелиосистем СК868C8 – центр управления системы, включает / выключает насосную станцию, в случае необходимости электротэн, не допускает перегрева системы;

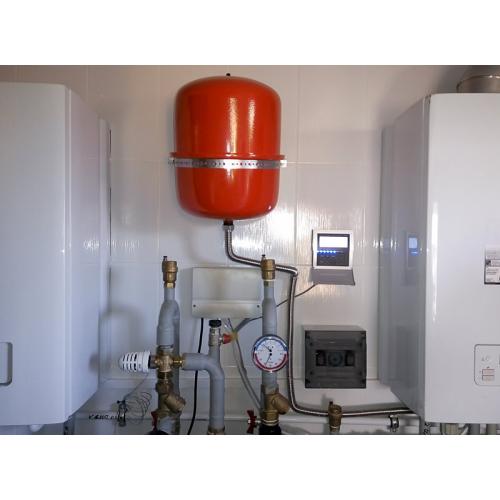

- Расширительный бак Zimlet 18л – компенсирует температурное расширение теплоносителя;
- Двойной трубопровод Nanoflex DN 16 – 12 метров, диаметр ½", двойной теплоизолированный трубопровод из нержавеющей стали в плотном резиновом кожухе с проводом под датчик температуры ;
- Фитинги – автоматический воздухоотводчик, кран отсекатель, кран шаровой, кран шаровой американка, гайки, полукольца, паранитовые прокладки, фитинг угловой, тройник, ниппели.
Достоинства гелиосистемы:
- 200 литров горячей воды ежедневно;
- автономная поддержка отопления;
- значительная экономия по газу и электроэнергии.
