Система горячего водоснабжения и поддержки отопления на вакуумных коллекторах

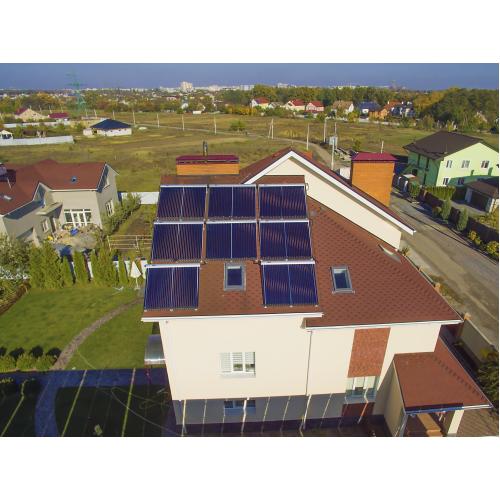

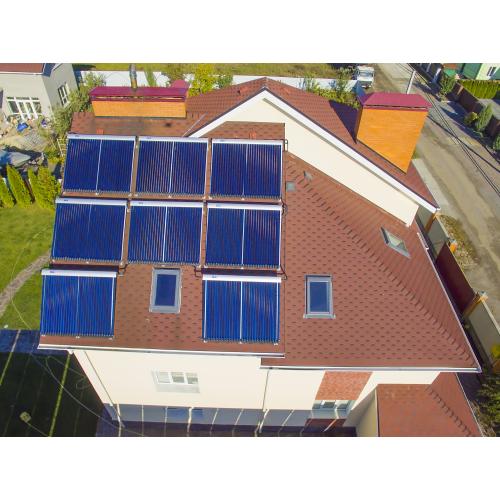

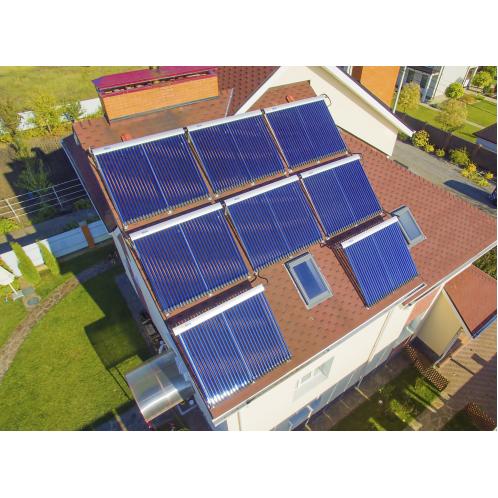

Система состоит из шести вакуумных гелиоколлекторов, обеспечивает круглогодичное горячее водоснабжение (ГВС) и поддержку отопления.

Работа гелиосистемы:

В летний период, в 300 литровом баке для ГВС вакуумными колекторами поддерживается температура на уровне 65 °C, все излишки тепла сбрасываются в буферный бак системы отопления. В случае излишков тепла и в ГВС, и в буферном баке, идёт сброс на тёплые полы, а именно нежилую зону 1 этажа. 3 коллектора на лето закрываются роллетами.

Зимой, в баке ГВС температура поддерживается на уровне 40 °C, все излишки выработки теплоты идут на 500 литровый буферный бак отопления. Отопление изначально было сделано паралельной системой: 50 кВт газовый котёл и 30 кВт твердотопливный котёл без буферной ёмкости. Газовый котёл стоял после твердотоплевного и подогревал подачу до выставленной температуры. Теперь отопительная система работает следующим образом: с гелиосистемы идёт сброс тепла в буферный бак, твердотопливный котёл подвязан к буферной ёмкости, при работе нагрев бака происходит со свободной циркуляцией теплоносителя, подача на отопление идёт через газовый котёл, при недостаточной температуре догревает.

Экономический эффект:

До установки гелиосистемы, обеспечение дома горячей водой происходило от электронагревателя, со средним потреблением 1500 кВт/ч в месяц. После внедрения гелиосистемы, бак ГВС подогревался ТЭНом 3-4 раза зимой, среднее потребление электроэнергии ~ 50 кВт·ч.

Потребления газа за отопительный сезон 2014-2015 года 7200 кум.м. В сентябре 2015г. газовый котёл не включался, а потребление газа за 2015-2016 год составило 1200 куб.м.

Показатель потребления газа по сравнению с прошлыми отопительными сезонами, уменьшен в пять раз.


Комплектация системы:

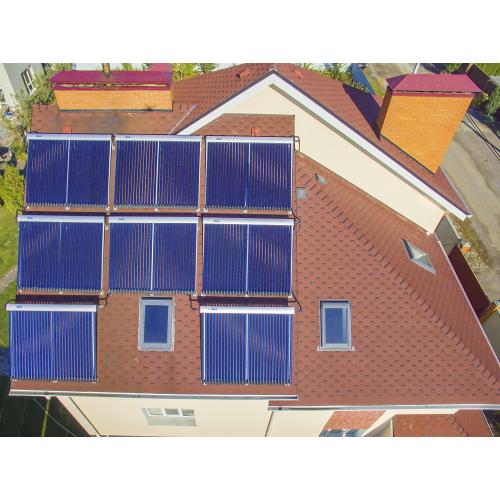

  • Вакуумный солнечный коллектор Altek SC-LH3-30 – 6 шт. по 30 вакуумных трубок;

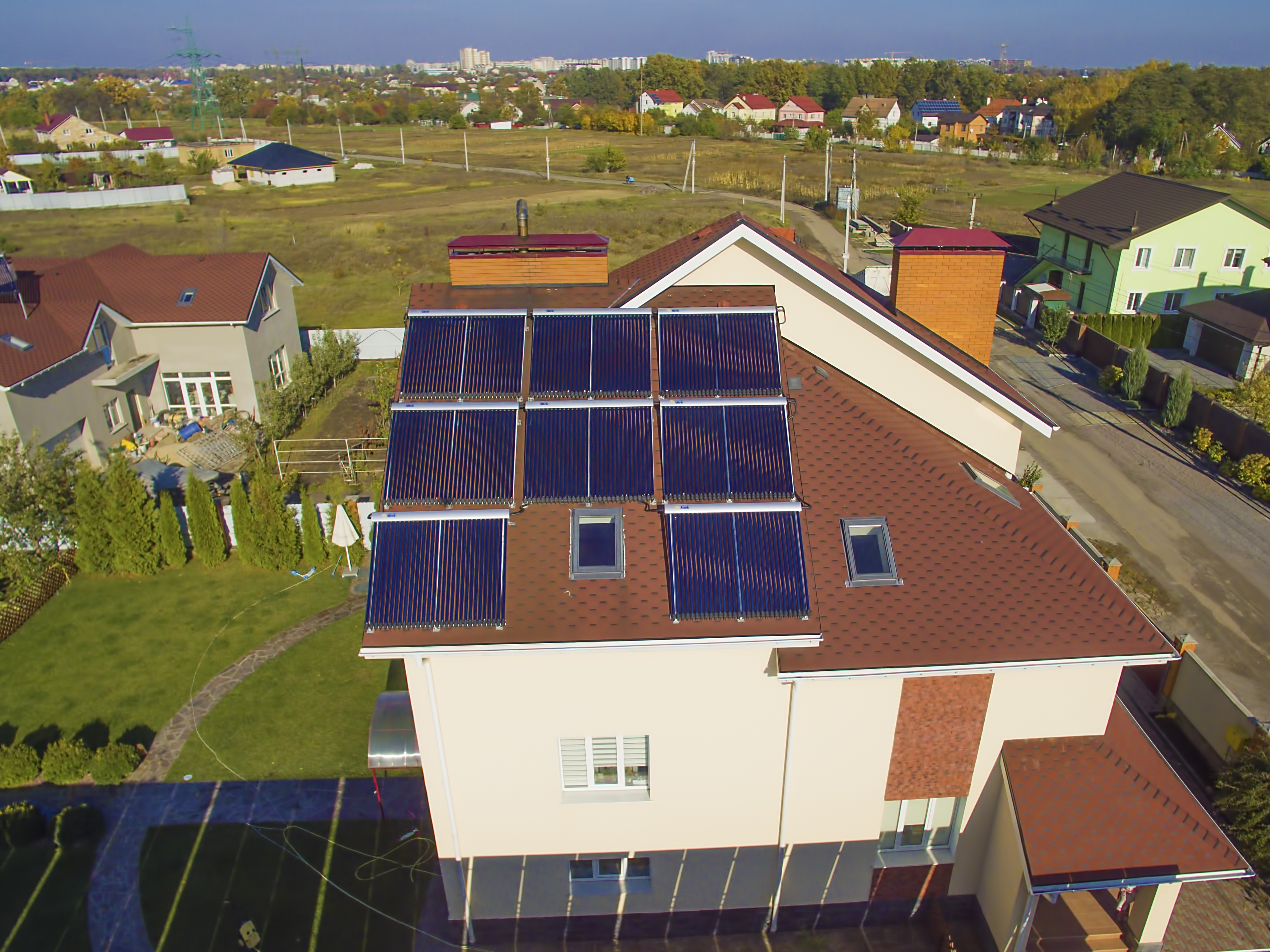

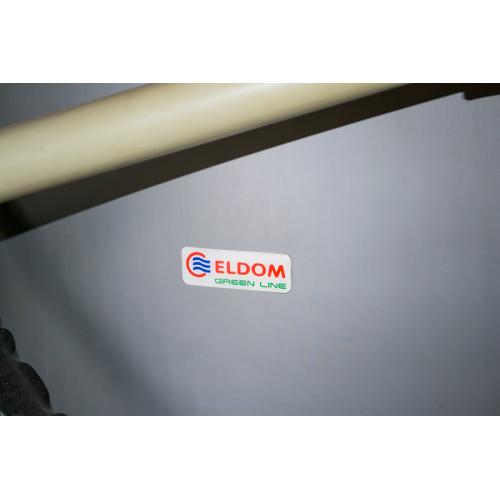

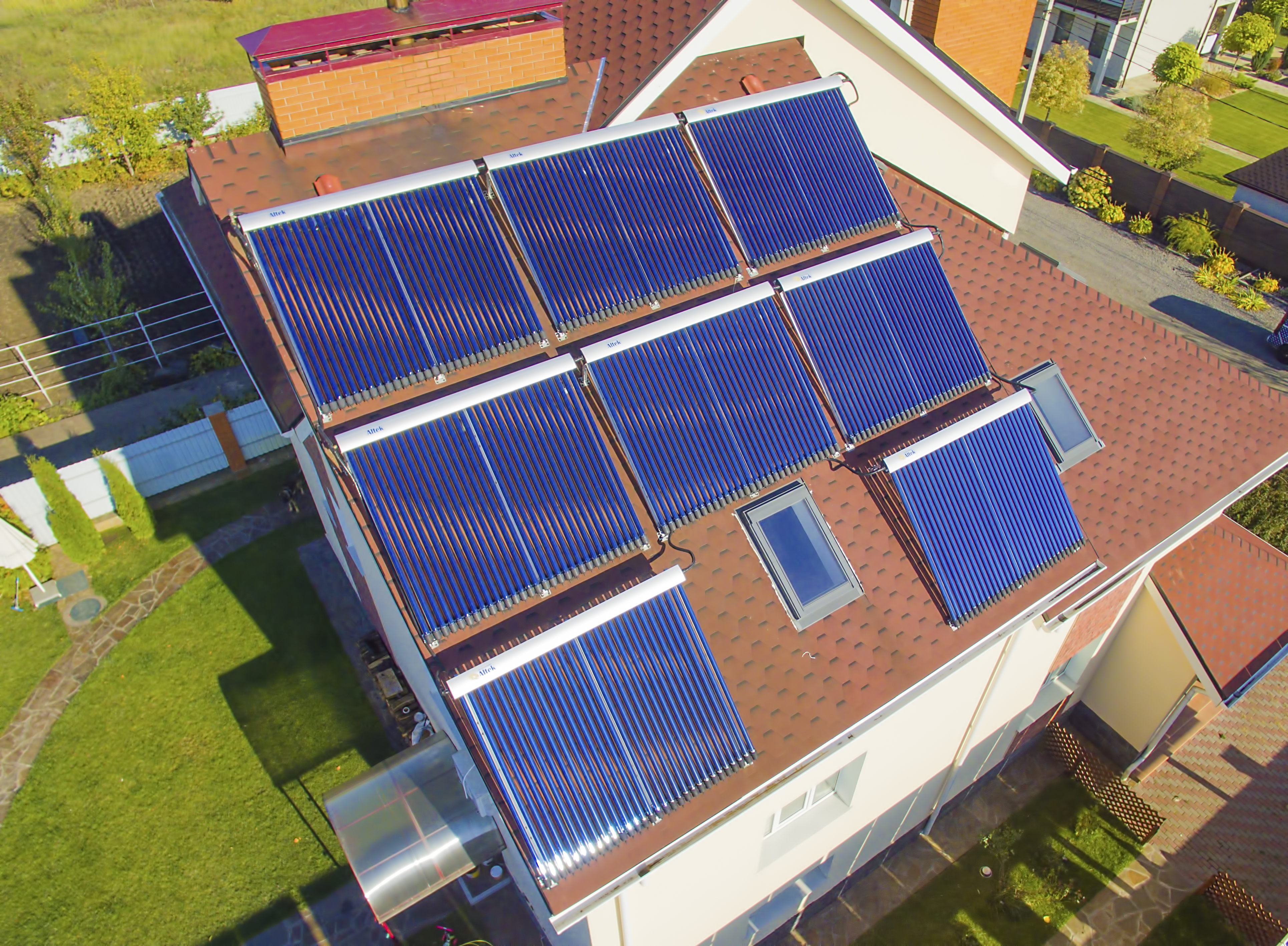

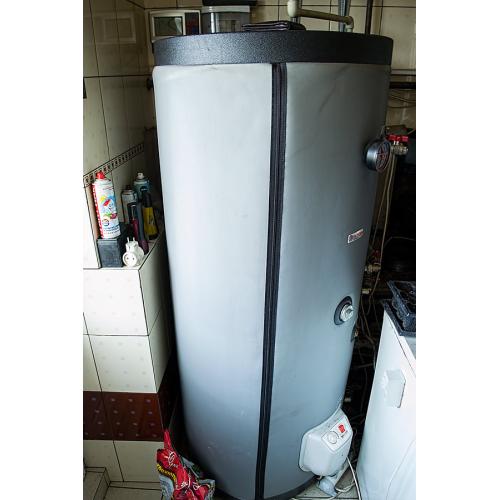

  • Бойлер косвенного нагрева Eldom Green Line 72282SP– встроенный ТЭН мощностью 3 кВт, внешним терморегулятором и индикатором температуры, страна производитель Болгария;

  • Буферный бак Eldom 500 л;

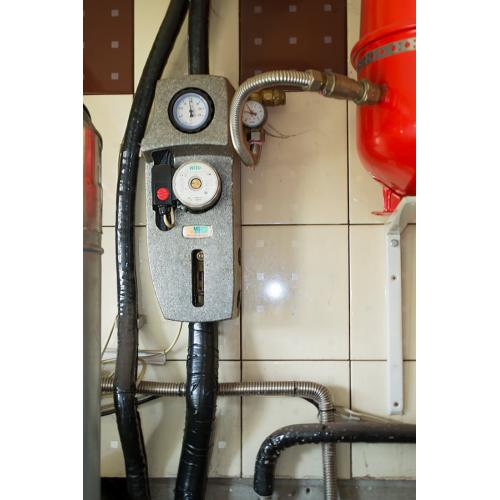

  • Насосная станция Wilo Star ST 25/7  – обеспечивает передачу тепла с солнечного коллектора в бойлер, путём циркуляции жидкости в гелиоконтуре, страна производитель Италия;

  • Теплоноситель Solar 30 – 30 литров, жидкость пропиленгликоль, рабочая температура от -30 до +150 °C;

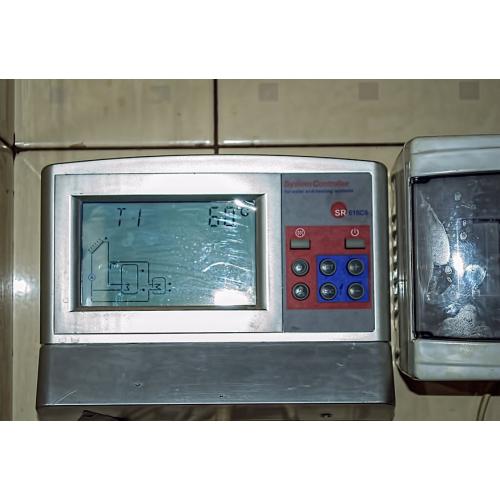

  • Контроллер для гелиосистем СК618С6 – центр управления системы, включает / выключает насосную станцию, в случае необходимости ТЭН, не допускает перегрева системы;

  • Расширительный бак Zimlet 18л – компенсирует  температурное  расширение теплоносителя;

  • Двойной трубопровод Nanoflex DN 16 – 3 метров, диаметр ½", двойной теплоизолированный трубопровод из нержавеющей стали в плотном резиновом кожухе с проводом под датчик температуры;

  • Двойной трубопровод Nanoflex DN 20 – 12 метров, диаметр ¾", двойной теплоизолированный трубопровод из нержавеющей стали в плотном резиновом кожухе с проводом под датчик температуры;

  • Фитинги – автоматический воздухоотводчик, кран отсекатель, кран шаровой, кран шаровой американка, гайки, полукольца, паранитовые прокладки, фитинг угловой, тройник, ниппели.
