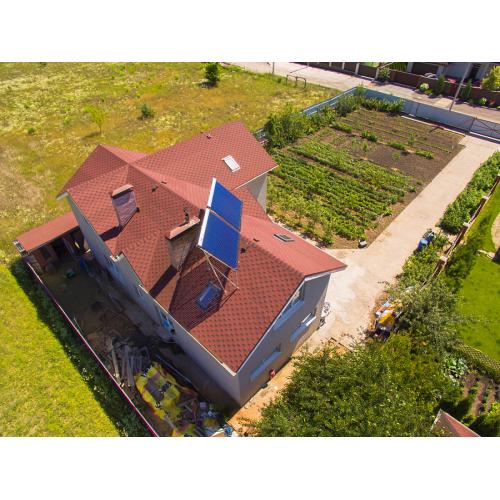

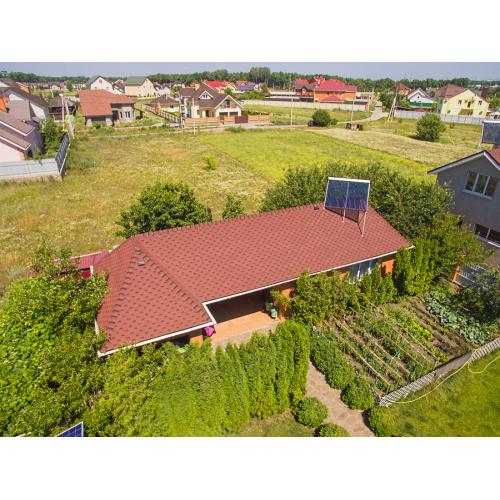

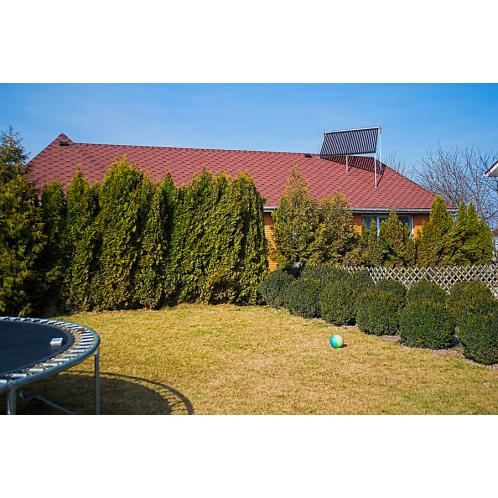

Система горячего водоснабжения на 200 литров на вакуумных коллекторах
Система состоит из одного вакуумного гелиоколлектора, расчитана на обеспечение круглогодичного горячего водоснабжения (ГВС).
Работа гелиосистемы:
В системе использован 200 литровый бак под ГВС с двумя теплообменниками, один теплообменник использован под гелиоконтур, второй - под контур отопления.
Нормальный режим работы гелиосистемы – обеспечение ГВС и сброс излишков теплоты на теплые полы. При отсутствии съёма горячей воды на бытовые нужды, вся
выработка системы направляется на сброс тепла в тёплые полы (20м²).
Экономический эффект:
Значительное уменьшение потребления электроэнергии на нагрев воды:
- летний период - 100% замещение;
- весенне-осенний – до 80%;
- зимний – до 35%;
Комплектация системы:
-

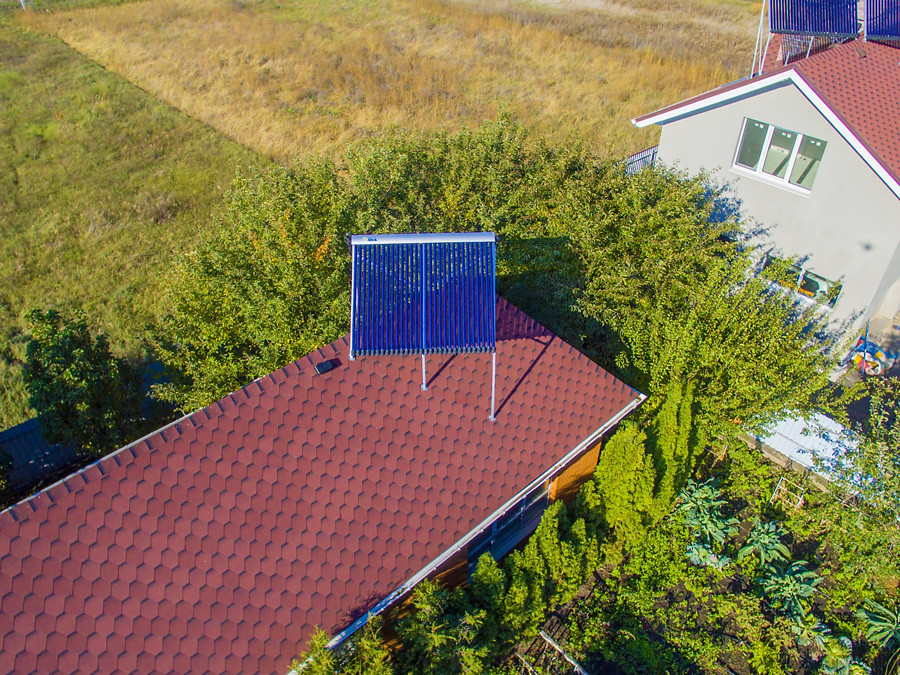

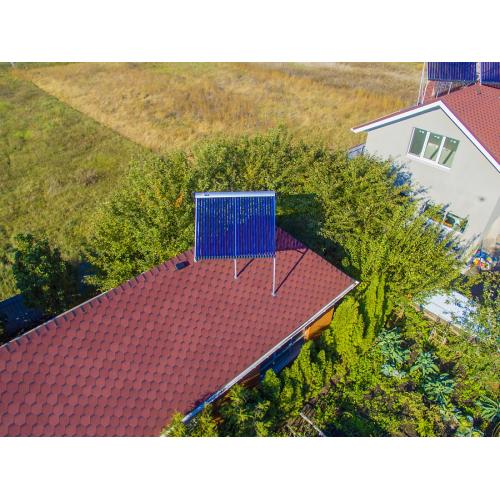

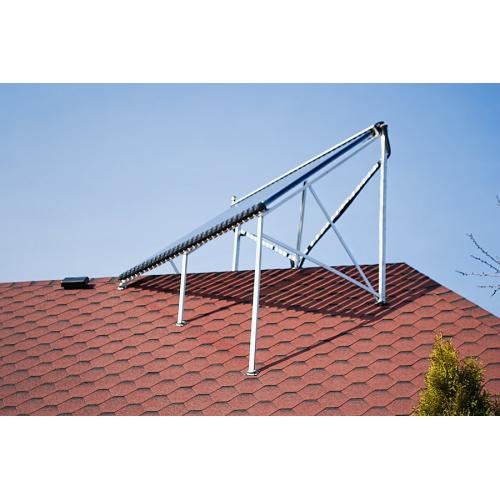

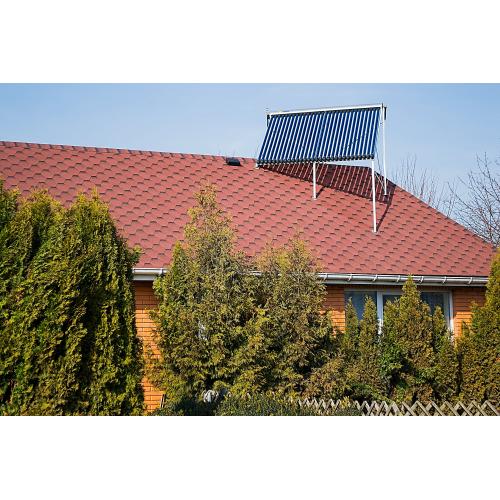

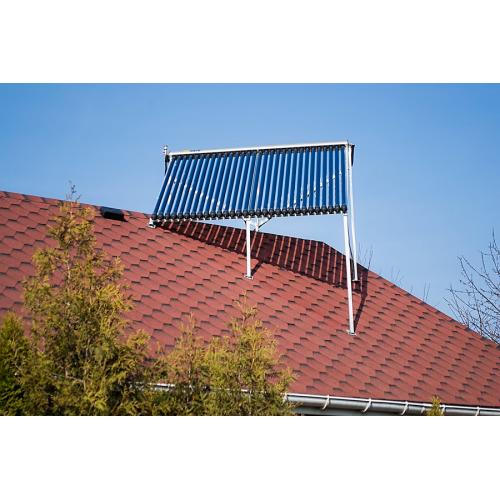

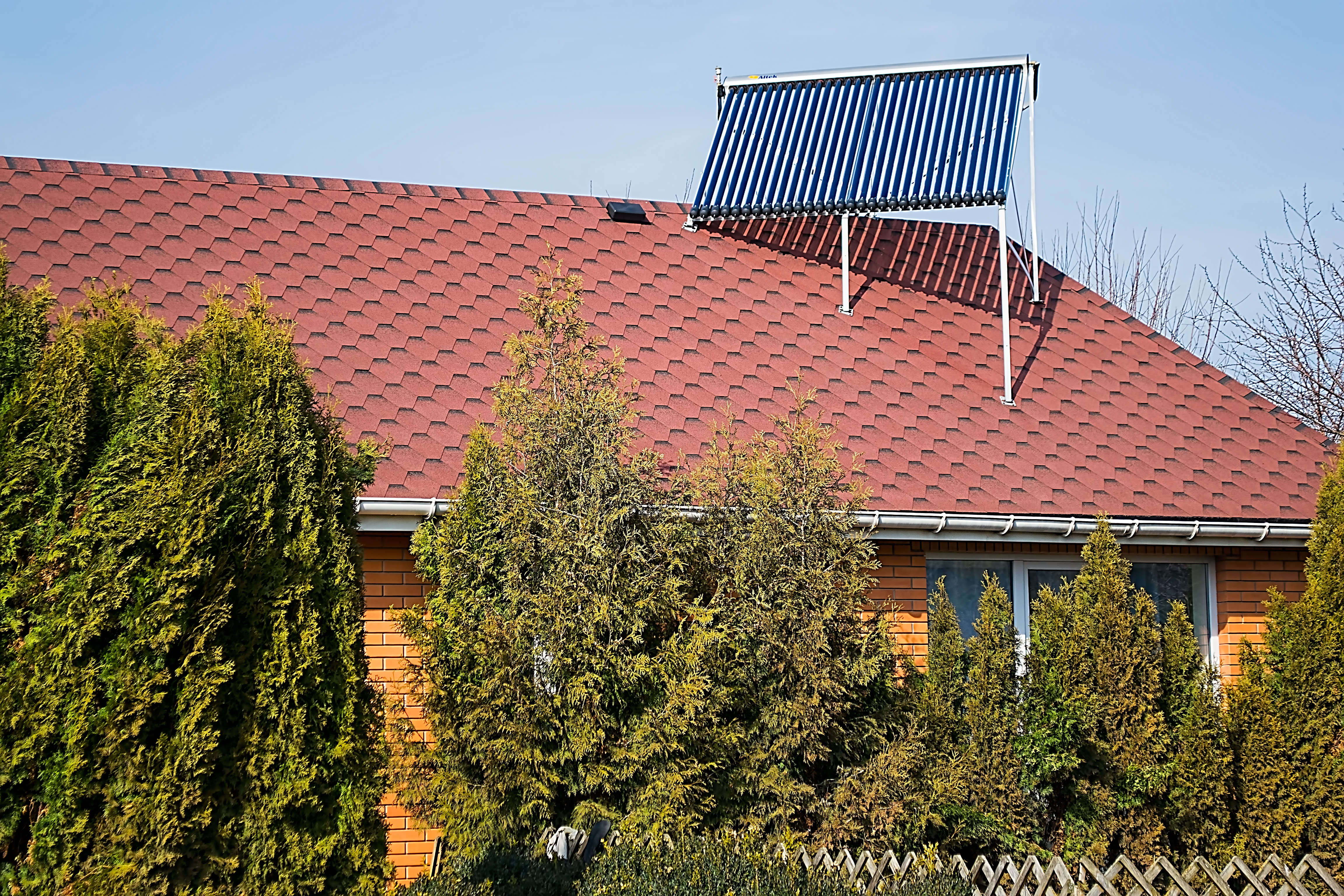

Вакуумный солнечный коллектор Altek SC-LH3-30 – один на 30 вакуумных трубок;
-
Бойлер косвенного нагрева Eldom 200л с 2-м теплообменником – встроенный ТЭН на 3 кВт, внешний терморегулятор и индикатор температуры, страна производитель Болгария;
-
Насосная станция Wilo Star ST 25/6 Eco – обеспечивает передачу тепла с солнечного коллектора в бойлер, путём циркуляции жидкости в гелиоконтуре, страна производитель Италия;
-
Теплоноситель Solar 30 – 30 литров, жидкость пропиленгликоль, рабочая температура от -30 до +150 °C;
-

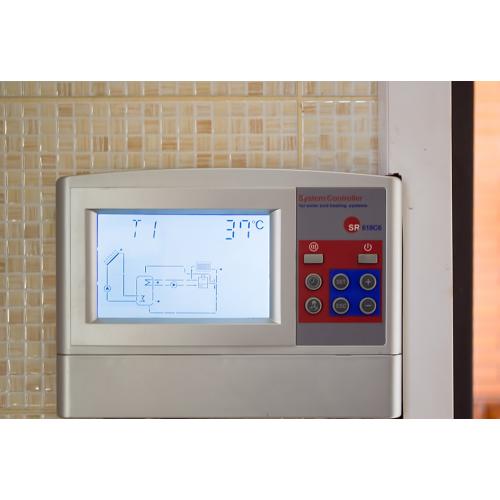

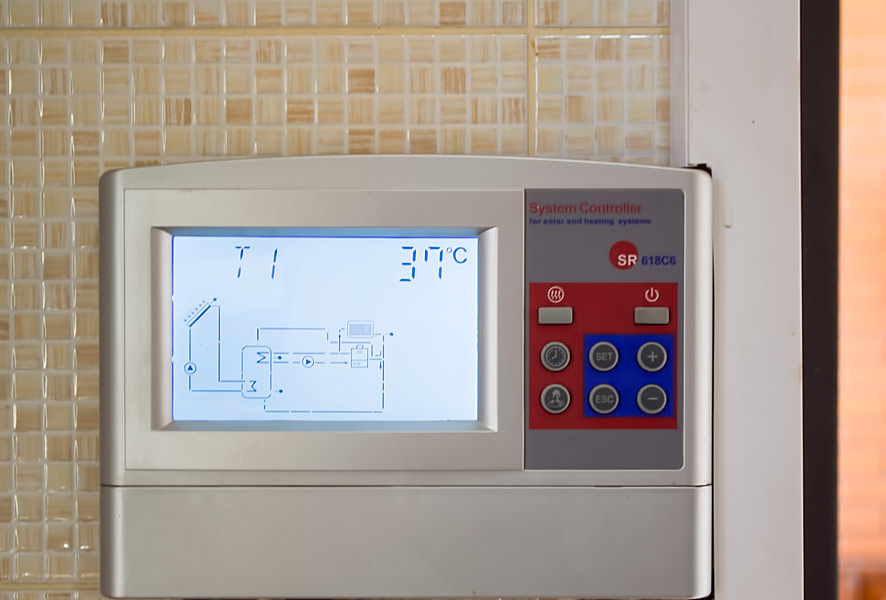

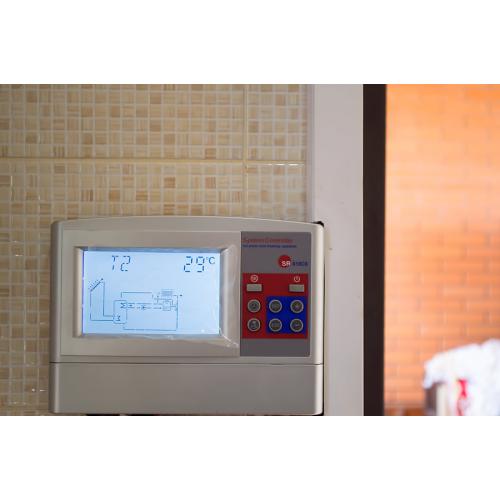

Контроллер для гелиосистем СК868C8 – центр управления системы, включает / выключает насосную станцию, в случае необходимости ТЭН, не допускает перегрева системы;
-
Расширительный бак Zimlet 18л – компенсирует температурное расширение теплоносителя;
-
Двойной трубопровод Nanoflex DN 16 – 5 метров, диаметр ½", двойной теплоизолированный трубопровод из нержавеющей стали в плотном резиновом кожухе с проводом под датчик температуры ;
-
Фитинги – автоматический воздухоотводчик, кран отсекатель, кран шаровой, кран шаровой американка, гайки, полукольца, паранитовые прокладки, фитинг угловой, тройник, ниппели.
