Система горячего водоснабжения и поддержки отопления на вакуумных гелиоколлекторах + СЕС 20 кВт



Мы продолжаем знакомить вас с возможностями альтернативной энергетики на юге Украины. В этот раз мы приглашаем вас в отель «Фиеста», где останавливаются те, кто приехал полюбоваться на Аккерманскую крепость, изучить секреты виноделия в центре культуры вина «Шабо», а заодно и продегустировать его продукцию.

Впрочем, сейчас не об этом, солнце в Белгород-Днестровском районе обеспечивает гостей отеля горячей водой и электроэнергией. И все это благодаря инженерному решению компании Solar Tech, о котором пойдет речь в нашем обзоре.

Изначально мы установили гелиосистему для горячего водоснабжения и отопления двух корпусов отеля. Она состоит из пяти вакуумных гелиоколлекторов, а также двух эмалированных баков объемом 500 литров каждый. Для нагрева воды в емкостях установлены нагревательные элементы мощностью 6 кВт и 3 кВт. Это позволяет поддерживать нужную температуру в ночное время и при облачной погоде. К резервуарам подведен контур от твердотопливного котла, который работает зимой.

Благодаря электронике, система варьирует нагрузку на различные элементы. Например, в период низкого спроса она работает в режиме приоритета отопления. А вот когда в отеле много гостей, нагревается, в первую очередь, бак для горячей воды, а температурные излишки сбрасываются на бак отопления.

А теперь несколько слов об электростанции. Для установки солнечных модулей общей мощностью 25 кВт мы задействовали крыши двух корпусов отеля. Модули подключены к инвертору мощностью 20 кВт. Это практически полностью покрывает потребность объекта в солнечные дни и заметно уменьшает расходы на электроэнергию.


Комплектация гелиосистемы:
  • Вакуумный солнечный коллектор Altek SC-LH3-30 - 5 шт. по 30 вакуумных трубок;
  • Крепления для гелиоколлекторов
  • Напольный комбинированный бак косвенного нагрева Werden - 1шт. 500л, 1 теплообменник из нержавеющей стали, эмалированный бак, теплоизоляция;
  • Напольный комбинированный бак косвенного нагрева Werden - 1шт. 500л, 2 теплообменника из нержавеющей стали, эмалированный бак, теплоизоляция;
  • Насосная станция Wilo Star ST 25/7 - обеспечивает передачу тепла из солнечного коллектора в бойлер, путем циркуляции жидкости в контуре рассола, страна производителя Италия;
  • Теплоноситель Solar 30 - 80 литров, жидкость пропиленгликоль, рабочая температура от -30 до +150 ° C;
  • Контроллер для гелиосистем SR728C1 - центр управления системы, включает / выключает насосную станцию, в случае необходимости ТЭН, не допускает перегрева системы;
  • Расширительный бак Zimlet 50 л - компенсирует температурное расширение теплоносителя
  • Двойной трубопровод Nanoflex DN 20 - двойной теплоизолированный трубопровод из нержавеющей стали в плотном резиновом кожухе с проводом под датчик температуры;
  • Фитинги - автоматическое отвода воздуха, кран отсекатель, кран шаровый, кран шаровый американка, гайки, полукольца, паранитовые прокладки, фитинг угловой, тройник, ниппели;
  • ТЭН 3 кВт - 1 шт .;
  • ТЭН 6 кВт - 1 шт.

Комплектация солнечной электростанции:
  • Солнечная панель Risen RSM120-6-395M  – 65 шт, номинальная мощность 395 Вт, монокристалл, класс "A";
  • Сетевой инвертор Afore BNT010KTL – 1шт., номинальная мощность 10 кВт, 2 MPPT трекера, страна производитель Китай;
  • Сетевой инвертор Afore BNT020KTL -1шт. номинальная мощность 20 кВт, 2MPPT трекера, страна производитель Китай;
  • Конструкция из анодированного алюминия для крепления солнечных панелей;
  • Соединители МС4 и кабель для коммутации солнечных панелей;
  • Силовой кабель;
  • Система защитной автоматики;

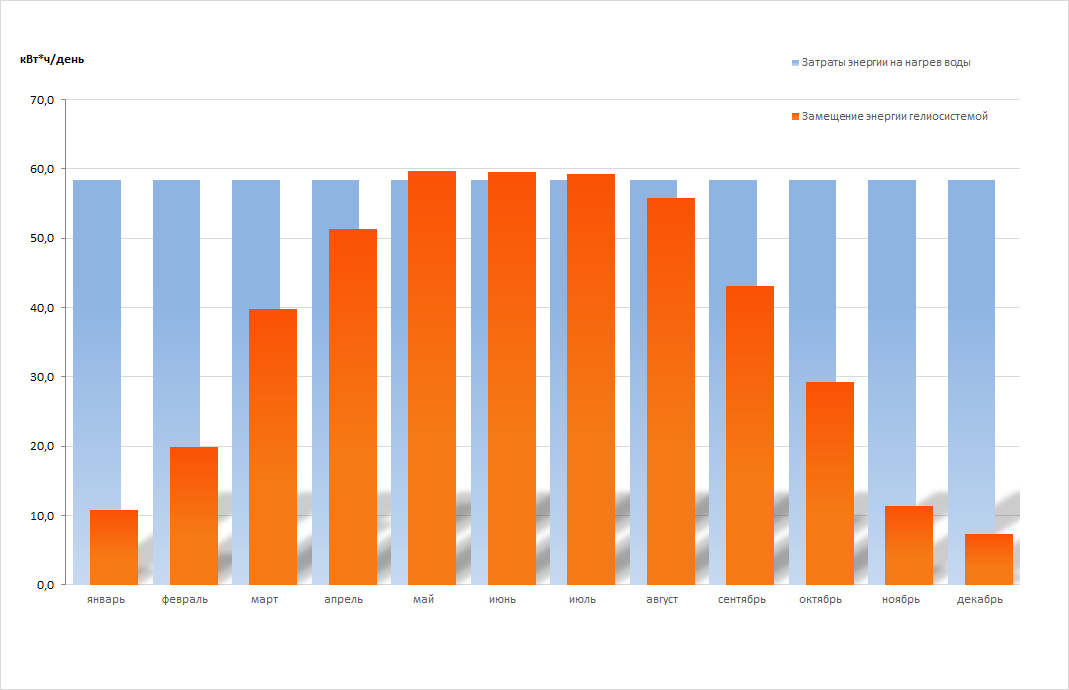

Производительность гелиосистемы при работе на два бака общим объёмом 1000л.:

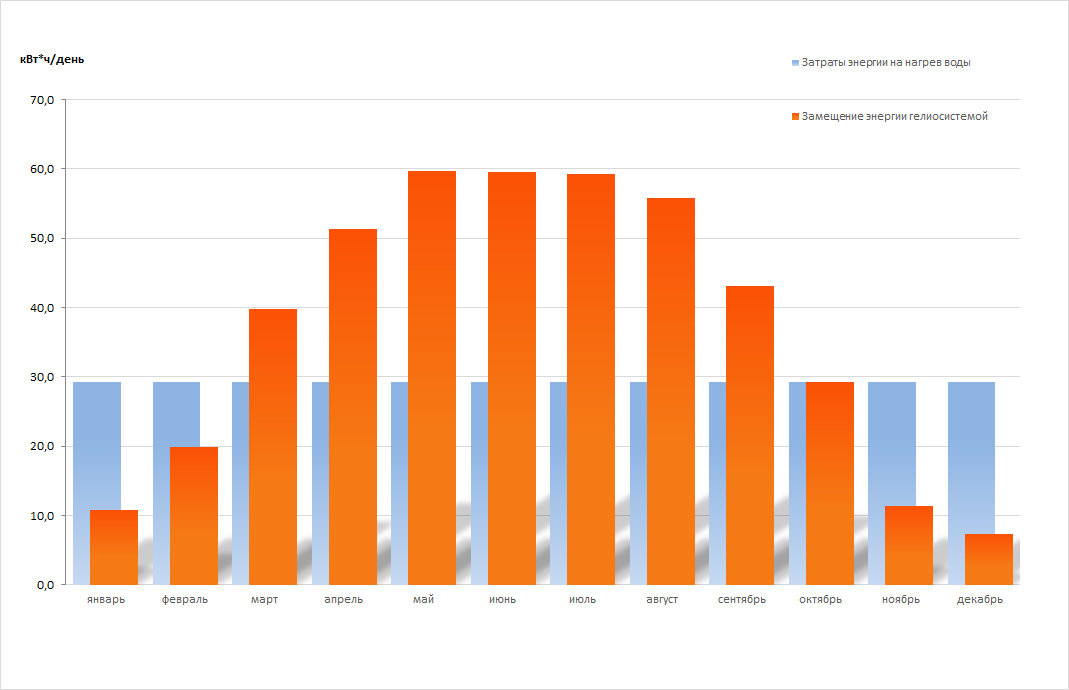

Производительность гелиосистемы при работе на один бак объёмом 500л.:


Производительность солнечной электростанции:

Вироблення електроенергії станцією

Період
Весняний Літній Осінній Зимовий
За місяць, кВт*ч 2806-4151 4153-4240

3430-1380

1060-1496
За рік, кВт*ч 34 000
