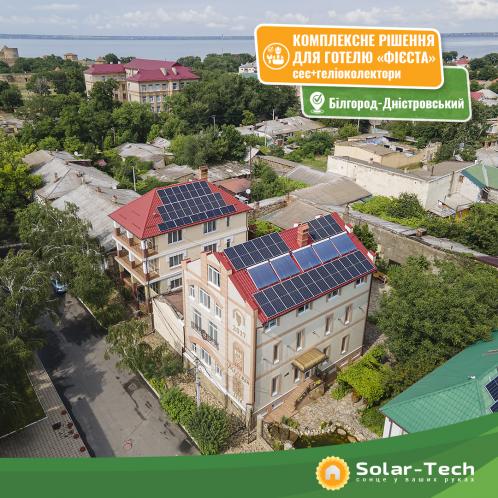

Система гарячого водопостачання та підтримки опалення на вакуумних геліоколекторах + СЕС 20 кВт



Ми продовжуємо знайомити вас з можливостями альтернативної енергетики на півдні України. Цього разу ми запрошуємо вас в готель «Фієста», де зупиняються ті, хто приїхав помилуватися на Акерманську фортецю, вивчити секрети виноробства в центрі культури вина «Шабо», а заодно і продегустувати його продукцію.

Втім, зараз не про це Сонце в Білгород-Дністровському районі забезпечує гостей готелю гарячою водою та електроенергією. І все це завдяки інженерному рішенню компанії Solar Tech, про який піде мова в нашому огляді.

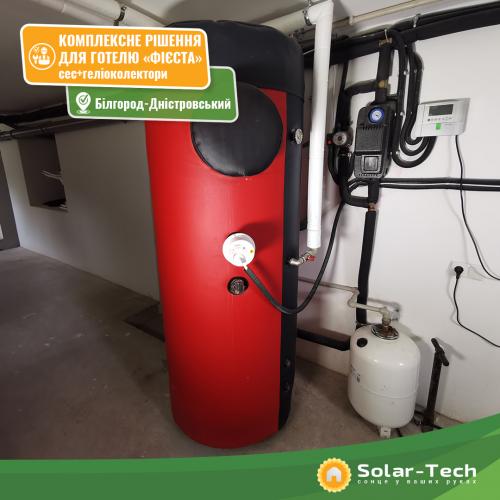

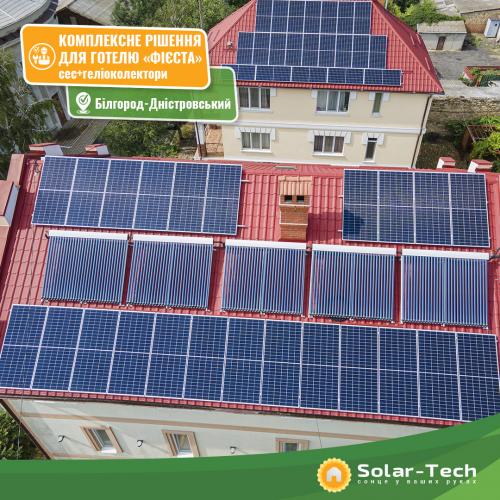

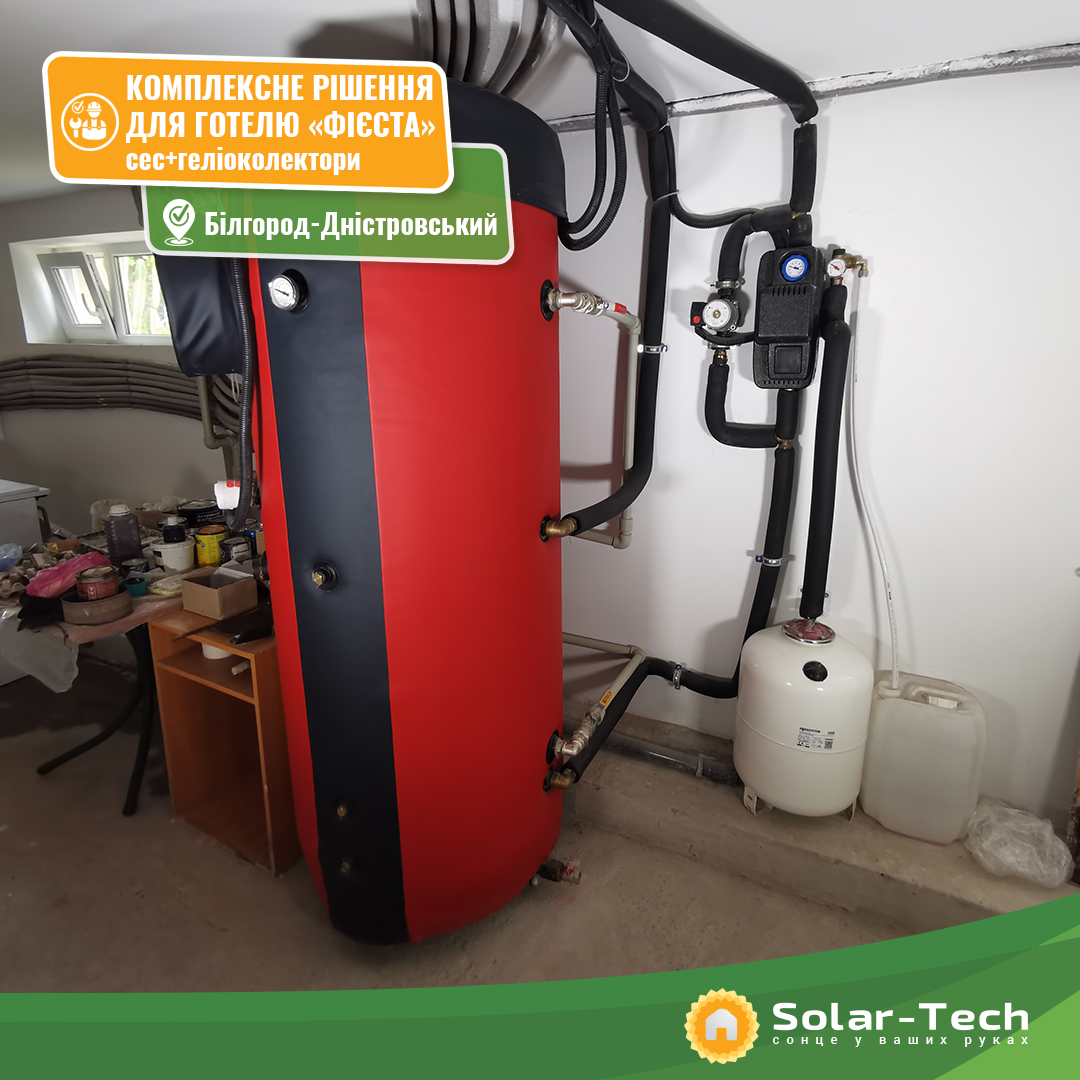

Спочатку ми встановили геліосистему для гарячого водопостачання та опалення двох корпусів готелю. Вона складається з п'яти вакуумних геліоколекторів, а також двох емальованих баків об'ємом 500 літрів кожен. Для нагріву води в місткостях встановлені нагрівальні елементи потужністю 6 кВт і 3 кВт. Це дозволяє підтримувати потрібну температуру в нічний час і при похмурій погоді. До резервуарів підведений контур від твердопаливного котла, який працює взимку.

Завдяки елек7троніці, система варіює навантаження на різні елементи. Наприклад, в період низького попиту вона працює в режимі пріоритету опалення. А ось коли в готелі багато гостей, нагрівається, в першу чергу, бак для гарячої води, а температурні надлишки скидаються на бак опалення.

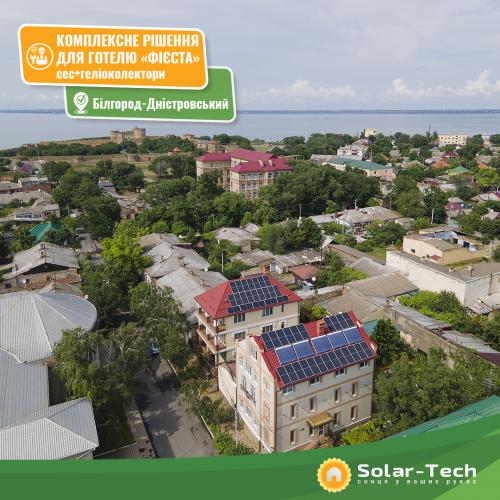

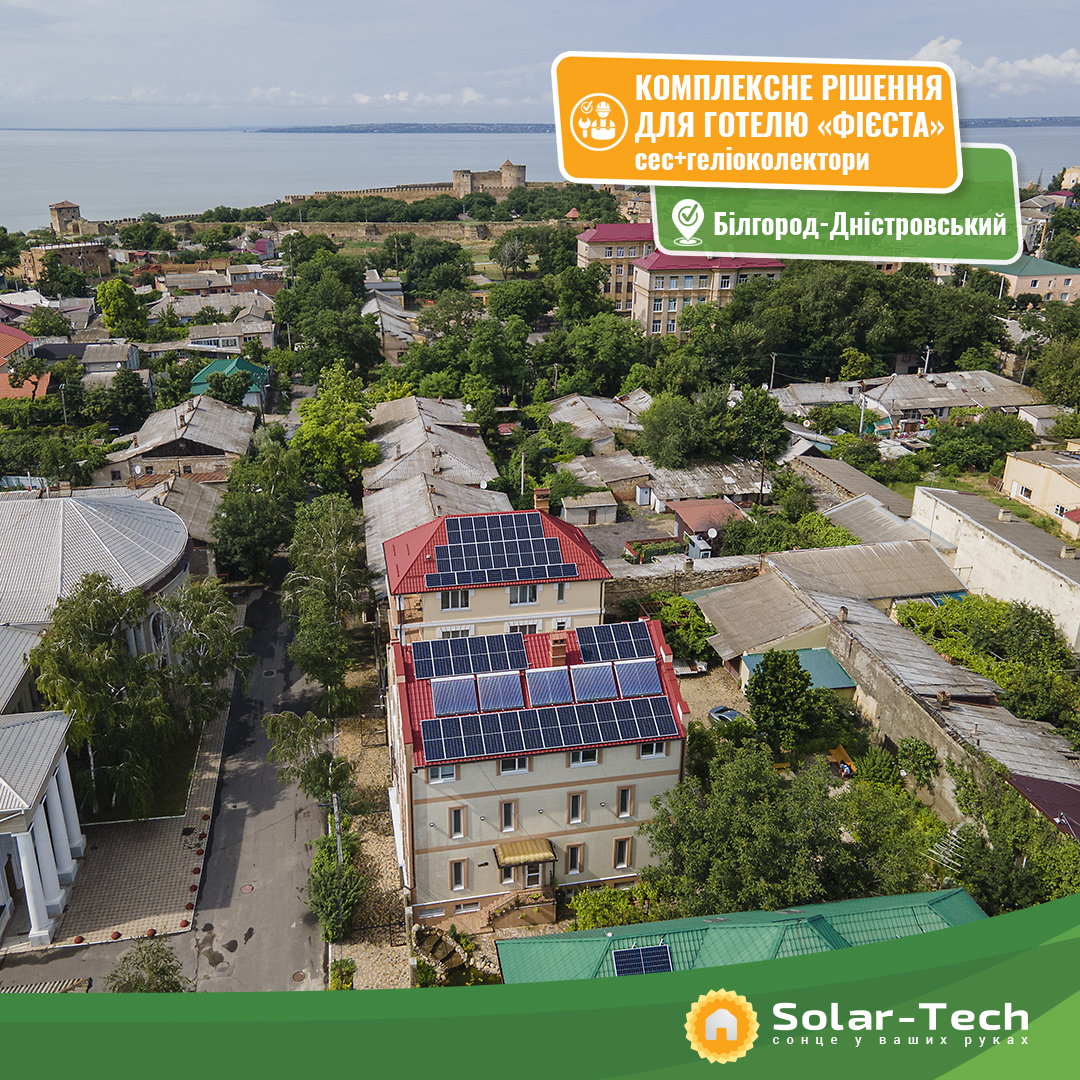

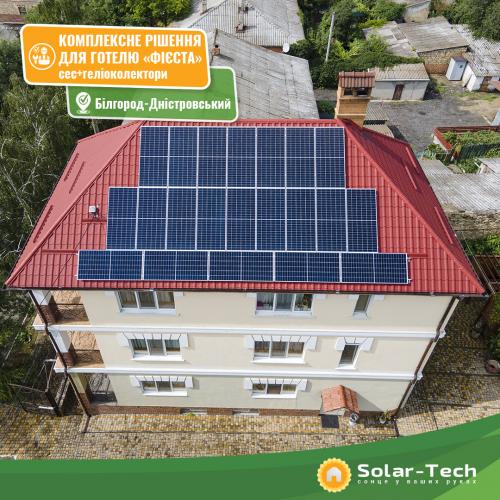

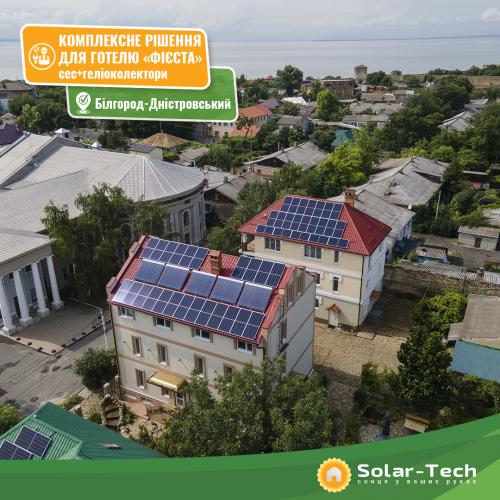

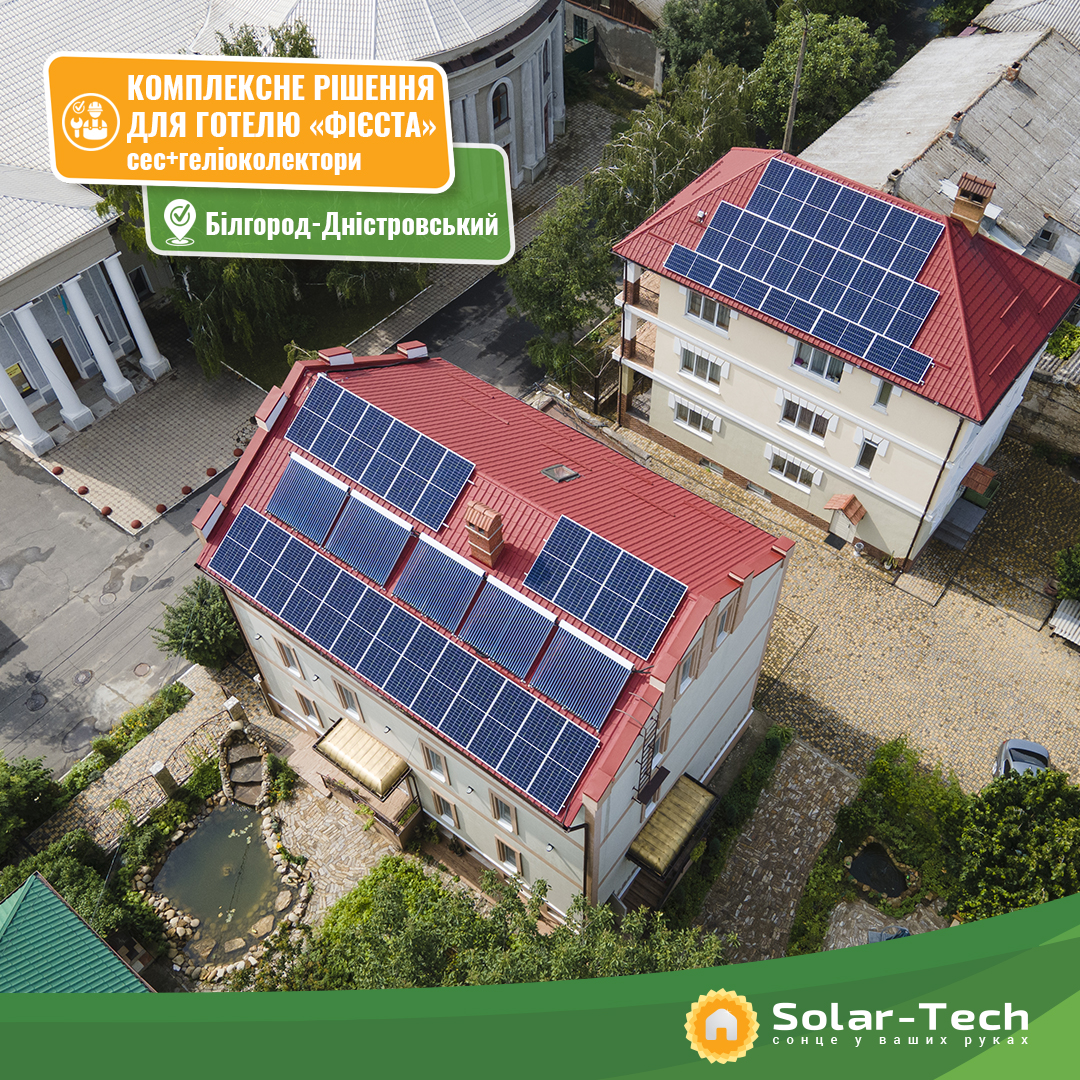

А тепер кілька слів про електростанції. Для установки сонячних модулів загальною потужністю 25 кВт ми залучили дахи двох корпусів готелю. Модулі підключені до інвертора потужністю 20 кВт. Це практично повністю покриває потребу об'єкта в сонячні дні та помітно зменшує витрати на електроенергію.


Комплектація системи:

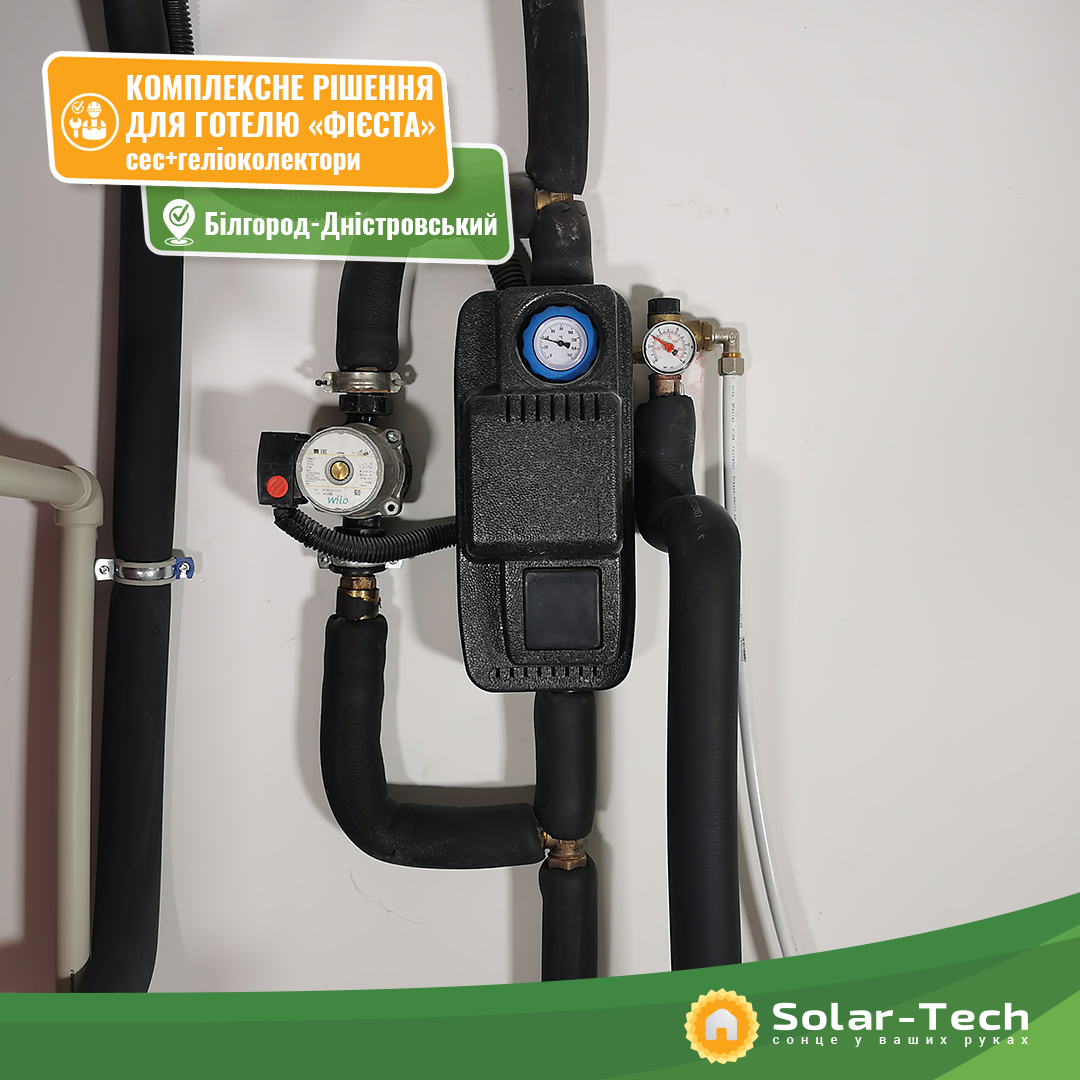

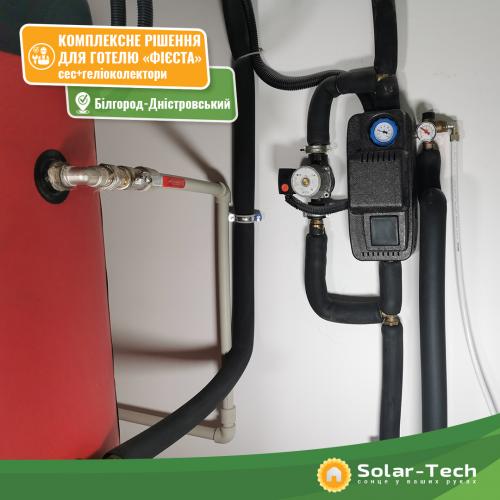

  • Насосна станція Wilo Star ST 25/7  – забезпечує передачу тепла з сонячного колектора в бойлер, шляхом циркуляції рідини в геліоконтурі, країна виробника Італія;

  • Теплоносій Solar 30 – 80 літрів, рідина пропіленгліколь, робоча температура від -30 до +150 °C;

  • Контролер для геліосистем SR728C1 – центр управління системи, включає / виключає насосну станцію, в випадку необхідності ТЕН, не допускає перегріву системи;

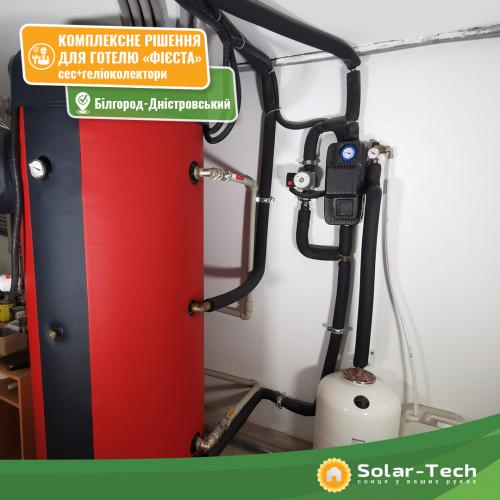

  • Розширювальний бак Zimlet 50 л – компенсує  температурне  розширення теплоносія;

  • Подвійний трубопровід Nanoflex DN 20  подвійний теплоізольований трубопровід з нержавіючої сталі в щільному резиновому кожусі з проводом під датчик температури;

  • Фітінги  автоматичне відведення повітря, кран відсікач, кран шаровий, кран шаровий американка, гайки, півкільця, паранітові прокладки, фітінг кутовий, трійник, ніпелі;

  • ТЕН 3 кВт - 1 шт.;

  • ТЕН 6 кВт - 1 шт.


Комплектація сонячної електростанції:

  • Сонячна панель Risen RSM120-6-395M  – 65 шт, номінальна потужність 395 Вт, монокристал, клас "A";

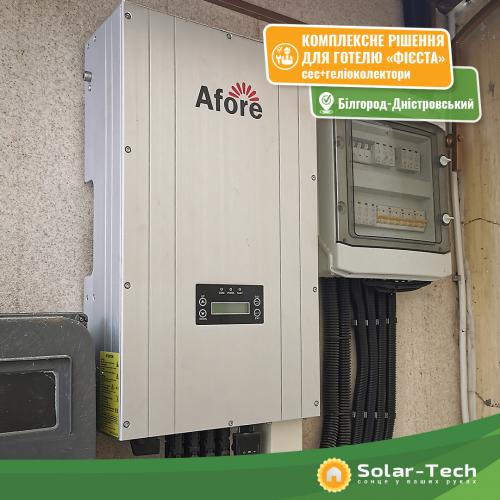

  • Мережевий інвертор Afore BNT020KTL -1шт. номінальна потужність 20 кВт, 2MPPT трекера, країна виробник Китай;
  • Конструкція з анодованого алюмінію для крыплення сонячних панелей;
  • З'єднувачі МС4 та кабель для комутації сонячних панелей;
  • Силовий кабель;
  • Система захисної автоматики;

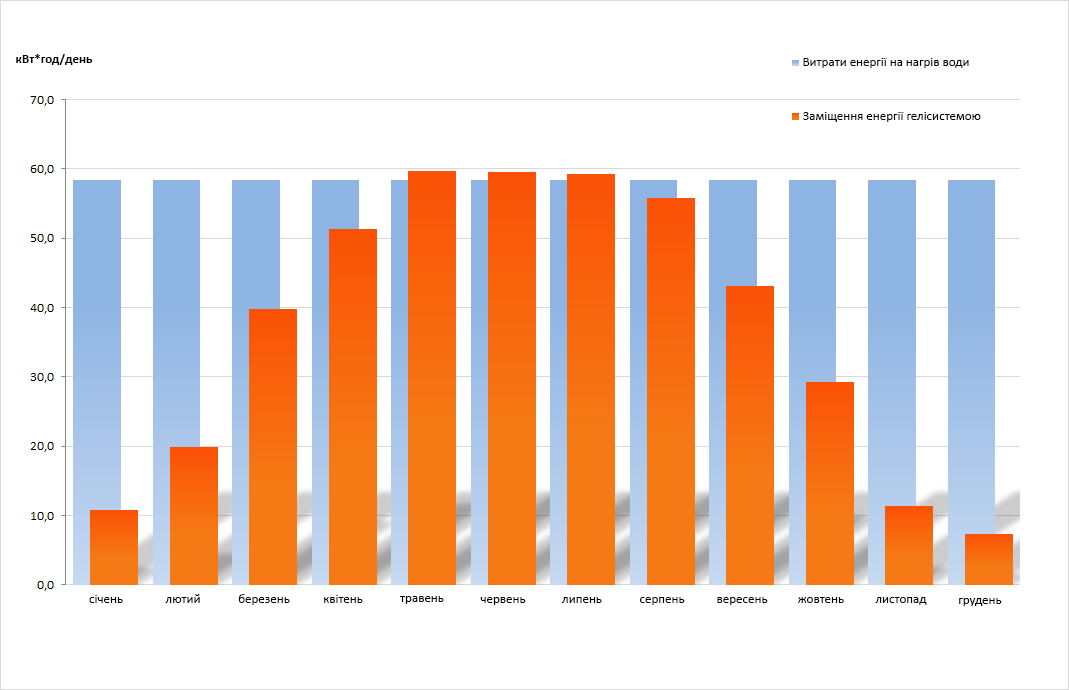

Продуктивність геліосистеми при роботі на два бака загальним обсягом 1000л.:

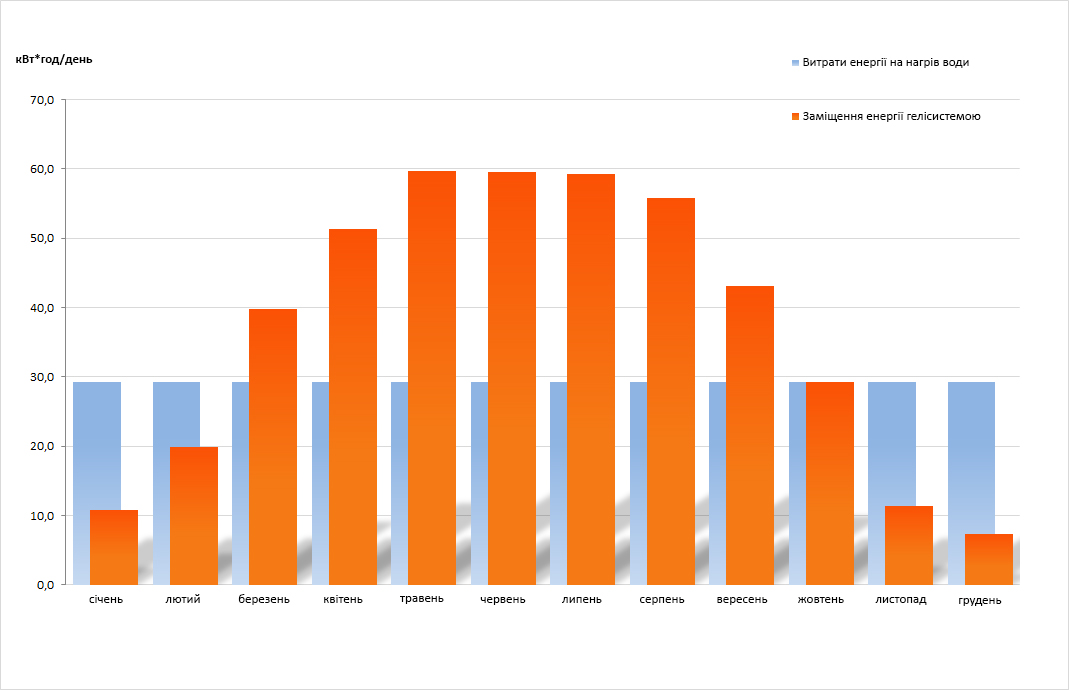

Продуктивність геліосистеми при роботі на один бак об'ємом 500л.:

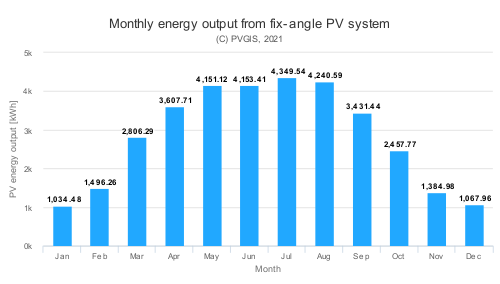

Продуктивність сонячної електростанції:

Вироблення електроенергії станцією
Період
Весняний Літній Осенний Зимний
За месяц, кВт*ч 2806-4151 4153-4240

3430-1380

1060-1496
За год, кВт*ч 34 000
