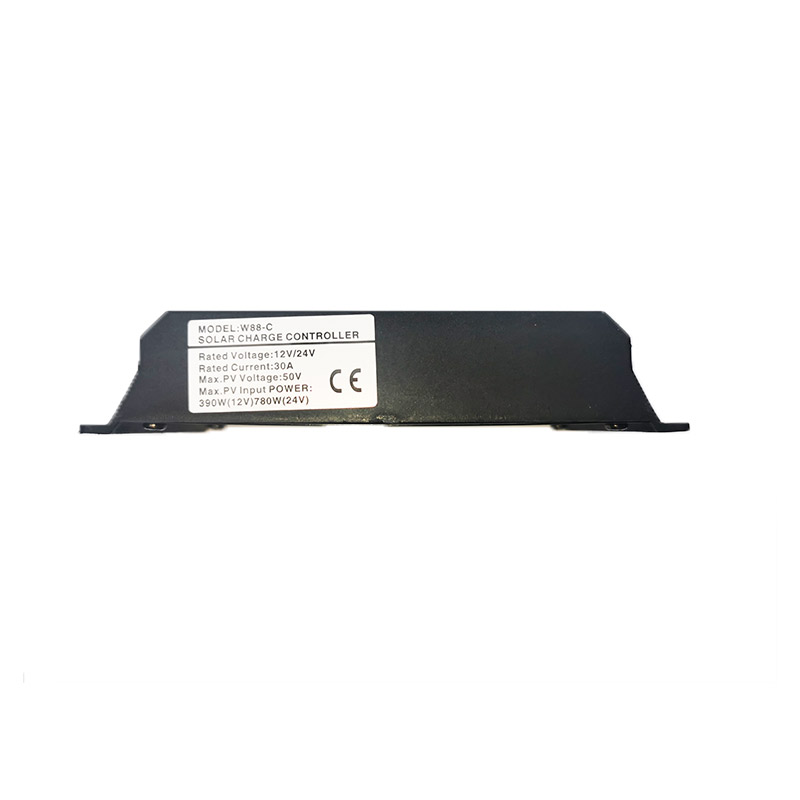

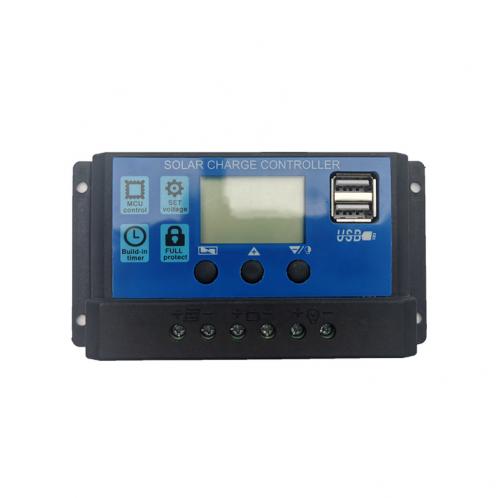

Контролер заряду W88-C 3024+2 USB 12/24В, 30А

Код товару 14062022

Нема в наявності

W88-C 3024 — сонячний контролер заряду ідеально підійде для створення невеликих автономних систем на сонячних батареях. Контролер працює з герметичними батареями що необслуговуються, акумуляторними свинцево-кислотними батареями що обслуговуються, з рідким електролітом, залізо-літієвими та літій-іонними акумуляторами. Вбудований рідкокристалічний екран з інтуїтивно зрозумілим інтерфейсом допоможе здійснити гнучке налаштування всіх параметрів. Приємним і зручним бонусом буде наявність вбудованих в контролер двох USB портів для заряду портативної техніки, яку можна заряджати від USB входу комп'ютера, таких як мобільні телефони, планшети.

Технічні характеристики:

Максимальная сила струму заряду акумуляторів, (А)	30
Максимальна сила струму сонячних батарей, (А)	30
Напруга акумуляторної батареї, (В)	12\24 авто
Робоча температура, (ºС)	-35 +60
Габарити, (мм)	70х133х34
Вага, (кг)	0,204

Особливості контролера W88-C 3024

У схемі використовується промисловий контролер.
Великий рідкокристалічний екран.
Всі параметри налаштовуються.
Інтелектуальний триступеневий керований ШІМ зарядки.
Захист від короткого замикання та обриву ланцюга навантаження.
Захист від зворотної розрядки та перезарядження акумуляторів.
Струмовий захист на компліментарних парах MOSFET.
Малий нагрів компонентів пристрою.
Ступінь захисту оболонки за стандартами IEC-60529, DIN 40050 - IP21

Контролер W88-C 3024 може працювати з наступними типами акумуляторів:

Гелеві.
Кислотні що обслуговуються (герметичні).
Кислотні що обслуговуються.
Залізо-літієві.
Літій-іонні.

Можливий вибір одного з семи режимів заряду акумулятора:

B01 - для герметичних акумуляторів що не обслуговуються (напруга заряду що абсорбується 14,4 / 28,8В)
B02 - для гелевих акумуляторів (напруга заряду що абсорбується 14,2 / 28,4В)
B03 - для акумуляторів що обслуговуються (напруга заряду що абсорбується 14,6 / 29,2В)
B04 - для залізо-літієвих акумуляторів (4 банки послідовно)
В05 - для залізо-літієвих акумуляторів (5 банок послідовно)
В06 - для літій-іонних акумуляторів (3 банки послідовно)
В07 - для літій-іонних акумуляторів (4 банки послідовно)

Контролер W88-C 3024 дозволяє контролювати та самостійно встановлювати:

Напругу на клемах акумулятора;
напругу що підтримує заряд;
напругу відключення навантаження;
напругу відновлення подачі живлення на навантаження (після відключення).
режим роботи навантаження.

Опис індикації символів на рідкокристалічному дисплеї:

P1: цифрові параметри.

P2: Індикатор заряду. Цей символ вказує, що сонячна панель заряджає акумулятор; відсутність відображення цього символу означає, сонячна панель не може заряджати акумулятор через низьку напругу. Якщо символ блимає, значить, акумулятор повністю заряджений і підтримує (float) режимі заряду.

P3: Індикація роботи сонячної панелі. Цей символ вказує, що підключення панелі сонячних батарей виявлено контролером; відсутність цього символу означає, що не виявлено з'єднання з сонячною панеллю, або недостатньо сонячного світла на сонячній панелі.

P4: Індикація 5 поділок рівня заряду батареї.

P5: Індикація розряду. Цей символ вказує, що контролер знаходиться в стані видачі струму в навантаження, відсутність цього символу вказує на відсутність струму навантаження. Мерехтіння цього символу вказує на пошкодження пристроїв внутрішнього контролю.

P6: індикація навантаження. Цей символ вказує, що контролер знаходиться в стані видачі струму в навантаження, відсутність цього символу вказує на відсутність струму навантаження. Мерехтіння символу вказує на перевантаження або пошкодження ланцюга навантаження.

P7: А — індикація сили струму; H - Індикація годин.

Р8: V - Індикація напруги.

Опис функції клавіш контролера W88-C 3024:

Вибір режиму роботи навантаження контролера W88-C 3024

Ручне керування навантаженням за допомогою кнопки "DOWN".
Програмне управління навантаженням за допомогою вбудованого таймера:

[24H] - навантаження включена весь час (24 години на добу);
[1-23H] - навантаження включиться при зниженні освітленості та вимкнеться після закінчення запрограмованого часу роботи;
[0H] - "від заходу до світанку", управління навантаженням по датчику освітленості.
