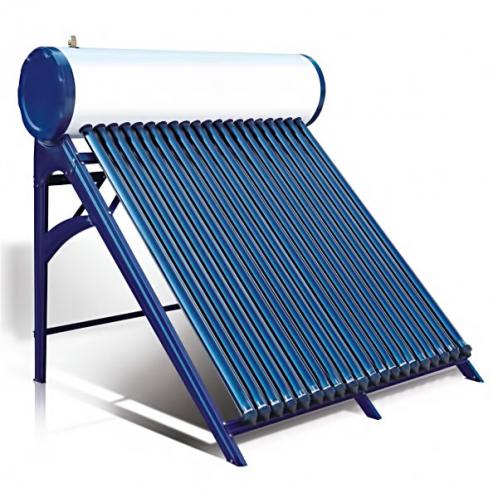

Термосифонна геліосистема AXIOMA AX-20D, бак 200л
Код товару ax-20d
Термосифонний геліоколектор з напірним баком AXIOMA AX-20D використовується в сезонних геліосістемах підігріву води. Даний геліоколектор застосовується для забезпечення гарячою водою приватного будинку, дачі, бази відпочинку. Вакуумний трубки покриті тришаровим високоселективним напиленням ALN-AIN-SS / Cu.
Наявність напірного бака дозволяє розмістити даний геліоколектор не обов'язково на даху, а на будь-якій поверхні.
Каталог сонячних колекторів:
| Модель | AX-20D | AX-30D |
| Вакуумні трубки | ||
| Кількість трубок, (шт) | 20 | 30 |
| Високоселективне покриття | трьохшарове, ALN-AIN-SS/Cu | |
| Розміри вакуумної трубки, (мм) | 58х1800 | |
| Площа апертури, (м2) | 1,86 | 2,79 |
| Накопительный бак | ||
| Ємність бака, (л) | 200 | 300 |
| Параметри зовнішнього баку | пофарбована сталь, 0,4 мм | |
| Параметри внутрішнього баку | неіржавіюча харчова сталь, 1,2 мм | |
| Теплоізоляція | пінополіуретан, 55 мм | |
| Запобіжний клапан | t = 90 °С, P = 4 бар | |
| Робочий тиск, (бар) | < 4 | |
| ТЕН | опція | |
| З'єднання | 1/2" | |
| Ємність наповнювального баку, (л) | 5 | |
| Розміри баку, (мм) | 1980х560х560 | 2830х560х560 |
| Рама | ||
| Матеріал | пофарбована сталь з гальванічним покриттям | |
| Кут нахилу, (°) | 45 | |
| Вага порожнього колектору, (кг) | 78 | 108 |
Схема баку геліоколектора:
1 - запобіжний клапан (температура / тиск)
2 - паркан гарячої води
3 - вхід для сенсора контролера (контролер не входить в базову комплектацію)
4 - вхід для магнієвого анода (анод не входить в базову комплектацію)
5 - ТЕН (не входить в базову комплектацію)
6 - подача холодної води в бак
| Додаткові опції | Ціна, ($) |
| Контролер ТК-7 | 45 |
| ТЕН, 1,5 кВт | 17 |
| Магнієвий анод | 8 |
