Питання встановлення сонячних панелей є дуже важливим і відповідальним, оскільки від якості кріплень і якості самого монтажу залежить не тільки естетичний вигляд станції, але і безпека, надійність і довговічність всієї системи. Крім своєї основної функції - забезпечувати надійну фіксацію сонячних панелей на даху і протистояти складним погодним умовам, система кріплень гарантує необхідний проміжок між площиною покрівлі і самими панелями для вентиляції. Як відомо, при перегріванні фотоелектричні панелі втрачають в продуктивності. Не варто забувати і про зручність монтажу. Система кріплень з алюмінію дозволяє дуже легко і швидко змонтувати станції будь-якого розміру вдаючись до мінімальних трудовитрат. Незважаючи на свою універсальність, спосіб монтажу сонячних панелей відрізняється в залежності від типу покриття покрівлі. У цій статті ми розглянемо елементи кріплень і способи монтажу на найпоширеніші типи дахів, а саме: покриття з металочерепиці, металопрофілю, бітумної черепиці, натуральної черепиці, шиферу та ондуліна. Монтаж на ці види дахів відрізняється застосуванням різних кронштейнів, про які ми і розповімо. В кінці статті ми пропонуємо подивитися відеоролик з демонстрацією монтажу сонячних панелей на скат даху з різним покриттям.
Отже, як говорилося вище, монтаж на різний тип дахів відрізняється тільки застосуванням кронштейнів, до яких потім кріпиться опорний S профіль. В іншому ніяких відмінностей немає. Але почнемо по порядку - з монтажу кронштейнів.

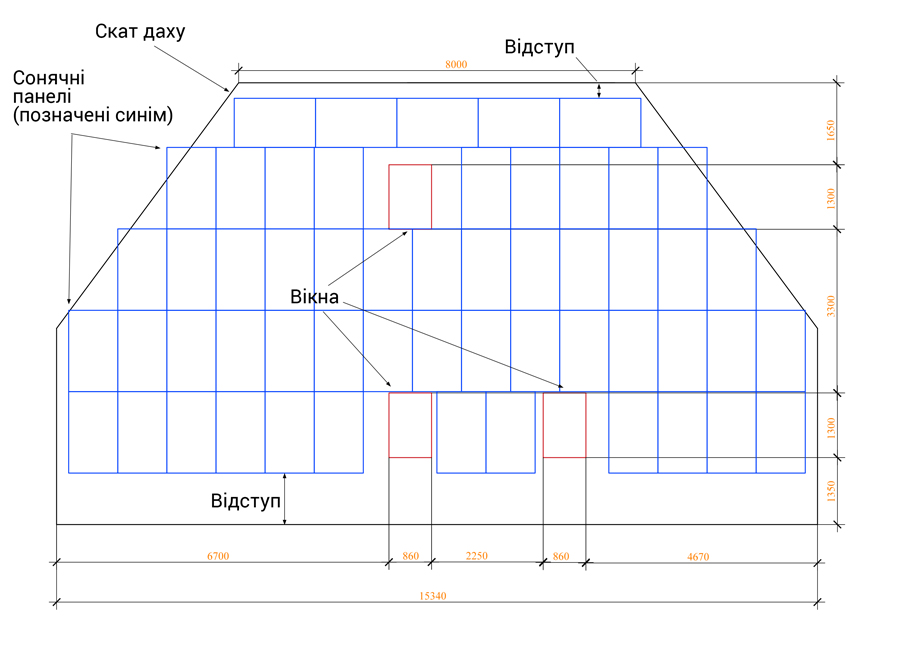

Попередньо робиться креслення розкладки панелей. Завдання полягає в тому, щоб оптимально розташувати панелі з усіма необхідними відступами і з урахуванням затінених ділянок, наприклад, тіні від димоходу, а також, обходом вікон в даху і відступів для снігоутримувачів, відступів від гребня даху для технічного проходу.
Рейка кріпиться на кронштейни, які розташовані один щодо одного на відстані 1200-1500 мм. Самі панелі кріпляться на дві паралельні S рейки. Відступ рейок від краю панелі в межах 200-400 мм, (див. малюнок).
Монтаж на металочерепицю та металопрофіль

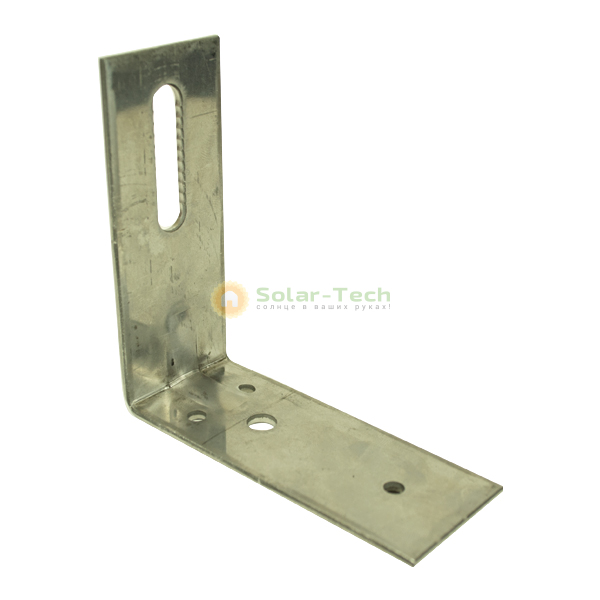

Кронштейн кріплення S-профілю до покрівлі
Попередньо, до сторони кронштейна, яка кріпиться до даху, приклеюється смужка бітумної стрічки для забезпечення герметичності. Сам кронштейн кріпиться до обрешітки черепиці на три саморізи, попередньо промазаних герметиком.
Бітумна черепиця.
Для кріплення S рейки на бітумну черепицю використовується спеціальний кронштейн зі збільшеною посадковою поверхнею.

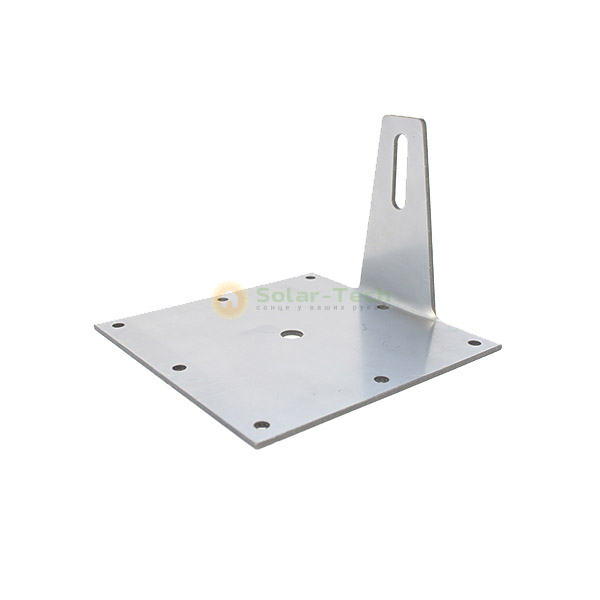

Кронштейн кріплення до покрівлі з бітумної черепиці
Збільшена посадкова поверхня дозволяє надійно закріпити кронштейн на площині, так як він кріпитися не до обрешітки даху, а до самої ОСБ плити. Для герметичності так само використовується смужки бітумної стрічки.
Керамочерепиця

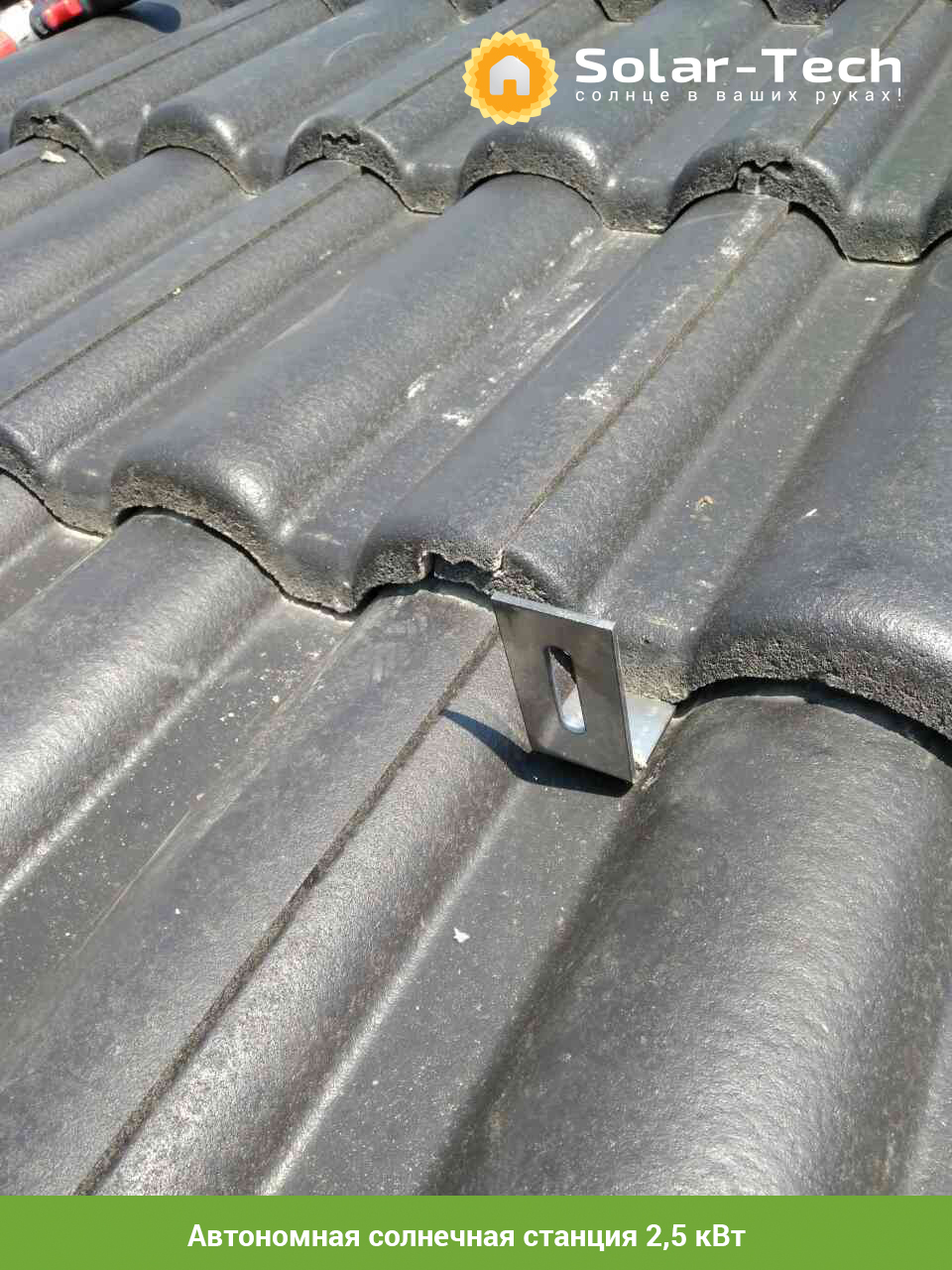

Для того, щоб закріпити S профіль на натуральній черепиці, на час монтажу один сегмент черепиці зсувається під верхній ряд і на обрешітку кріпиться кронштейн. Використовується два види кронштейнів:
а) якщо місце кріплення збігається з розташуванням обрешітки (кронштейни розташовуються на однаковій відстані одна від одної) то використовується такий вигляд кронштейну:
Кронштейн кріплення до покрівлі з керамічної черепиці, вар.2

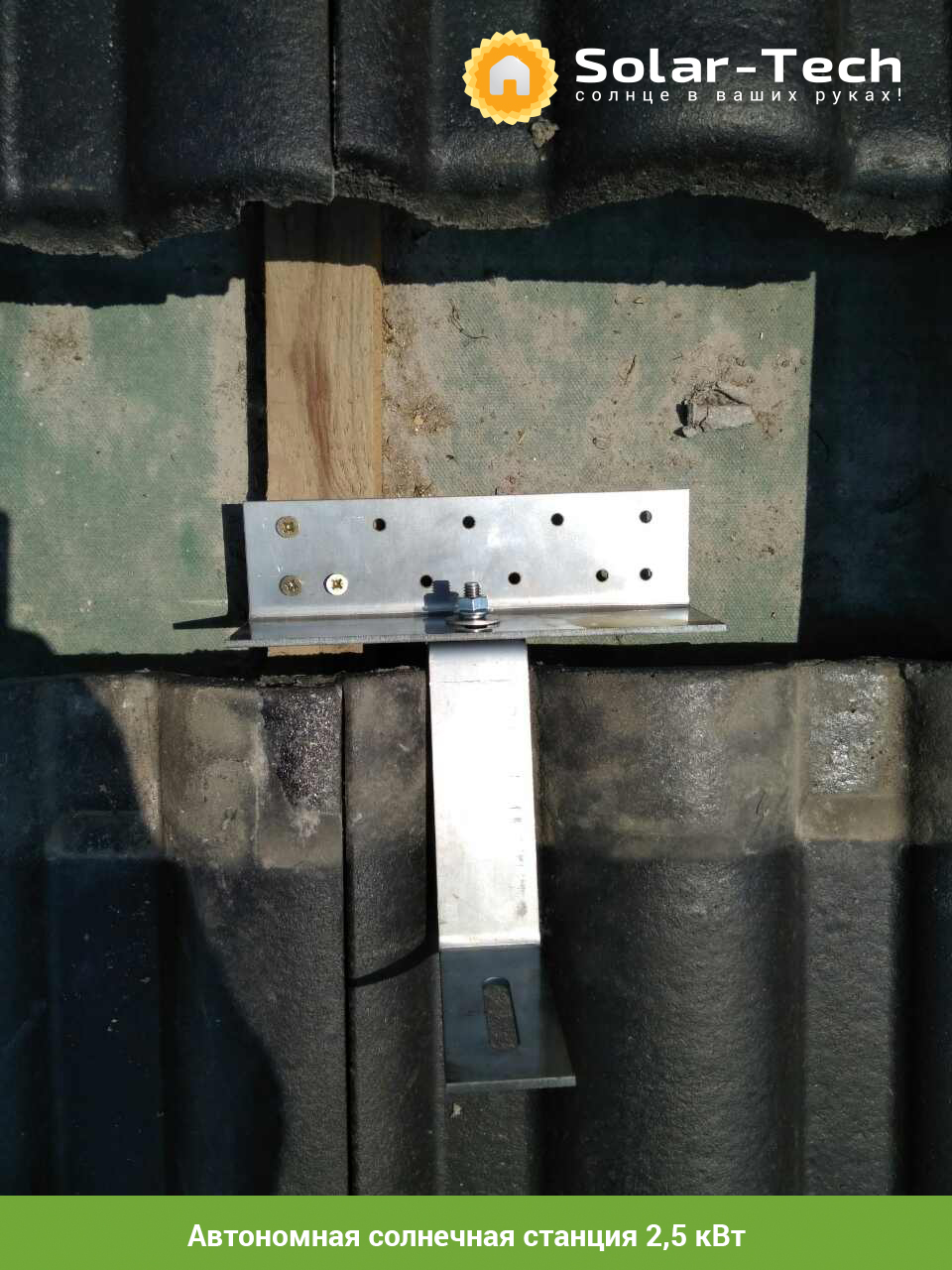

б) якщо ж місце де повинен кріпитися кронштейн не збігається з розташуванням лага даху, то використовується такий варіант:

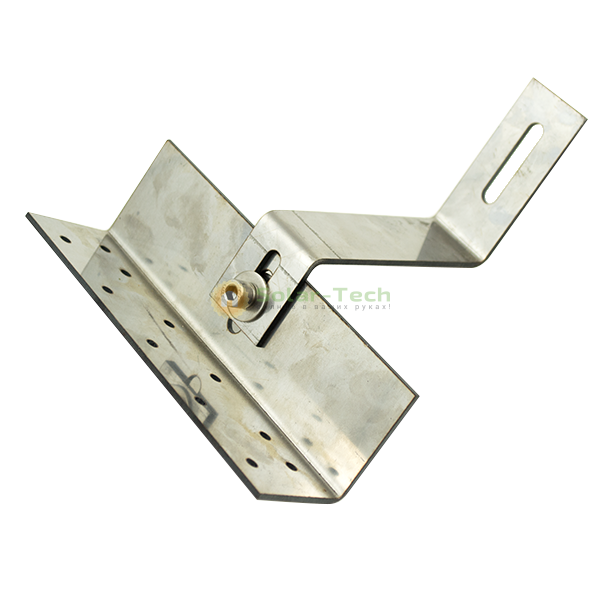

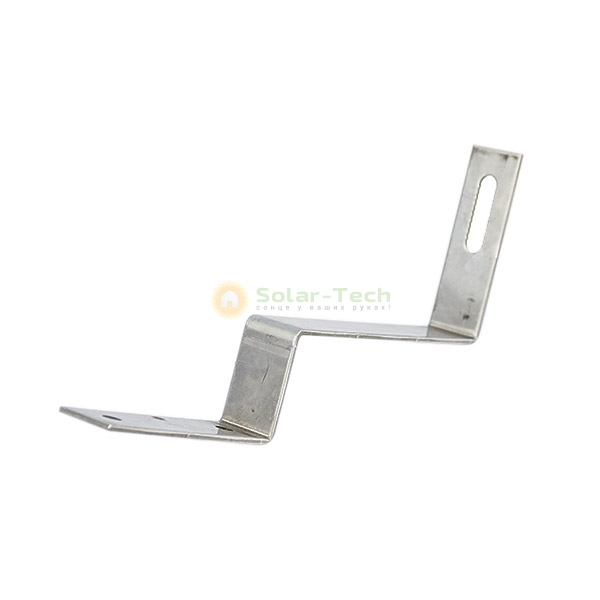

Кронштейн кріплення до покрівлі з керамічної черепиці, вар.1
Після монтажу кронштейнів, сегмент черепиці зсувається на своє місце. Ніяких отворів в черепиці не робиться, черепиця залишається неушкодженою. Монтаж виходить дуже охайним.
Шифер і ондулін.
І останній тип даху, який ми розглянемо, це шифер і ондулін. Для кріплення використовується

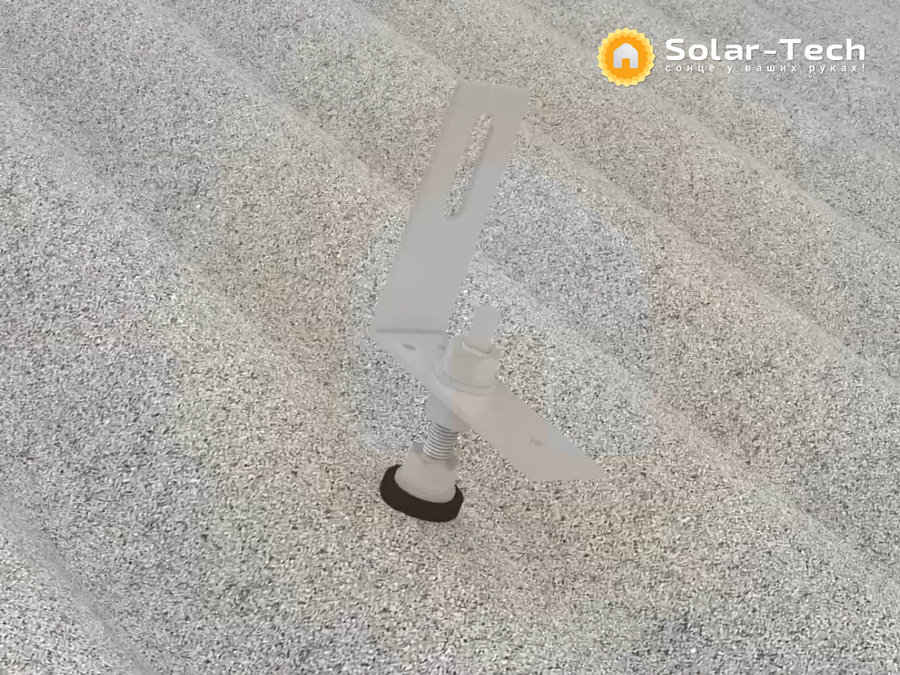

гвинт-шуруп, який угвинчується в місцях розташування лагів на горбі хвилі. Потім, на гвинт-шуруп кріпиться кронштейн, який використовується для металочерепиці та металопрофілю. У гвинт-шурупі передбачена спеціальна гумова прокладка, яка закриває отвір і тим самим перешкоджає попаданню вологи всередину покрівлі. Сам гвинт-шуруп виготовлений з нержавіючої сталі.

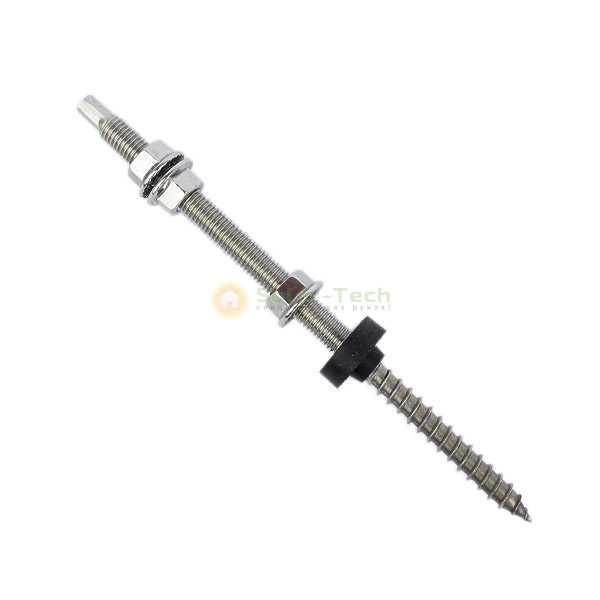

Комплект Гвинт-Шуруп M10х200 (3 гайки з буртиком і EPDM)
Після того, як всі кронштейни закріплені, до них за допомогою захвату і болта M8x25 з внутрішнім шестигранником кріпитися опорна S рейка.

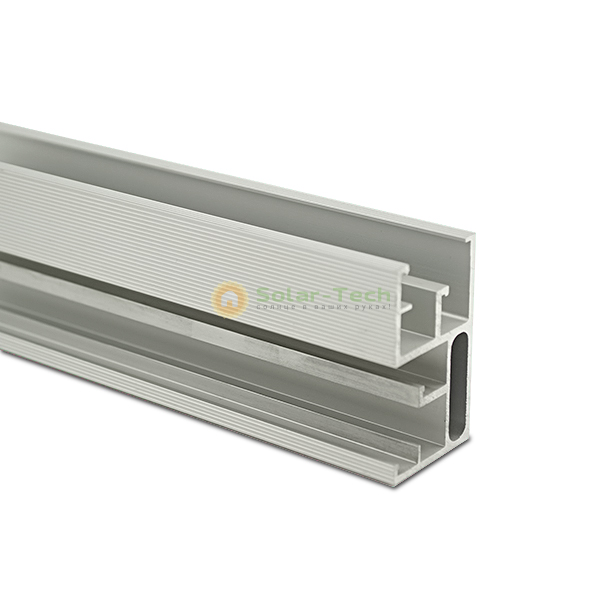

Опорна S рейка

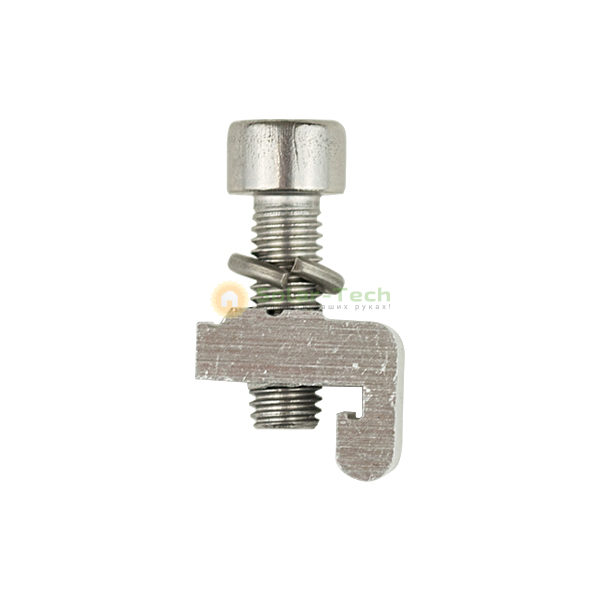

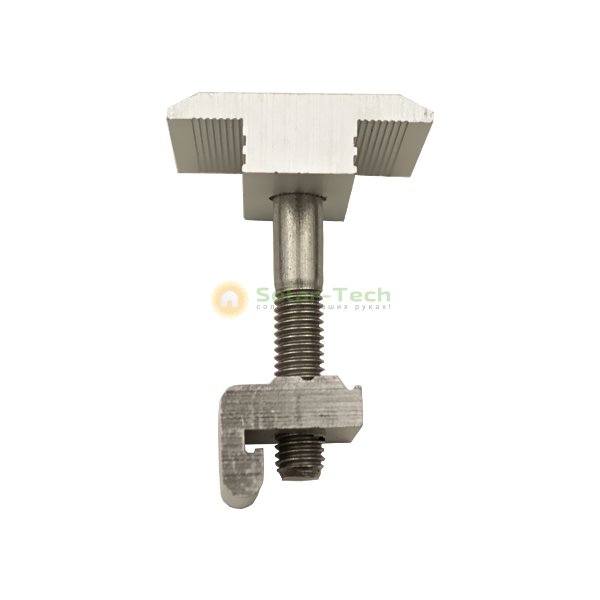

Захват s-профілю в зборі
Для цього захват встановлюється в паз S рейки і затискається болтом з гровером.
Як правило S рейка поставляється певної довжини. Компанія Solar-Tech поставляє S-рейку максимальною довжиною 3.15 м. При монтажі її можна обрізати до необхідної довжини, або навпаки наростити. Для стикування двох опорних S-профілів використовується
з'єднувач з двома болтами.

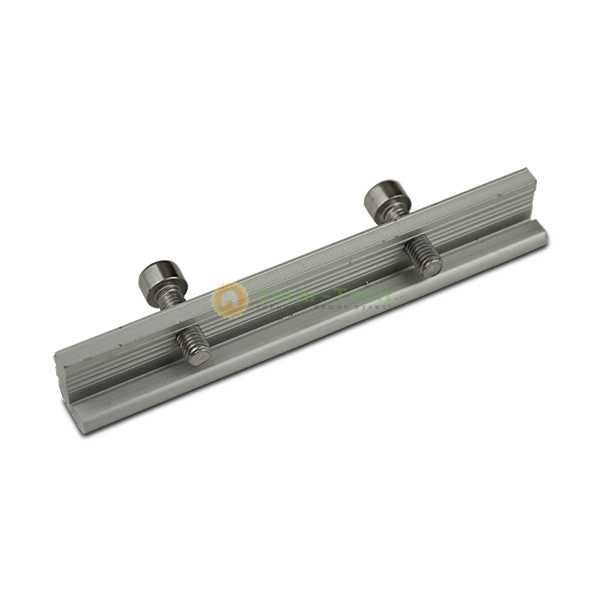

З'єднувач S-профілю
Рейка закріплена, і наступним етапом буде монтаж самих панелей, які кріпляться до рейки за допомогою двох типів прижимів з чотирьох сторін. Остання в ряді панель з зовнішнього краю кріпитися кінцевим прижимом, а з внутрішньої сторони, разом із сусідньою панеллю притискається центральним універсальним прижимом. Прижими кріпляться до S - рейці за допомогою болта і захвату. Варто відзначити, в залежності від типу панелей, прижими підбираються відповідної довжини 35 або 40 мм (висота профілю сонячної панелі). Прижими прикручуються до S-рейці за допомогою болтів M8x25 для кінцевого прижиму і M8x50 - для центрального.

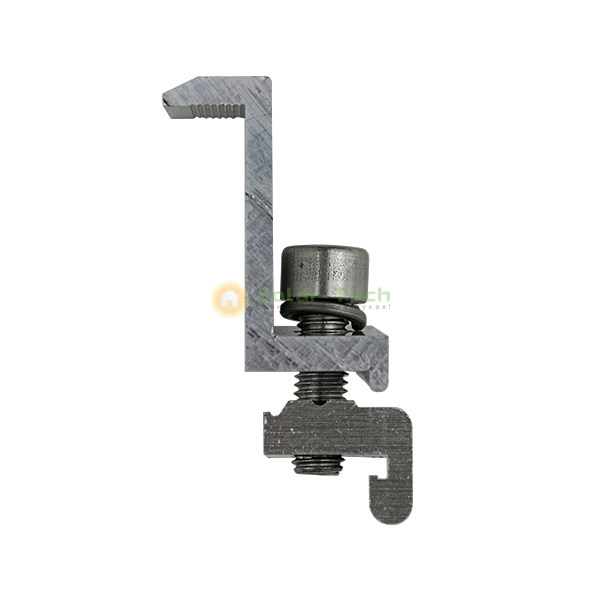

Прижим кінцевий
Прижим центральний універсальний
Перед початком встановлення сонячних панелей на профіль, необхідно виставити рівень рейки, щоб не було перепадів висоти між рядами і всі панелі в результаті вишикувалися в одну рівну лінію. Для цього на самому початку можна натягнути нитку рівня і по ній вже рівно кріпити панелі.
Для повної картини, пропонуємо вам подивитися відеоролик, де наочно демонструється весь процес монтажу.
